V Raccorder en série sur site les autres composants de
sécurité sur les bornes 17 et 18.
Avertissement : Dégâts sur l'installation
dus à des erreurs de raccordement !
V Respecter le schéma de raccordement de
l'appareil de régulation.
Remplacer la plaque signalétique
Après le montage du condenseur, la plaque signalétique
se trouvant sur le capot de la chaudière doit être rempla-
cée. La nouvelle plaque signalétique GB225 est com-
prise dans la livraison.
V Retirer la plaque signalétique G225 du capot de la
chaudière.
V Placer la plaque signalétique GB225 sur le capot de la
chaudière.
Logano plus GB225 - Sous réserve de modifications techniques !
Montage du condenseur

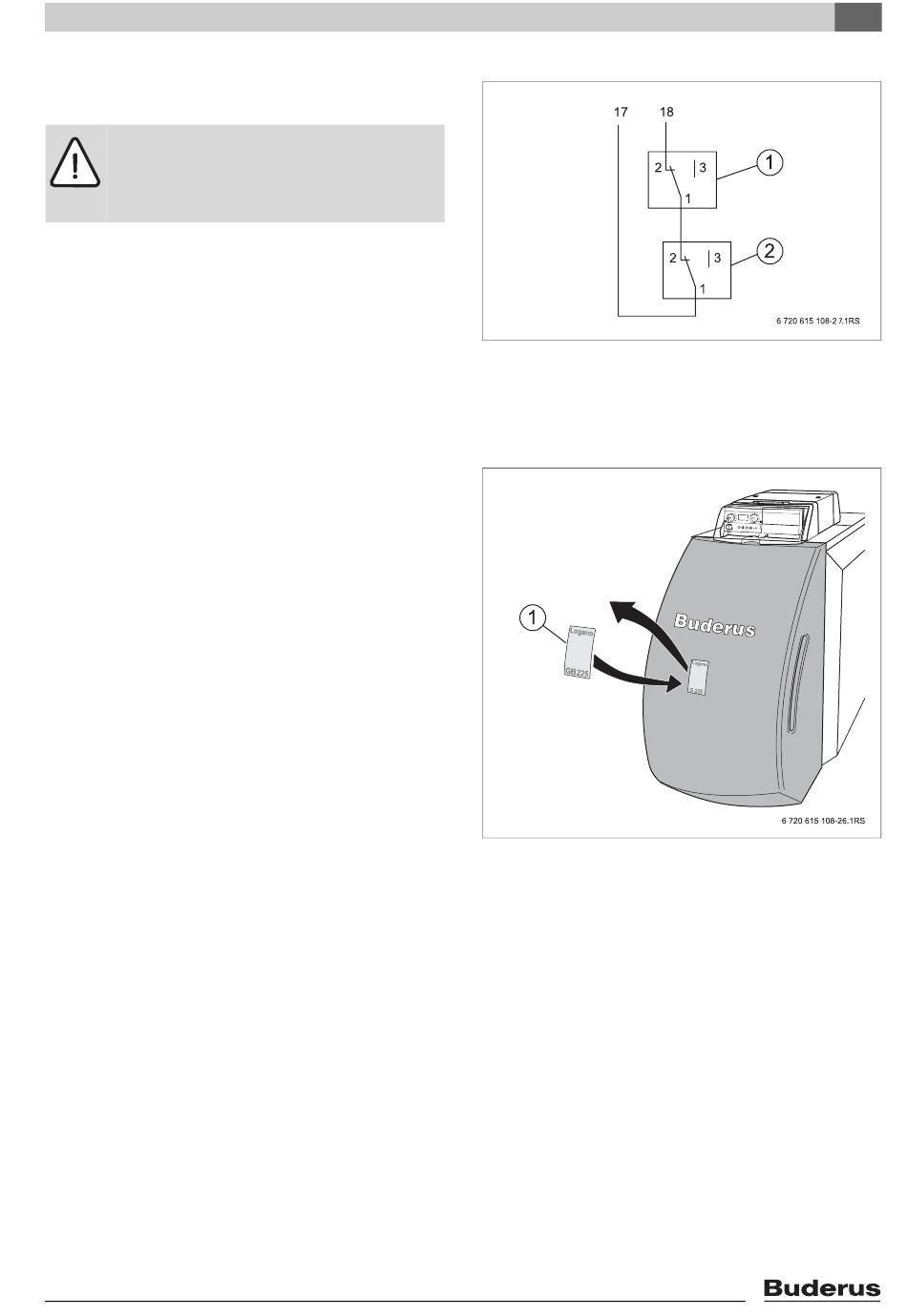

Fig. 19 Exemple de raccordement pour composants de
sécurité (appareils SI sur site)
1 Composant 1
2 Composant 2
Fig. 20 Remplacer la plaque signalétique
1 Plaque signalétique
