4.1
INTERFACE RS232C

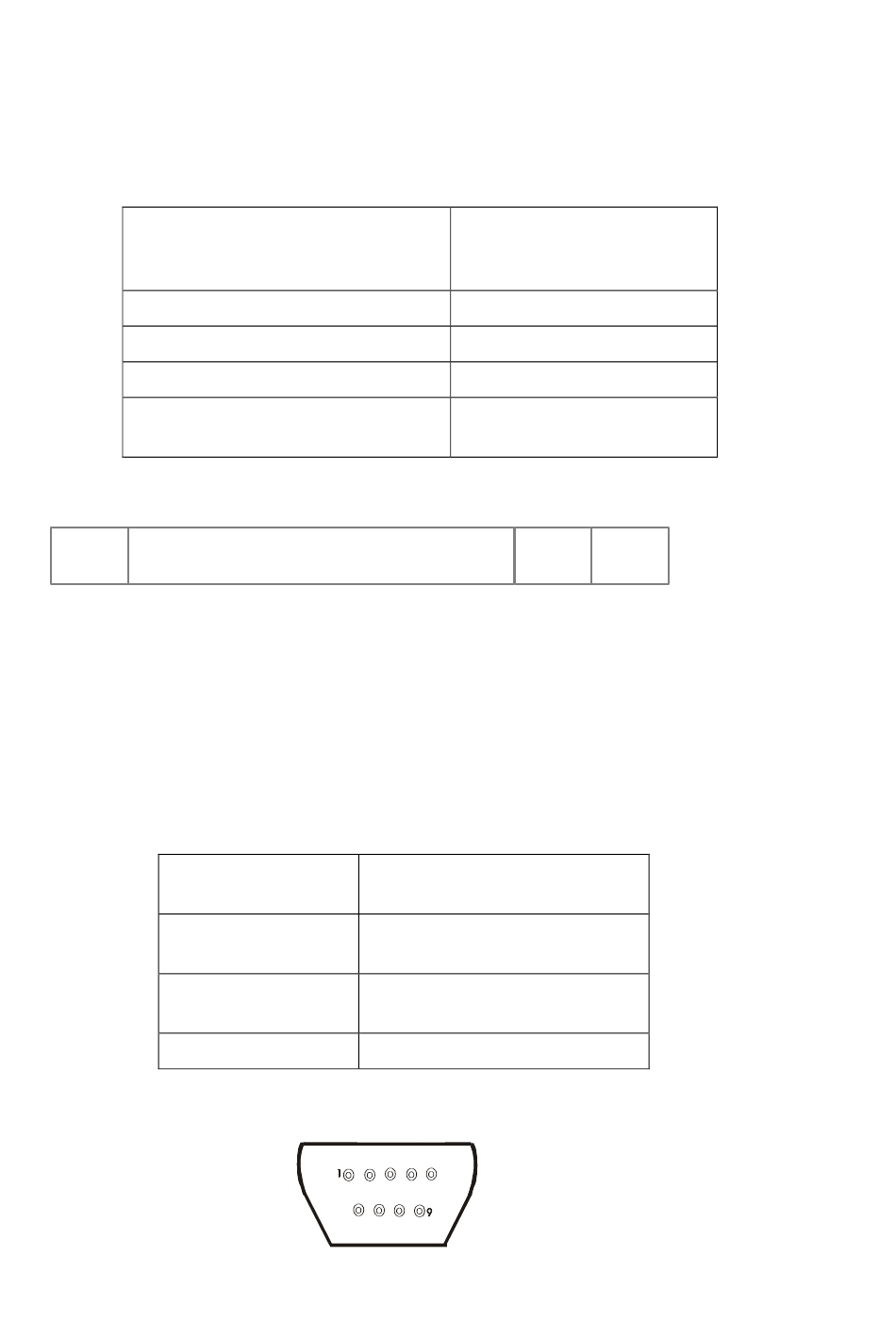

L'alimentation AC1657 dispose d'une interface RS232 sur la face arrière pour
une communication à distance. Les réglages de série sont donnés ci-dessous :
VITESSE DE
TRANSMISSION DE
DONNEES
BITS DE DONNEES
BITS DE STOP
PARITE
HANDSHAKING
Le format des données est indiqué comme suit :
ONE
START
BIT
4.2
DETAILS DES BRANCHEMENTS
L'interface RS232 sur la face arrière est une prise mâle (DB-9). Les utilisateurs
doivent se servir d'un câble série DB-9 croisé ou un câble série Null modem
pour communiquer avec l'instrument. L'instrument utilise seulement 3 des
broches, et leurs fonctions sont données ci-dessous :
NUMERO DE
BROCHE
PIN 2
PIN 3
PIN 5
8 DATA BITS
DESCRIPTION
Transmission de
données (TXD)
Réception de données
(RXD)
Reliée à la terre (GND)
Prise mâle DB-9
9600
8 BITS
1 BIT
PAS DE PARITE
PAS DE
HANDSHAKING
NO
PARITY
STOP
BIT
20
1
BIT
