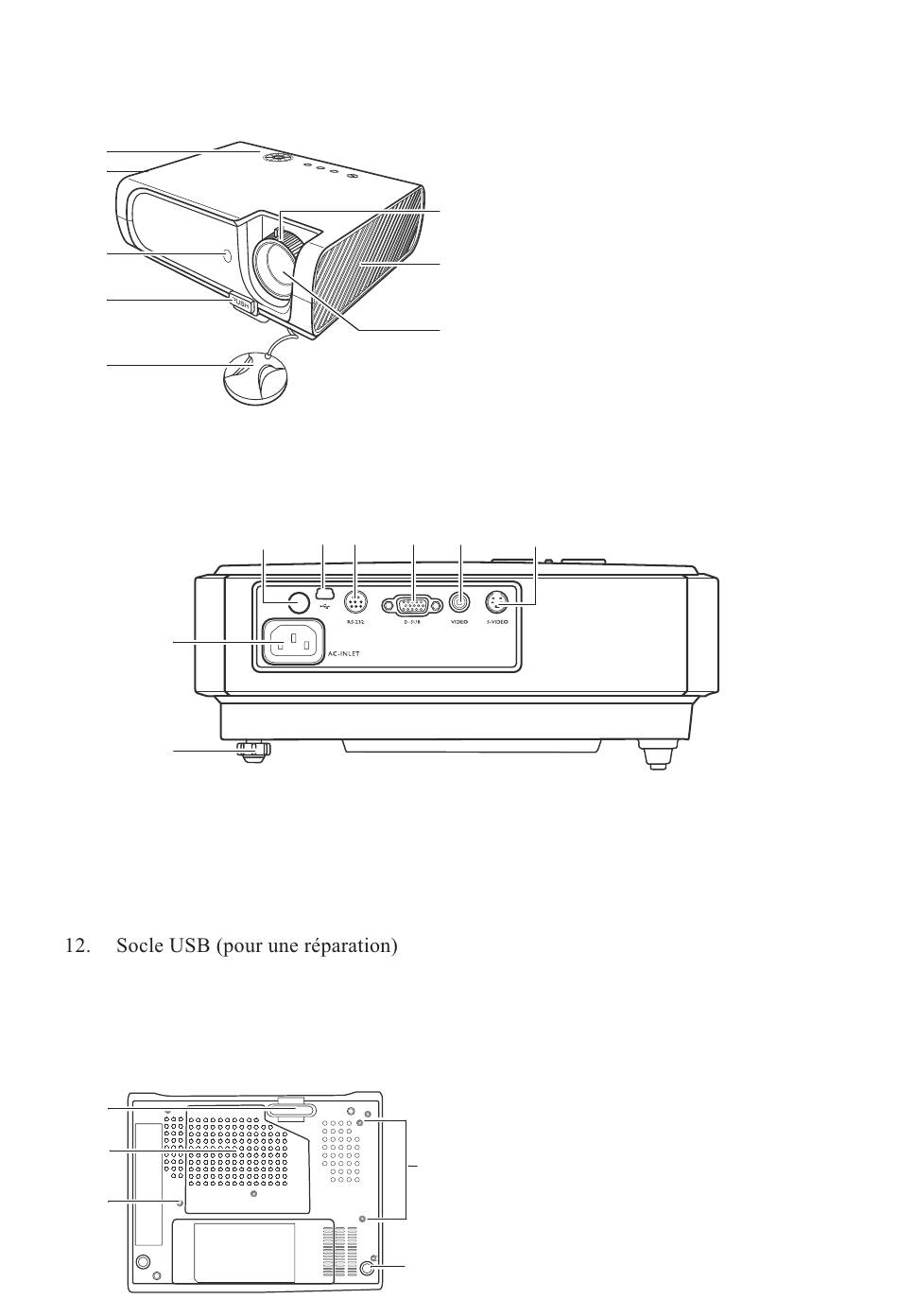

Vue Extérieure du Projecteur
Face Avant/Supérieure
1
2
3
4
5
Face Arrière
10
9
9.
Pied ajusteur arrière
10.
Entrée du cordon CA
11.
Capteur IR arrière
13.
Port de controle RS232
Face Inférieure
17
18
19
ViewSonic
PJ503D
11
12 13
14
19
9
1.
Panneau de controle externe
2.
Ventilation (échappement de l'air
chauffé)
6
3.
Capteur IR avant
4.
Bouton de relâchement rapide
7
5.
Capuchon de lentille
6.
Boucle de focus
8
7.
Ventilation (entrée d'air froid)
8.
Lentille de projection
15
16
14.
Socle d'entrée de signal RVB
(PC)/Vidéo de Composant (YPbPr/
YCbCr)
15.
Socle d'entrée vidéo
16.
Socle d'entrée Vidéo-S
17. Pied de relâchement rapide
18. Couvercle de lampe
19. Trous pour vis de montage
