Remarque : Lorsque les symboles RECORD et SMOOTH sont affichés, on enregistre les
valeurs lissées (MIN, MAX et AVG) avec une constante de mesure de 4 secondes.
MESURE "CRETE"
La fonction PEAK permet d'effectuer des mesures avec une vitesse d'acquisition de 1 ms pour
des mesures crête.
Le filtre 50 Hz de rejection des champs BF est inhibé. Le C.A 41 devient sensible aux
alimentations des appareils électriques, passages de câbles secteur, ...
Une première pression sur la touche
PEAK apparaît sur l'afficheur.
- Le bargraph indique la valeur moyenne des quatre plus grandes valeurs crête mesurées
pendant 100 ms.
- L'affichage numérique indique la valeur moyenne de quatre mesures du bargraph. Ce qui
correspond à la moyenne des 16 valeurs crêtes mesurées pendant 400 ms. Une seconde
pression sur inhibe l'acquisition rapide et le symbole PEAK s'éteint.
PEAK
Remarque : Lorsque les symboles RECORD et PEAK sont affichés, on enregistre les
valeurs crêtes (MIN, MAX, et AVG) avec une constante de mesure de 1 ms.
FONCTION ALARME
Lorsque le commutateur rotatif est positionné sur le symbole V/m (AL), la fonction alarme est
activée et le symbole HI AL apparaît sur l'afficheur.
Toutes les mesures sont comparées à la valeur du seuil préréglée par l'utilisateur (voir plus loin).
Si la valeur mesurée est supérieure ou égale à cette valeur seuil affichée en vidéo inverse
sur le bargraph, alors le buzzer est activé en permanence (à F = 4 kHz) et un triangle apparaît
sur l'afficheur, à droite du symbole HI AL.
Réglage du seuil d'alarme
Le seuil d'alarme est préréglé en usine : 3 V/m.
Pour modifier le seuil d'alarme :
- appareil à l'arrêt (position OFF) ouvrir le compartiment pile situé au dos de l'appareil à
l'aide d'une pièce de monnaie (vis imperdable).
- le potentiomètre de réglage est accessible par un trou situé dans le coin supérieur gauche
de la trappe à pile.
- s'assurer que la pile est toujours bien reliée à l'appareil.
- manoeuvrer le commutateur rotatif jusqu'à la position V/m ou V/m (AL) tout en appuyant sur
la touche (la valeur du seuil actuel s'affiche).
PEAK
- maintenir la touche pressée et faire varier la valeur du seuil d'alarme en
PEAK
manoeuvrant le potentiomètre.
- une fois la valeur affichée, libérer le potentiomètre et la touche
- refermer la trappe.
met en action la fonction et le symbole
PEAK
.
PEAK
10
FONCTION DEMODULATION SONORE
La fonction démodulation permet l'écoute, sur un haut parleur interne, de la modulation
d'amplitude éventuellement présente sur le signal HF. Cette détection de modulation est
limitée aux fréquences audibles comprises entre 500 Hz et 5 kHz.
Le meilleur rendement est obtenu pour des champs mesurés compris entre 5 V/m et
30 V/m avec une profondeur de modulation de 50 % minimum. Du fait des constantes de
filtrage de l'appareil, cette fonction n'est disponible qu'en mode PEAK.
La commande de cette fonction est réalisée par un interrupteur couplé à un potentiomètre
monotour (4) de l'appareil. Le potentiomètre permet le réglage du volume sonore en fonction
du niveau de champ et de la profondeur de modulation.
Remarque : La puissance consommée par le haut parleur interne diminue dans de larges
proportions l'autonomie de la pile. Veillez donc à n'utiliser cette fonction que pour
de réelles applications. Il est recommandé de couper la fonction démodulation
par l'interrupteur (4) dès que celle-ci n'est plus utilisée.

SORTIE ANALOGIQUE

La sortie analogique permet l'enregistrement des données sur table traçante, enregistreur
graphique ... Impédance minimum 100 kΩ.
Un amplificateur analogique adapte la tension issue du capteur pour obtenir un signal continu
proportionnel selon une loi pseudoquadratique.
Le connecteur de sortie permet la liaison sur câble blindé afin d'éliminer au maximum les effets
parasites du champ de mesure.

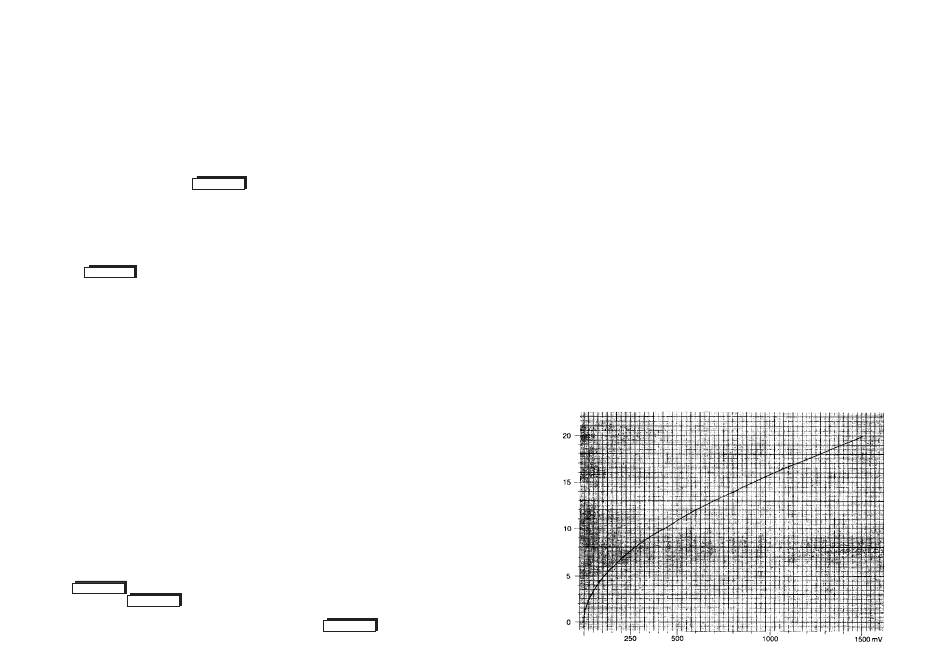

La sortie est spécifiée jusqu'à 1,5 V ; la courbe ci-dessous définit la fonction de transfert de
cette sortie jusqu'à 3V.
