Vous venez d’acquérir un microhmmètre 200 A C.A 6292 et nous vous remercions de votre confiance. Pour obtenir le meilleur service de votre appareil : lisez attentivement cette notice de fonctionnement, respectez les précautions d’emploi. ATTENTION, risque de DANGER ! L’opérateur doit consulter la présente notice à chaque fois que ce symbole de danger est rencontré.
SOMMAIRE 1. PREMIÈRE MISE EN SERVICE ............................... 4 1.1. État de livraison ................................4 1.2. Accessoires ..................................4 1.3. Rechanges ..................................4 1.4. Choix de la langue ................................5 2. PRÉSENTATION DE L’APPAREIL ............................6 2.1. Fonctionnalités de l’appareil ............................6 2.2.
Un microhmmètre 200 A C.A 6292 équipé d’un fusible de protection. Une valise contenant les différents cordons et accessoires. Un cordon d’alimentation secteur. Deux cordons Kelvin (un rouge et un noir) de 6 m terminés par des serre-joints.
Branchez le cordon secteur sur l’appareil et sur une prise secteur, puis allumez l’appareil en mettant sur l’interrupteur sur I. L’écran s’allume et l’appa- reil effectue un auto-test. > 100 Vac < 240 Vac 50 / 60 Hz C.A 6292 MICRO-OHMMETER === MENU === === MENU === CONFIGURATION TEST CONFIGURATION TEST LANGUE (LANGUAGE) ...

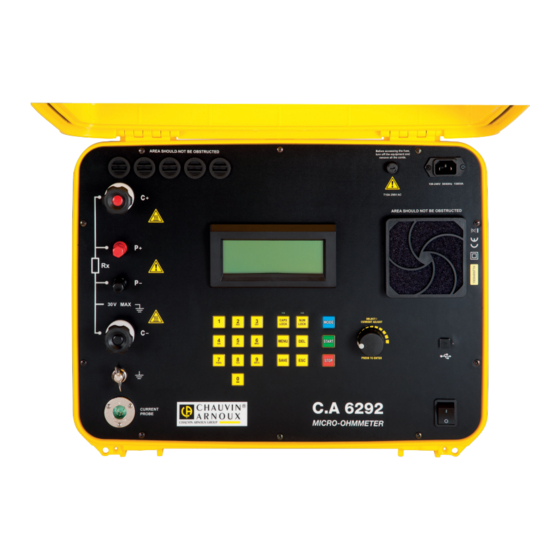

Clavier de 19 touches. 2.1. FONCTIONNALITÉS DE L’APPAREIL Le microhmmètre C.A 6292 est un appareil de mesure portatif destiné à la mesure de très faibles valeurs de résistances. Il est présenté dans un boîtier chantier. Il est alimenté sur secteur.
Les principales caractéristiques de cet appareil sont : Système de refroidissement qui permet d’effectuer plusieurs tests à la suite. Choix du courant de test : 50, 100, 150, 200 A ou manuel entre 20 et 200 A. Mesure précise des faibles résistances. ...
3. CONFIGURATION DE L’APPAREIL 3.1. MENU PRINCIPAL Appuyez sur la touche MENU pour entrer dans le menu de configuration ou pour revenir à l’écran principal. Tournez le bouton rotatif dans le sens horaire pour monter (ou antihoraire pour descendre) dans la liste des options.
MÉMOIRE Relecture Tout effacer Remplissage Retour PARAMÈTRES Format date MM/JJ/AA JJ/MM/AA Format heure 12 H 24 H Date Heure Sauvegarde auto Off On Ventilateur ...
=== CONFIGURATION === === FORMAT HEURE === FORMAT DATE • 12H FORMAT HEURE DATE === CONFIGURATION === FORMAT DATE FORMAT HEURE DATE === CONFIGURATION === === DATE === FORMAT DATE 24/02/2015 FORMAT HEURE DATE ...
3.5. SYSTÈME DE REFROIDISSEMENT Le C.A 6292 comporte un système de refroidissement qui permet d’augmenter le nombre de mesures que vous pouvez réaliser d’affilée sans surchauffe de l’appareil. Le système de refroidissement est composé de prises d’air sur la face avant de l’appareil, d’un filtre pour empêcher la poussière de pénétrer dans l’appareil et d’un ventilateur pour expulser l’air chaud.
Avant d’allumer l’appareil, branchez les cordons de test sur le dispositif à tester et sur les bornes de l’appareil. Branchez les cordons courant sur les bornes C+ et C-, et les cordons tension sur les bornes P+ et P-. > 100 Vac C.A 6292 MICRO-OHMMETER < 240 Vac 50 / 60 Hz Serrez bien les bornes pour diminuer les résistances de contact et limiter l’échauffement.
Page 13
> 100 Vac C.A 6292 < 240 Vac MICRO-OHMMETER 50 / 60 Hz Allumez l’appareil en mettant sur l’interrupteur sur I. Appuyez sur la touche MODE pour définir le mode NORMAL. BARRE 12 NORMAL (150A 60S) MENU...
Branchez la pince ampèremétrique sur l’appareil et sur une des 2 liaisons à la terre. Elle mesurera le courant dévié à la terre et évitera ainsi de faire une erreur sur la mesure. > 100 Vac C.A 6292 MICRO-OHMMETER < 240 Vac 50 / 60 Hz Serrez bien les bornes pour diminuer les résistances de contact et limiter l’échauffement.
4.4. NOM D’OBJET Le nom d’objet sert à retrouver les mesures stockées sous ce nom. == CONFIGURATION TEST == === MENU === MODIF NOM OBJET CONFIGURATION TEST COURANT DE TEST LANGUE (LANGUAGE) DUREE DE TEST MEMOIRE Pour modifier le nom de l’objet, appuyez sur la touche DEL pour effacer les caractères puis utilisez le clavier alphanumérique pour entrer un nom de 20 caractères maximum.
SAUVE ! 90% MEM LIBRE 02/03/2015 10:20 Le C.A 6292 comporte un filtre pour supprimer les parasites à 50 ou 60 Hz présents sur l’objet à mesurer en raison de l’induction générée par des sous-stations sous haute tension. Appuyez sur la touche ESC pour sortir de la mesure et revenir au menu.
4.8. MESSAGES Les messages suivants peuvent s’afficher pendant les mesures : TEST TERMINE : Indique que la mesure s’est déroulée avec succès. COURANT FAIBLE : Indique que le courant est insuffisant (< 20 A) pour mesurer la résistance. ...
5. ENREGISTREMENT Le C.A 6292 peut enregistrer entre 1 600 et 8 000 mesures, selon la manière dont elles sont enregistrées. Si un nouvel objet est créé à chaque mesure, il n’y aura que 1 600 enregistrements. Mais si le nom de l’objet n’est jamais modifié, il y en aura 8 000.
5.2. MÉMOIRE PLEINE Lorsque la mémoire est pleine et que vous voulez enregistrer une mesure de plus, l’appareil le signale : R = 33.1 μW I = 10 A TEST TERMINE MEMOIRE PLEINE Vous devez alors effacer certains des objets ou des mesures pour pouvoir en enregistrer de nouvelles. 5.3.
5.4. EFFACEMENT MÉMOIRE 5.4.1. EFFACEMENT D’UNE MESURE Procéder comme pour une relecture mémoire, mais une fois arrivé sur la mesure à effacer, appuyez sur le touche DEL. EFFACER L’ENREGISTR. CONFIRMEZ? ENREGISTR. EFFACE Ou appuyez sur la touche ESC pour annuler. 5.4.2.
5.4.4. COMPACTAGE DE LA MÉMOIRE Après chaque effacement, l’appareil effectue un compactage de la mémoire. Cela peut prendre plusieurs secondes. 5.5. AFFICHAGE DE LA MÉMOIRE UTILISÉE === MENU === === MENU === CONFIGURATION TEST CONFIGURATION TEST LANGUE (LANGUAGE) LANGUE (LANGUAGE) MEMOIRE ...
200 Mo d’espace disque 1 port USB 1 lecteur de CD-ROM DataView® est une marque déposée de Chauvin Arnoux®. Windows® est une marque déposée de Microsoft®. Ne connectez pas l’appareil au PC avant d’avoir installé les logiciels et les pilotes.
7.3. MÉMOIRE Le C.A 6292 peut enregistrer entre 1 600 et 8 000 mesures, selon la manière dont elles sont enregistrées. 7.4. CONDITIONS D’ENVIRONNEMENT Utilisation à l’intérieur et à l’extérieur. Domaine de fonctionnement 0 à 55 °C et 10 à 95 %HR hors condensation Domaine de stockage -10 à...
8. MAINTENANCE Excepté le fusible, l’appareil ne comporte aucune pièce susceptible d’être remplacée par un personnel non formé et non agréé. Toute intervention non agréée ou tout remplacement de pièce par des équivalences risque de com- promettre gravement la sécurité. 8.1.
