- Page 1 Air Traffic Control HMD 46 HME 46 HME 46-3S Notice d’emploi...
-
Page 2: Consignes De Sécurité
De tels niveaux, ou des durées d’écoute trop lon- gues, peuvent endommager votre audition ! Ne réparez jamais vous-même un casque/micro défec- tueux. Veuillez contacter votre agent Sennheiser ou un service après-vente agréé Sennheiser. Les seules pièces que vous pouvez remplacer vous- même sont celles décrites plus loin dans cette notice. - Page 3 Utilisation de l’appareil conforme aux directives L’utilisation conforme aux directives de cet appareil impli- que vous ayez lu cette notice et en particulier le chapi- tre ”Consignes de sécurité”. que vous n’utilisiez l’appareil que dans les conditions décrites dans la présente notice. Utilisation non conforme aux directives Est considérée comme une utilisation non conforme aux directives l’utilisation d’une autre manière que celle écrite...
-
Page 4: Points Forts

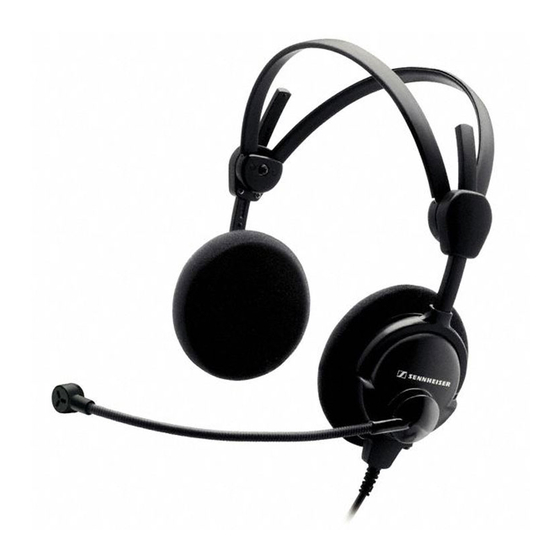

HMD 46 / HME 46 / HME 46-3S Le casque/micro HMD 46 / HME 46 / HME 46-3S, pouvu d’écouteurs dynamiques ouverts, est conçu pour une uti- lisation en contrôle aérien et d’autres applications de communication. Le micro anti-bruit assure une excellente transmission de la parole même dans des environne-... -
Page 5: Utilisation
Contenu 1 casque/micro HMD 46 / HME 46 / HME 46-3S 1 pince câble 1 protection anti-vent 1 notice d’emploi Utilisation Orienter le support micro Le support micro peut tourner. Vous pouvez au choix, par rotation du support micro utiliser celui-ci à droite ou à... - Page 6 Mettre le casque/micro sur la tête En mettant le casque/micro sur la tête, le double arceau breveté s’ajuste automatiquement. Positionner le microphone Pliez le support micro flexible de façon à ce que le micro- phone vise la commissure des lèvres. Respectez une dis- tance d’env.
- Page 7 Oreillette relevable Le casque/micro possède une oreillette relevable permet- tant d’écouter d’une seule oreille. Régler le volume directment sur le système audio Raccordez le casque/micro aux prises correspondantes de votre système audio et réglez-y directement le volume. ATTENTION ! Endommagement de l’ouïe à cause des vo- lumes trop élevés ! Ce casque/micro est capable de générer des niveaux de pression sonore élevés.
- Page 8 Régler la sensibilité du microphone La sensibilité du microphone est pre-réglée d’usine sur 80 mV/Pa. Pour changer la sensibilité du microphone, tournez en direction de la flèche. –...
-
Page 9: Nettoyage Et Entretien
Nettoyage et entretien Nettoyer le casque/micro Nettoyez le casque/micro de temps en temps avec un chiffon doux et légèrement humide. Si nécessaire, utilisez un chiffon légèrement imprégné d’eau savonneuse. N’uti- lisez jamais de solvant ou de détergent. ATTENTION ! Danger de court-circuit à cause d’une infil- tration d’eau ! Une infiltration d’eau dans le boîtier de l’appareil peut causer des courts-circuits et... -
Page 10: Accessoires Et Pièces De Rechange
Accessoires et pièces de rechange En changeant le câble, vous pouvez adapter le casque/ micro à vos besoins (voir “Variantes” en page 11). Câble -6 N° Réf. 500836 Câble -7 N° Réf. 502360 Câble -H-6 N° Réf. 502533 Câble -L N°... - Page 11 Pince câble MZQ 2002 N° Réf. 044740 Pince câble HZC 08 N° Réf. 525787 Pinces câbles HZC 08 MZQ 2002 (uniquement pour câble rond) (pour câble rond ou plat)
- Page 12 Variantes Variante Description Câble rond unilatéral (N° Réf.) HMD 46-3 Casque/micro avec – (500849) micro dynamique HMD 46-31 Casque/micro avec – (502483) micro dynamique HMD 46-3-6 Casque/micro avec avec extrémités dénudées, (500466) micro dynamique longueur 1,85 m HMD 46-3PTT-M Casque/micro avec...
-
Page 13: Brochage Des Câbles / Connecteurs
Brochage des câbles / connecteurs Connexion du casque/micro Lato saldato blanc Audio pt. chaud gauche orange Audio pt. chaud droit marron Audio pt. froid gauche vert Audio pt. froid droit jaune non assigné rouge Micro pt. chaud bleu Micro pt. froid Blindage Blindage Câble -6... - Page 14 Câble -H-6 blanc Audio pt. chaud gauche orange Audio pt. chaud droit marron Audio pt. froid gauche vert Audio pt. froid droit rouge Micro pt. chaud bleu Micro pt. froid Blindage Blindage Câble -L Côté soudure 1 Audio pt. chaud droit 2 Audio pt.
- Page 15 Câble -PTT-6-1 blanc Audio pt. chaud g. orange Audio pt. chaud d. marron Audio pt. froid g. vert Audio pt. froid d. jaune noir env. 0,8 m env. 1,0 m rouge Micro pt. chaud bleu Micro pt. froid env. 1,85 m Blindage Blindage HME 46-3PTT-L...
- Page 16 HMD 46-3PTT-M Côté soudure 1 Audio pt. chaud 2 Audio pt. froid 3 Micro, pt. chaud 4 non assigné 5 non assigné 6 PTT 7 PTT / blindage 8 Micro pt. froid...
-
Page 17: Caractéristiques
Caractéristiques HMD 46-3 Casque Principe transducteur dynamique, ouvert Couplage oreille supra-aural Réponse en fréquence 20–14.000 Hz 300 Ω par système Impédance Niveau de pression 95 dB SPL à 1 kHz, 1 mW, mono acoustique nominale 83 dB SPL à 1 kHz, 1 V <... - Page 18 Caractéristiques HME 46-3 Casque Principe transducteur dynamique, ouvert Couplage oreille supra-aural Réponse en fréquence 20–14.000 Hz 300 Ω par système Impédance Niveau de pression 95 dB SPL à 1 kHz, 1 mW, mono acoustique nominale 83 dB SPL à 1 kHz, 1 V <...
- Page 19 Caractéristiques HME 46-3S Casque Principe transducteur dynamique, ouvert Couplage oreille supra-aural Réponse en fréquence 20–14.000 Hz 300 Ω mono Impédance Niveau de pression 92 dB SPL à 1 kHz, 1 mW, mono acoustique nominale 83 dB SPL à 1 kHz, 1 V <...
- Page 20 Caractéristiques HMD 46-31 Casque Principe transducteur dynamique, ouvert Couplage oreille supra-aural Réponse en fréquence 20–14.000 Hz 300 Ω par système Impédance Niveau de pression 95 dB SPL à 1 kHz, 1 mW, mono acoustique nominale 103 dB SPL à 1 kHz, 1 V <...
- Page 21 Caractéristiques HME 46-31 Casque Principe transducteur dynamique, ouvert Couplage oreille supra-aural Réponse en fréquence 20–14.000 Hz 300 Ω par système Impédance Niveau de pression 95 dB SPL à 1 kHz, 1 mW, mono acoustique nominale 103 dB SPL à 1 kHz, 1 V <...
-
Page 22: Déclarations Du Fabricant
Déclarations du fabricant Garantie Sennheiser electronic GmbH & Co. KG offre une garantie de deux ans sur ce produit. Pour des conditions de garantie actuelles, veuillez visiter notre site web sur www.sennheiser.com ou contacter votre partenaire Sennheiser. Déclaration de conformité pour la CEE... - Page 23 Sennheiser electronic GmbH & Co. KG Printed in Germany Am Labor 1, 30900 Wedemark, Germany Publ. 06/10 www.sennheiser.com 515803/A03...
