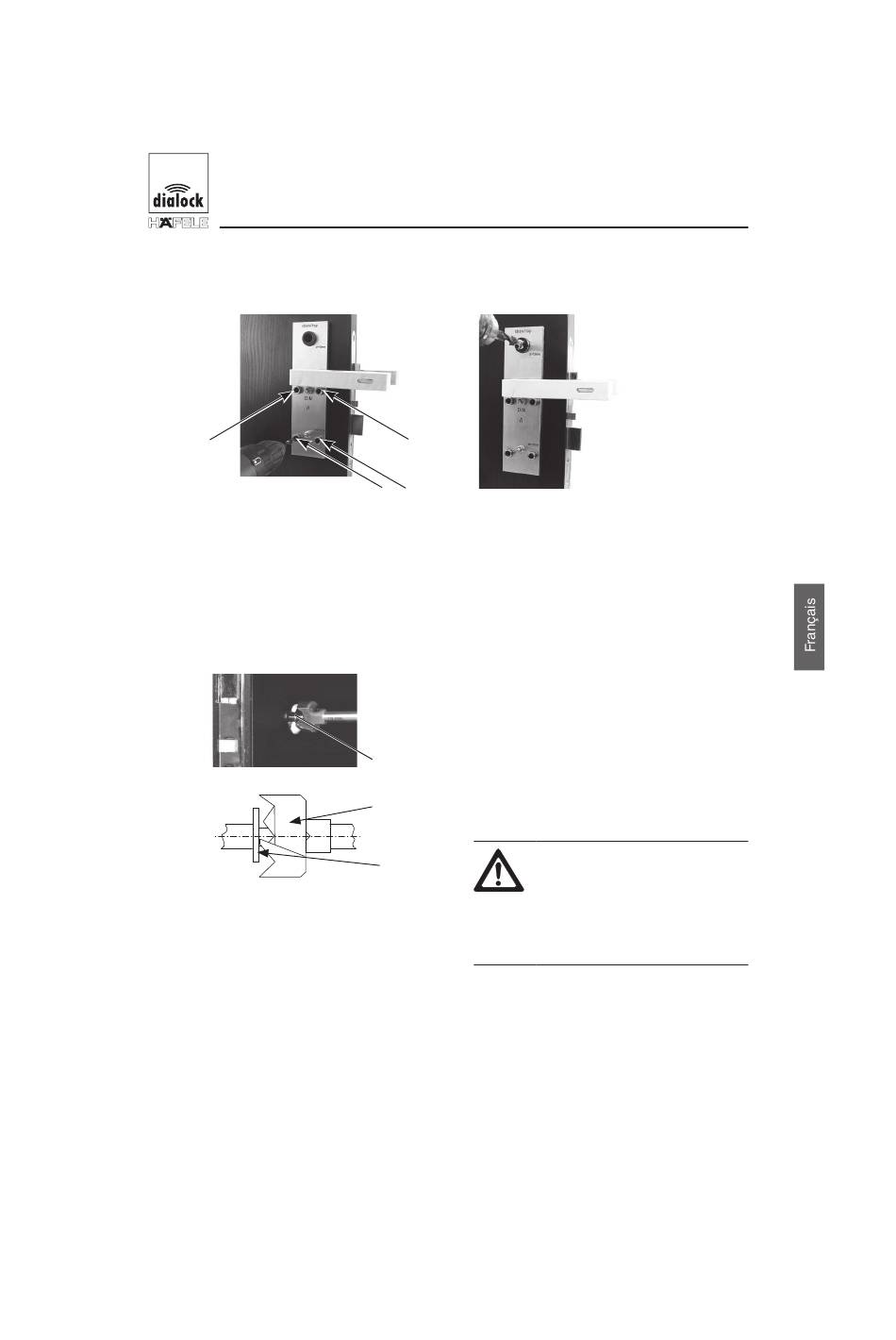

Perçages sur le côté intérieur de la porte
Fig. 18
Percer les trous de fixation avec
le foret de 8 mm des deux côtés
jusqu'au milieu du panneau de porte.
Fraise de
25 mm
Rondelle
d'écartement
Fig. 20
Fraise de
25 mm
Rondelle
d'écartement
Fig. 21
Dialock Terminal de Porte DTSH, DTSH FH - État au : 07.2008 - 732.29.134
Instructions de montage
Fig. 19
Percer le trou de 13 mm pour
le câble de jonction.
Fraiser l'espace pour le raccord.
Remarque :
le fraisage n'est nécessaire que du
côté extérieur.
Ne pas endommager la
serrure à mortaiser avec
la fraise. Pour cela, pla-
cer la rondelle d'écarte-
ment sur le tourillon de
la fraise. (Fig. 20, 21)
85
