S+S Regeltechnik RCO2-W Notice D'instruction page 8

D
Montage und Inbetriebnahme
VERSORGUNGSSPANNUNG:
Als Verpolungsschutz der Betriebsspannung ist bei dieser Gerätevariante
eine Einweggleichrichtung bzw. Verpolungschutzdiode integriert. Diese
interne Einweggleichrichtung erlaubt auch den Betrieb mit AC-Versorgungs-
spannung.
Das Ausgangssignal ist mit einem Messgerät abzugreifen. Hierbei wird
die Ausgangssignal gegen das Nullpotenial (O V) der Eingangsspannung
ge messen!
Wird dieses Gerät mit DC - Versorgungsspannung betrieben, ist der
Betriebsspannungseingang UB+ für 15...36 V DC - Einspeisung und UB–
bzw. GND als Masseleitung zu verwenden!
Werden mehrere Geräte von einer 24 V AC - Spannung versorgt, ist
darauf zu achten, dass alle „positiven" Betriebsspannungseingänge (+) der
Feldgeräte miteinander verbunden sind, sowie alle „negativen" Betriebs-
spannungseingänge (–) = Bezugspotential miteinander ver bunden sind
(phasen gleicher Anschluss der Feldgeräte). Alle Feld ge räte aus gänge
müssen auf das gleiche Potential bezogen werden!
Bei Verpolung der Versorgungsspannung an einem der Feldgeräte würde
über dieses ein Kurzschluss der Versorgungsspannung erzeugt. Der somit
über dieses Feldgerät fließende Kurzschlussstrom kann zur Beschädigung
dieses Gerätes führen.
Achten Sie daher auf die korrekte Verdrahtung!
Feuchtetabelle
MB: 0...100 % r. H.
% U I
A A
r.H. in V in mA
0 0 4,0
5 0,5 4,8
10 1,0 5,6
15 1,5 6,4
20 2,0 7,2
25 2,5 8,0
30 3,0 8,8
35 3,5 9,6
40 4,0 10,4
45 4,5 11,2
Fortsetzung siehe rechts ...
% U I
A A
r.H. in V in mA
50 5,0 12,0
55 5,5 12,8
60 6,0 13,6
65 6,5 14,4
70 7,0 15,2
75 7,5 16,0
80 8,0 16,8
85 8,5 17,6
90 9,0 18,4
95 9,5 19,2
100 10,0 20,0

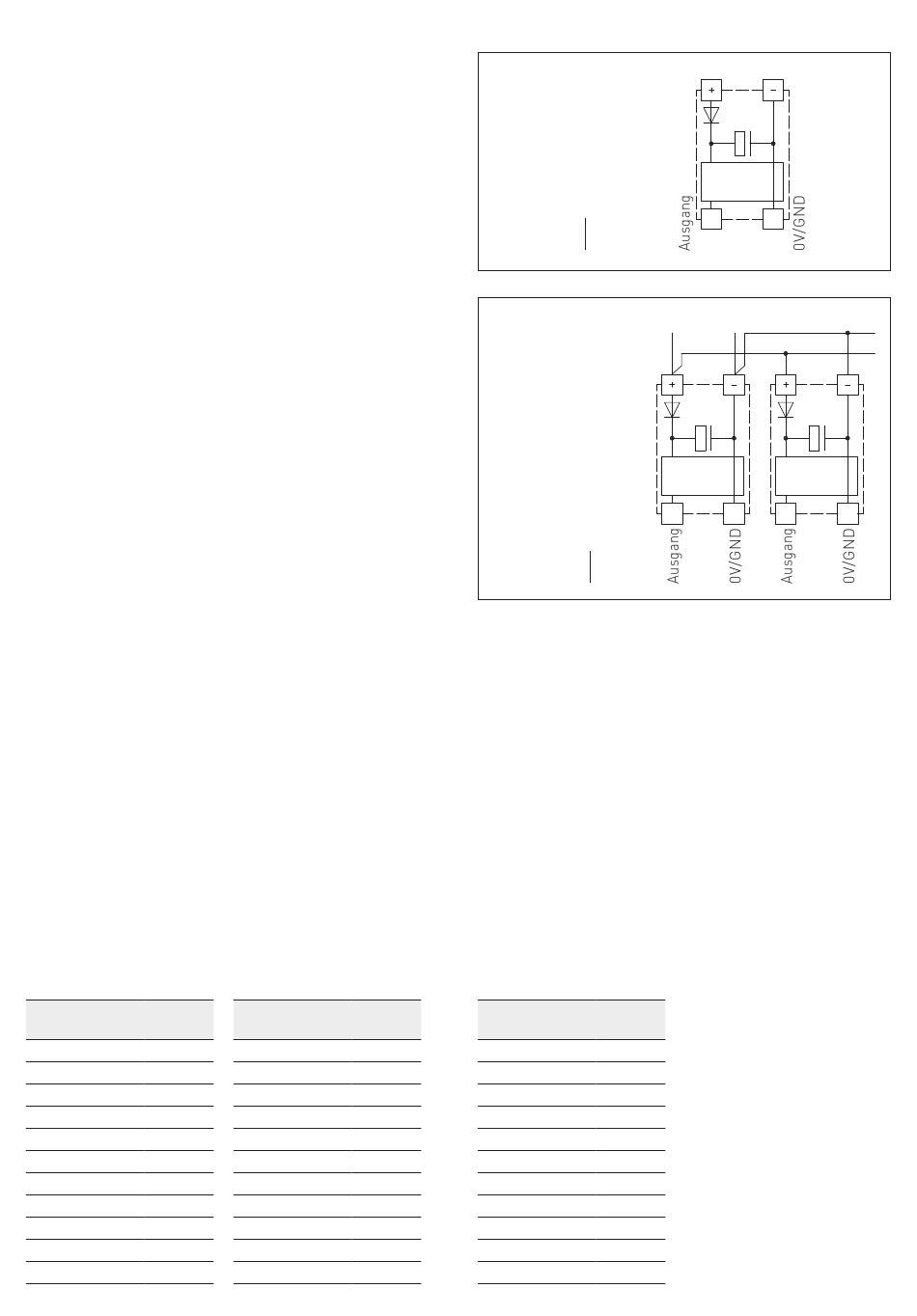

Schaltbild
Versorgung mit
AC 24V~ 0V
DC 15-36V = GND
Schaltbild
Versorgung mit
AC 24V~ 0V
DC 15-36V = GND
Temperaturtabelle
MB: 0...+50 °C
°C U
A
in V in mA
0 0,0 4,0
5 1,0 5,6
10 2,0 7,2
15 3,0 8,8
20 4,0 10,4
25 5,0 12,0
30 6,0 13,6
35 7,0 15,2
40 8,0 16,8
45 9,0 18,4
50 10,0 20,0
8
Einzelbetrieb
Schaltung
Parallelbetrieb
Schaltung Schaltung
I
A
