Монтаж и ввод в эксплуатацию
Запуск в эксплуатацию
После включения прибора начинается самотестирование и терморегулирование.
Этот процесс длится от 30 до 50 минут в зависимости от условий окружающей среды;
в это время выходное аналоговое напряжение отличается от измеренного значения.
После этого можно дополнительно выполнить ручную калибровку. При этом следить за тем,
чтобы никакие вредные вещества не влияли на процесс калибровки, и датчик эксплуатировался со свежим воздухом.
Настройка порога переключения
В качестве переключающего выхода доступен беспотенциальный переключающий контакт.
Порог переключения настраивается между 10 % и 95 % диапазона измерения с помощью потенциометра SET.
-1
Для CO значение, соответствующее 10 %, прибавляется к предельному значению свежего воздуха (400 млн ).
2
-1 -1 -1 -1
(600...1900 млн при диапазоне измерения 0...2000 млн или 900...4700 млн при диапазоне измерения 0...5000 млн )
При других измеряемых величинах за основу берется соответствующее нижнее граничное значение.
(VOC: 10...95 %, Температура: +5...+48 °C, Влажность: 10...95% отн. вл.)
Привязка переключающего выхода к измеряемой величине осуществляется с помощью DIP-переключателя ( DIP 7 и DIP 8).
Смещение
Каждый измерительный канал содержит отдельный потенциометр смещения
для дополнительной юстировки измеренного значения.
Диапазон настройки составляет прим. ±10 % диапазона измерения.

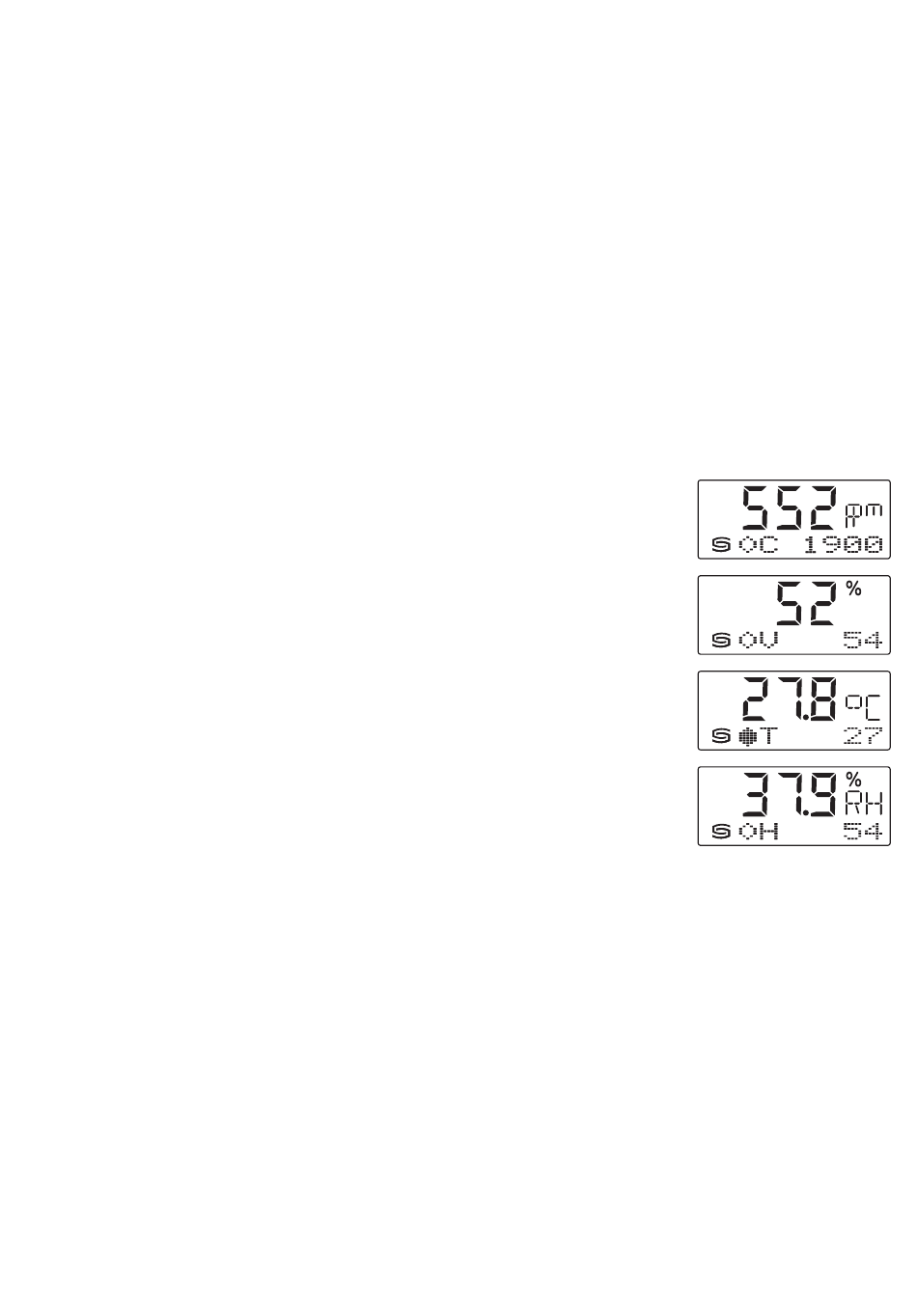

Индикация на дисплее
В первой строке поочередно отображаются измеренные значения
с соответствующими единицами измерения
(CO в ppm, VOC в %, температура в °C, относительная влажность в % r.H.).
2
Во второй строке слева в виде круга
● ○
(заполненный = реле с притянутым якорем; пустой = якорь реле отпущен)
отображается состояние переключения реле вместе с соответствующим указателем
; V для VOC; T для температуры; H для относительной влажности в % r.H.),
(C для CO
2
справа — значение порога переключения.
