Montage und Inbetriebnahme
Inbetriebnahme
Nach dem Einschalten des Gerätes erfolgen ein Selbsttest und die Temperierung.
Dieser Vorgang dauert je nach Umgebungsbedingun gen 30 - 50 Minuten,
in dieser Zeit weicht die ausgegebene Analog spannung vom tatsächlichen Messwert ab.
Anschließend kann optional eine manuelle Kalibrierung durchgeführt werden.
Dabei ist darauf zu achten, dass keine Schadstoffe den Kalibriervorgang beeinflussen und der Sensor bei Frischluft betrieben wird.
Schaltpunkteinstellung
Als Schaltausgang steht ein potentialfreier Wechslerkontakt zur Verfügung.
Über das Potentiometer SET kann ein Schaltpunkt zwischen 10 % und 95 % des des Messbereichs
gewählt werden. Der 10 % - Wert wird bei CO
(600...1900 ppm bei MB = 0...2000 ppm bzw. 900...4700 ppm bei MB = 0...5000 ppm)
Bei den anderen Mess größen wird die jeweilige Untergrenze direkt als Basis verwendet.
(VOC: 10...95 %, Temperatur: +5...+48 °C, Feuchtigkeit: 10...95% r.H.)
Die Zuordnung des Schaltausgangs zur Messgröße erfolgt über DIP-Schalter ( DIP 7 und DIP 8 ).
Offset
Jeder Messkanal enthält zur nachträglichen Justage des Messwertes ein separates Offset-Potentiometer.
Der Nachstellbereich liegt bei ± 10 % vom Messbereich.

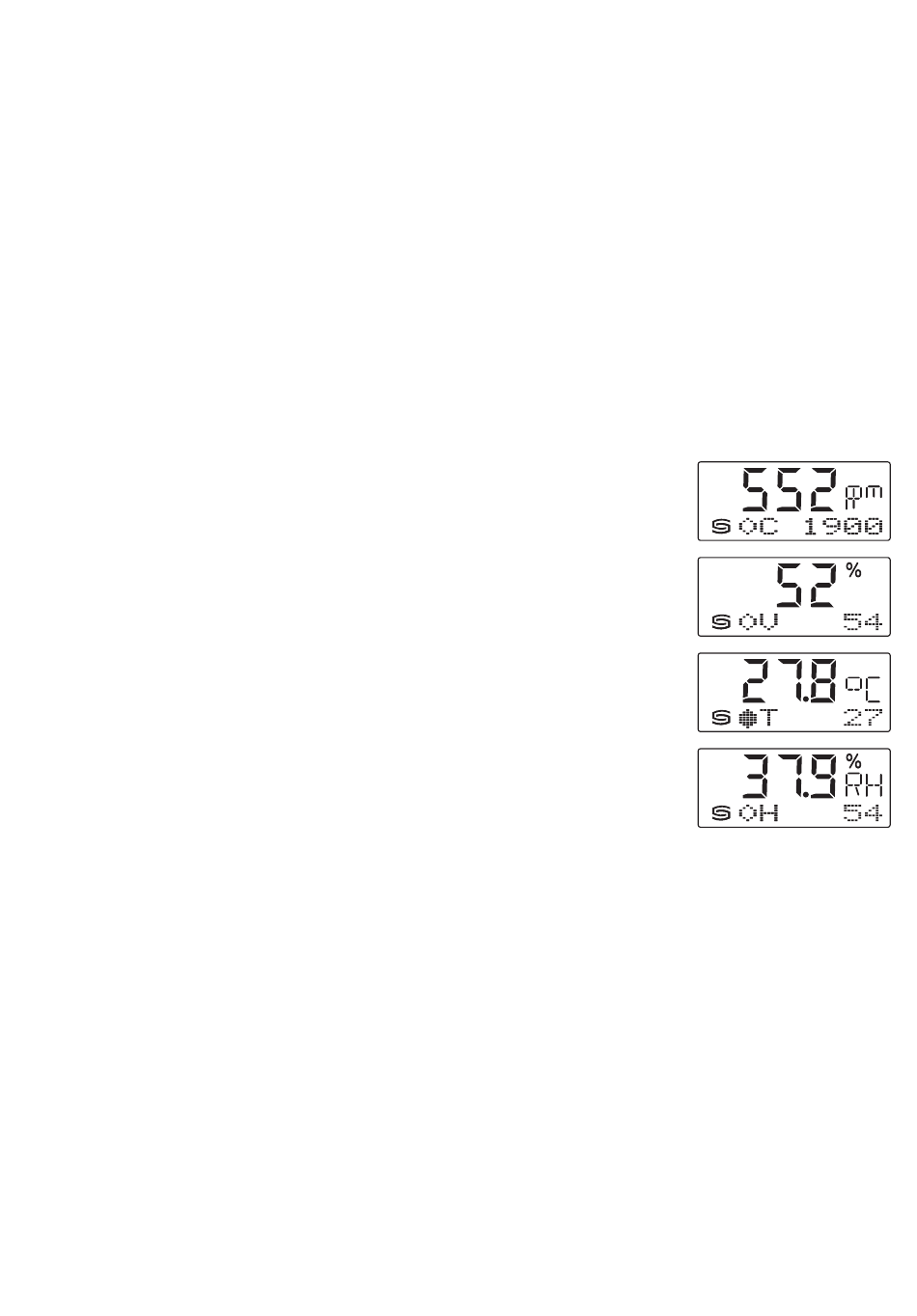

Displayanzeige
In der ersten Zeile werden die Messwerte mit den entsprechenden Einheiten
( CO
in ppm, VOC in %, Temperatur in °C, relative Feuchte in % r.H.)
2
zyklisch nacheinander angezeigt.
In der zweiten Zeile wird links der Schaltzustand des Relais als Kreis
●
(gefüllt
= Relais angezogen; leer
gefolgt von dem jeweiligen Indikator
; V für VOC; T für Temperatur; H für relative Feuchte in % r.H.)
(C für CO
2
und rechts der Schaltpunktwert angezeigt.
zur Frischluftgrenze von 400 ppm addiert.
2
○
= Relais abgefallen)
