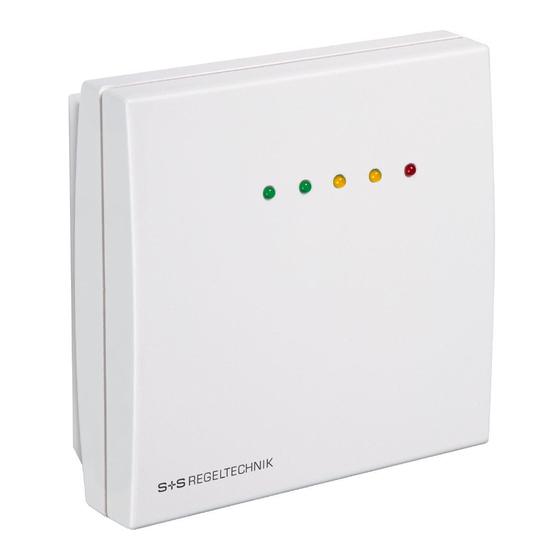

S+S Regeltechnik AERASGARD RCO2-W Notice D'instruction

Sonde d'ambiance co2 resp. convertisseur de mesure, auto-calibrant, avec commutation multi-gamme et sortie active ⁄ en tout ou rien
Masquer les pouces Voir aussi pour AERASGARD RCO2-W:

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
D G F r
6000-3360-0000-1XX 33600-2021 V110 05 ⁄ 2021
RCO2 - W
® 
AERASGARD
RCO2 - SD
AERASGARD
® 
D
Bedienungs- und Montageanleitung
Raum- CO2- Fühler bzw. Messumformer,
selbstkalibrierend, mit Mehrbereichsumschaltung
und aktivem ⁄ schaltendem Ausgang
G
Operating Instructions, Mounting & Installation
Room CO2 sensor and measuring transducer,
self-calibrating, with multi-range switching
and active ⁄ switching output
F
Notice d'instruction
Sonde d'ambiance CO2 resp. convertisseur de mesure,
auto-calibrant, avec commutation multi-gamme
et sortie active ⁄ en tout ou rien
r
Руководство по монтажу и обслуживанию
Датчик ⁄ измерительный преобразователь содержания
углекислого газа для помещений, самокалибрующийся,
с переключением между несколькими диапазонами
и активным ⁄ релейным выходом
S+S REGELTECHNIK GMBH
THURN-UND-TAXIS - STR. 22
90411 NÜRNBERG ⁄ GERMANY
FON +49 ( 0 ) 911 ⁄ 5 19 47- 0
mail@SplusS.de
www.SplusS.de
R CO2 - W
R CO2 - SD
R CO2 - W - A
RLQ - W VA
CARTONS
ET EMBALLAGE
PAPIER À TRIER

Publicité

loading

Manuels Connexes pour S+S Regeltechnik AERASGARD RCO2-W

Sommaire des Matières pour S+S Regeltechnik AERASGARD RCO2-W

  • Page 1 с переключением между несколькими диапазонами и активным ⁄ релейным выходом R CO2 - W - A RLQ - W VA S+S REGELTECHNIK GMBH THURN-UND-TAXIS - STR. 22 90411 NÜRNBERG ⁄ GERMANY CARTONS FON +49 ( 0 ) 911 ⁄ 5 19 47- 0 ET EMBALLAGE mail@SplusS.de...
  • Page 2 D G F r RCO2 - W ®  AERASGARD RCO2 - SD AERASGARD ®  Gehäuse Baldur 1 Maßzeichnung Housing Baldur 1 Dimensional drawing Plan coté boîtier Baldur 1 Габаритный чертеж Корпус Baldur 1 27.2 Maßzeichnung Gehäuse Edelstahl Dimensional drawing Housing stainless steel Plan coté...
  • Page 3 ® AERASGARD RCO2 - W ⁄ RCO2 - SD Rev. 2021 - V35 Wartungsfreier Raumfühler AERASGARD ® RCO2 - SD mit aktivem Ausgang, automatischer Kalibrierung (fest eingestellt), im formschönen Kunst- stoffgehäuse mit Schnapp deckel, zur Ermittlung des CO2-Gehalts der Luft (0...2000 ppm). Der Messumformer wandelt die Messgrößen in ein Normsignal von 0 -10 V.
  • Page 4 Montage und Inbetriebnahme Rev. 2021 - V35 ACHTUNG !  Die minimale CO2 - Konzentration von Außenluft beträgt in begrünten, industrie armen Gegenden ca. 350 ppm (Ausgangs spannung = 1,75 V bei MB = 0...2000 ppm bzw. 0,7 V bei MB = 0...5000 ppm). Der Gas austausch im Sensorelement erfolgt durch Diffusion. Je nach Konzentrationsänderung und Strömungs geschwindigkeit der Luft in Sensor umgebung kann die Reaktion des Gerätes auf die Konzentrationsänderung verzögert auftreten.
  • Page 5 Wichtige Hinweise – Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft, ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. . – Staub- und Verunreinigungen verfälschen das Messergebnis und sind zu vermeiden. Geringe Verunreinigungen und Staubablagerungen können mit Druckluft beseitigt werden. –...
  • Page 6 ® AERASGARD RCO2 - W ⁄ RCO2 - SD Rev. 2021 - V35 Maintenance-free room sensor AERASGARD ® RCO2 - SD with active output, automatic calibration (fixed), in an elegant plastic housing with snap-on lid, for determining the CO2 content of the air (0...2000 ppm). The measuring transducer converts the measured values into a standard signal of 0 -10 V. Maintenance-free room sensor AERASGARD ®...
  • Page 7 Installation and Commissioning Rev. 2021 - V35 ATTENTION !  The minimum CO2 concentration of outside air in leafy, hardly industrialised areas is approx. 350 ppm (output voltage = 1.75 V with MR = 0...2000 ppm or 0.7 V with MR = 0...5000 ppm). The gas inter-exchange in the sensor element happens by diffusion. Depending on the changes to the concentra- tion and the flow velocity of the air surrounding the sensor, the reaction of the device to the change of concentration may take place with a delay.
  • Page 8 General notes – This device may only be used in pollutant-free non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – Dust and pollution falsify measurement results and are to be avoided. Slight pollution and dust sediments can be removed by using compressed air. –...
  • Page 9 ® AERASGARD RCO2 - W ⁄ RCO2 - SD Rev. 2021 - V35 Sonde d’ambiance AERASGARD ® RCO2 - SD sans entretien avec sortie active, calibrage automatique (réglage fixe), dans un boîtier plastique élégant avec couvercle emboîté, pour déterminer la teneur en CO2 dans l’air (0...2000 ppm). Le convertisseur de mesure convertit les grandeurs de mesure en un signal normalisé...
  • Page 10 Montage et mise en service Rev. 2021 - V35 ATTENTION !  La teneur minimale en CO2 de l'air extérieur dans des régions vertes à faible degré d'industrialisation est de l'ordre 350 ppm (tension de sortie = 1,75 V à MB = 0...2000 ppm, resp. 0,7 V à MB = 0...5000 ppm). L'échange de gazdans l'élément capteur s'effectue par diffusion. En fonction de la variation de la concentration et de la vitesse d'écoulement de l'air dans l'environnement du capteur,la réaction de l'appareil à...
  • Page 11 Généralités – Cet appareil ne doit être utilisé que dans un air non pollué, sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – Il faut éviter la présence de poussières et d’impuretés, puisqu’elles altèrent le résultat de mesure. De faibles quantités d’impuretés et de poussières déposées peuvent être éliminées par soufflage à...
  • Page 12 ® AERASGARD RCO2 - W ⁄ RCO2 - SD Rev. 2021 - V35 Не нуждающийся в техническом обслуживании датчик для помещений AERASGARD ® RCO2 - SD с активным выходом, автоматической калибровкой (фиксированная настройка), в элегантном пластиковом корпусе с защелкивающейся крышкой. Служит для измерения содержания углекислого газа...
  • Page 13 Монтаж и ввод в эксплуатацию Rev. 2021 - V35 ВНИМАНИЕ!  Минимальная концентрация CO2 в наружном воздухе в озелененных районах с малым количеством промышленных объектов составляет прибл. 350 млн (выходное напряжение = 1,75 В при диапазоне измерения 0...2000 млн или 0,7 В при диапазоне измерения 0...5000 млн ).
  • Page 14 Указания к продуктам – Данный прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – Пыль и загрязнение могут искажать результаты измерения, поэтому их следует избегать. Незначительные загрязнения и отложения пыли могут быть устранены потоком сжатого воздуха. –...
  • Page 15 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
  • Page 16 D G F r RCO2 - W ®  AERASGARD RCO2 - SD AERASGARD ®  RCO2 - W RCO2 - W Schaltbild Connecting diagram Schéma de raccordement Схема подключения +UB 24V AC/DC +UB 24V AC/DC ON DIP ON DIP Output CO2 in ppm Ausgang CO2 in ppm 1 2 3 4 5 1 2 3 4 5...
