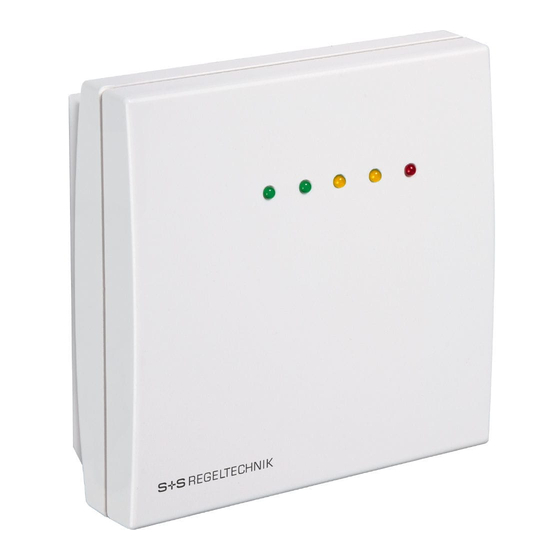

S+S Regeltechnik AERASGARD RCO2-W Notice D'instruction

Masquer les pouces Voir aussi pour AERASGARD RCO2-W:

Publicité

Les langues disponibles

Les langues disponibles

Table des Matières

D G F r
6000-3360-0000-1XX 33600-2019 V105 03 ⁄ 2019
RCO
® 
AERASGARD
RCO
AERASGARD
® 
D
Bedienungs- und Montageanleitung
Raum- CO
- Fühler bzw. Messumformer,
2
selbstkalibrierend, mit Mehrbereichsumschaltung
und aktivem ⁄ schaltendem Ausgang
G
Operating Instructions, Mounting & Installation
Room CO
sensor and measuring transducer,
2
self-calibrating, with multi-range switching
and active ⁄ switching output
F
Notice d'instruction
Sonde d'ambiance CO
resp. convertisseur de mesure,
2
auto-calibrant, avec commutation multi-gamme
et sortie active ⁄ en tout ou rien
r
Руководство по монтажу и обслуживанию
Датчик ⁄ измерительный преобразователь
содержания углекислого газа для помещений,
самокалибрующийся, с переключением между
несколькими диапазонами
и активным ⁄ релейным выходом
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
- W
2
- SD
2
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
R CO
- W
2
R CO
- SD
2
R CO
- W - A
2
RLQ - W VA

Publicité

Table des Matières
loading

Manuels Connexes pour S+S Regeltechnik AERASGARD RCO2-W

Sommaire des Matières pour S+S Regeltechnik AERASGARD RCO2-W

  • Page 1 самокалибрующийся, с переключением между несколькими диапазонами и активным ⁄ релейным выходом R CO - W - A RLQ - W VA S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
  • Page 2 D G F r ®  AERASGARD - SD AERASGARD ®  Gehäuse Baldur 1 Maßzeichnung Enclosure Baldur 1 Dimensional drawing Plan coté boîtier Baldur 1 Габаритный чертеж Корпус Baldur 1 27.2 Maßzeichnung Gehäuse Edelstahl Dimensional drawing Enclosure stainless steel Plan coté boîtier acier inox Габаритный...

  • Page 3: Aerasgard ® Rco

    ® AERASGARD - W ⁄ RCO - SD Rev. 2019 - V32 Der wartungsfreie mikroprozessorgesteuerte Raumfühler AERASGARD ® - SD mit automatischer Kalibrierung (fest eingestellt) dient zur Erfassung des CO - Gehaltes der Luft im Bereich von 0...2000 ppm. Hierzu wird die Messgröße in ein Normsignal von 0 -10 V umgewandelt. ®...
  • Page 4 Montage und Inbetriebnahme Rev. 2019 - V32 ACHTUNG !  Die minimale CO - Konzentration von Außenluft beträgt in begrünten, industrie armen Gegenden ca. 350 ppm (Ausgangs spannung = 1,75 V bei MB = 0...2000 ppm bzw. 0,7 V bei MB = 0...5000 ppm). Der Gas austausch im Sensorelement erfolgt durch Diffusion. Je nach Konzentrationsänderung und Strömungs geschwindigkeit der Luft in Sensor umgebung kann die Reaktion des Gerätes auf die Konzentrationsänderung verzögert auftreten.
  • Page 5 Wichtige Hinweise – Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft, ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Bei Aussen- und Kanalfühlern schützt der Sinterfilter des Sensorelementes den Feuchtesensor vor eventuellen Staub belastungen. Dieser Filter sollte bei Verunreinigung ⁄ Verschmutzung regelmäßig gewartet werden. –...
  • Page 6 ® AERASGARD - W ⁄ RCO - SD Rev. 2019 - V32 The maintenance-free microprocessor-controlled room sensor AERASGARD ® - SD with automatic calibration (fixed) is used for recording the content of the air within a range of 0...2000 ppm. The measurement value is converted into standard signal of 0 -10 V. ®...
  • Page 7 Installation and Commissioning Rev. 2019 - V32 ATTENTION !  The minimum CO concentration of outside air in leafy, hardly industrialised areas is approx. 350 ppm (output voltage = 1.75 V with MR = 0...2000 ppm or 0.7 V with MR = 0...5000 ppm). The gas inter-exchange in the sensor element happens by diffusion. Depending on the changes to the concentration and the flow velocity of the air surrounding the sensor, the reaction of the device to the change of concentration may take place with a delay.
  • Page 8 General notes – This device may only be used in pollutant-free non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – On outdoor and duct sensors, the sinter filter of the senor element protects the humidity sensor against potential dust exposure. In case of pollution ⁄...
  • Page 9 ® AERASGARD - W ⁄ RCO - SD Rev. 2019 - V32 La sonde d'ambiance AERASGARD ® - SD commandée par microprocesseur sans entretien avec étalonnage automatique (réglage fixe) sert à déterminer la teneur en CO de l'air de 0...2000 ppm. Pour ce faire, la grandeur mesurée est convertie en un signal standard de 0 -10 V. La sonde d'ambiance AERASGARD ®...
  • Page 10 Montage et mise en service Rev. 2019 - V32 ATTENTION !  La teneur minimale en CO de l'air extérieur dans des régions vertes à faible degré d'industrialisation est de l'ordre 350 ppm (tension de sortie = 1,75 V à MB = 0...2000 ppm, resp. 0,7 V à MB = 0...5000 ppm). L'échange de gazdans l'élément capteur s'effectue par diffusion. En fonction de la variation de la concentration et de la vitesse d'écoulement de l'air dans l'environnement du capteur,la réaction de l'appareil à...
  • Page 11 Généralités – Cet appareil ne doit être utilisé que dans un air non pollué, sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – Dans le cas des sondes extérieures et des sondes pour montage en gaine, le filtre fritté de l’élément sensible protège la sonde d’humidité contre la pénétration des particules de poussières.
  • Page 12 ® AERASGARD - W ⁄ RCO - SD Rev. 2019 - V32 Не нуждающийся в техническом обслуживании, управляемый микропроцессором датчик для помещений AERASGARD ® - SD с автоматической калибровкой (фиксированная настройка) служит для измерения содержания углекислого газа в воздухе в диапазоне от 0...2000 млн .
  • Page 13 Монтаж и ввод в эксплуатацию Rev. 2019 - V32 ВНИМАНИЕ!  Минимальная концентрация CO в наружном воздухе в озелененных районах с малым количеством промышленных объектов составляет прибл. 350 млн (выходное напряжение = 1,75 В при диапазоне измерения 0...2000 млн или 0,7 В при диапазоне измерения 0...5000 млн ).
  • Page 14 Указания к продуктам – Данный прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – В случае датчиков для наружной и канальной установки защита чувствительного элемента датчика влажности от возможного скопления пыли обеспечивается металлокерамическим...

  • Page 15: Aerasgard ® Rco

    Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.

  • Page 16: Table Des Matières

    D G F r ®  AERASGARD - SD AERASGARD ®  Schaltbild Connecting diagram Schéma de raccordement Схема подключения +UB 24V AC/DC ON DIP +UB 24V AC/DC ON DIP Output CO ² in ppm Ausgang CO ² in ppm 1 2 3 4 5 1 2 3 4 5 –UB GND –UB GND...
