Manuel de l'utilisateur du QMA401
6.5

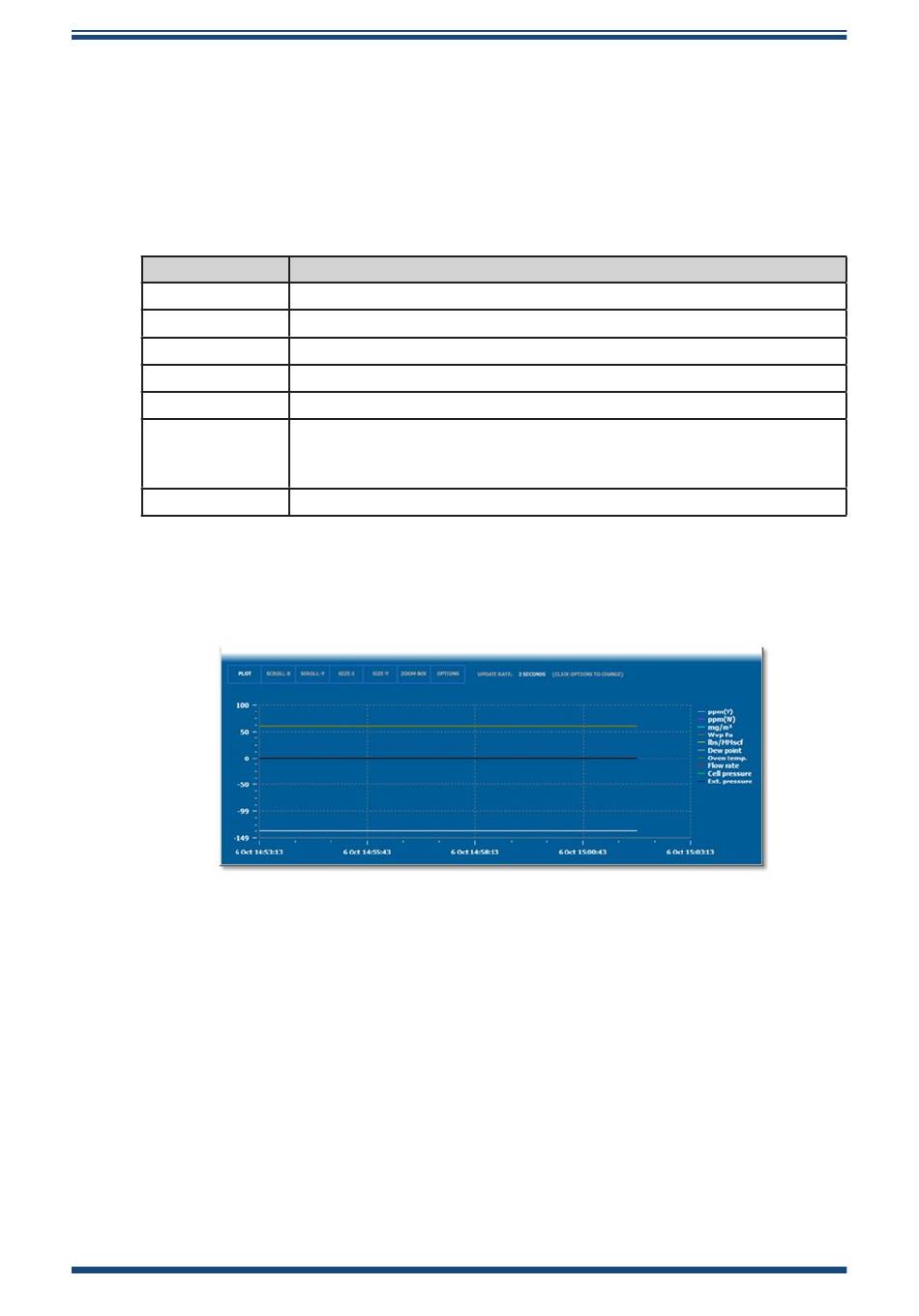

Utilisation du graphique

Boutons du mode Chart (graphique)

Du mode graphique par défaut au mode tracé
Pour changer le mode graphique, cliquez sur l'un des boutons situés en haut du
graphique, et décrits ci-dessous.
Fonction
PLOT PLOT
SCROLL-X SCROLL-X
SCROLL-Y SCROLL-Y
SIZE-X SIZE-X
SIZE-Y SIZE-Y
ZOOM BOX ZOOM BOX
OPTIONS OPTIONS
Après avoir utilisé les modes défilement, dimensionnement et zoom, remettre le
graphique en mode tracé réinitialise les axes X et Y.
Michell Instruments
Description
Met le graphique en mode tracé en direct
Permet à l'utilisateur de faire défiler l'axe X à droite et à gauche
Permet à l'utilisateur de faire défiler l'axe Y en haut et en bas
Permet à l'utilisateur de dimensionner l'axe X
Permet à l'utilisateur de dimensionner l'axe Y
Permet à l'utilisateur de dessiner une boîte, dans la zone des données,
qui va permettre de zoomer sur les données au sein de cette boîte.
On dessine la boîte en partant d'en haut à gauche vers en bas à droite
Ouvre la fenêtre des options du graphique
LOGICIEL D'APPLICATION
55
