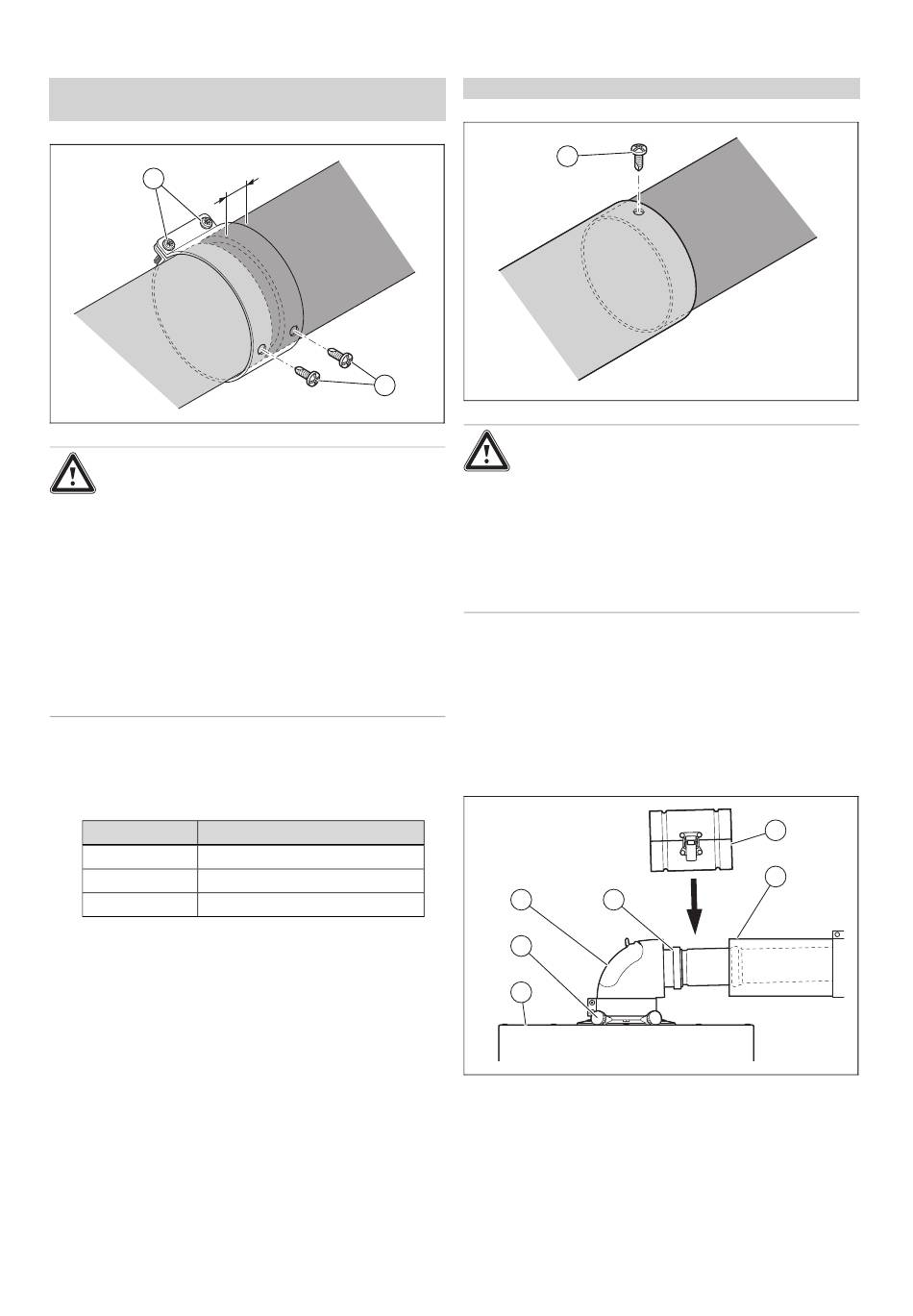

6.11.4 Montage des colliers

Validité: Conduit du système ventouse ⌀ 60/100 mm
OU Conduit du système ventouse ⌀ 80/125 mm
1
Danger !
Risque d'intoxication par les fumées qui
s'échappent !
S'il y a un tube des gaz de combustion en-
dommagé ou deux tubes qui ne sont pas bien
raccordés, les gaz de combustion risquent de
se mettre à fuir.
Fixez les colliers et tubes d'air au moyen
des vis fournies.
Faites attention à ne pas endommager
le tube des gaz de combustion lors du
vissage.
1.
Faites coulisser les tubes d'air.
Distance entre les tubes d'air: 0 ... 5 mm
2.
Respectez l'écart minimal entre le bord du collier et le
tube d'air.
Collier d'air
A
min
70 mm
30
48 mm
15
40 mm
15
3.
Placez le collier et centrez-le par rapport au point de
séparation des tubes d'air, puis serrez les vis (1).
4.
Vissez les vis de blocage autoforeuses (2).
0020297532_00 Notice de montage
A
2
[mm]
6.11.5 Fixation de la rallonge télescopique
Validité: Conduit du système ventouse ⌀ 60/100 mm
1
Danger !
Risque d'intoxication par les fumées qui
s'échappent !
Des gaz de combustion peuvent sortir par le
tube des gaz de combustion endommagé.
Faites attention à ne pas endommager
le tube des gaz de combustion lors du
vissage.
1.
Enfilez les tubes d'air les uns au-dessus des autres.
2.
Vissez les tubes d'air avec les vis de blocage autofo-
reuses (1).
6.12

Raccordement du produit

6.12.1 Raccordement du produit au conduit du
système ventouse
4
3
5
6
1.
Installez le produit (6) comme indiqué dans la notice
d'installation du produit.
2.
Si nécessaire, changez la pièce de raccordement (5)
pour conduit du système ventouse (voir la notice du
produit).
3.
Reliez le coude (4) à la pièce de raccordement pour
conduit du système ventouse.
Montage 6
1
2
55
