3. Montez un collier (1) sur la rallonge en amont et en aval
du coude, juste à côté du manchon.
4. Terminez par les coudes ou les pièces en T avec
trappe d'inspection de la conduite d'air et de la conduite
des gaz de combustion, que vous branchez sur les
raccords correspondants du produit.
6.5.6.2 Raccordement de conduit sur conduite
rigide des gaz de combustion ⌀ 60 (PP) ou
⌀ 80 (PP) (fonctionnement sur air ambiant)
11 8
9
10

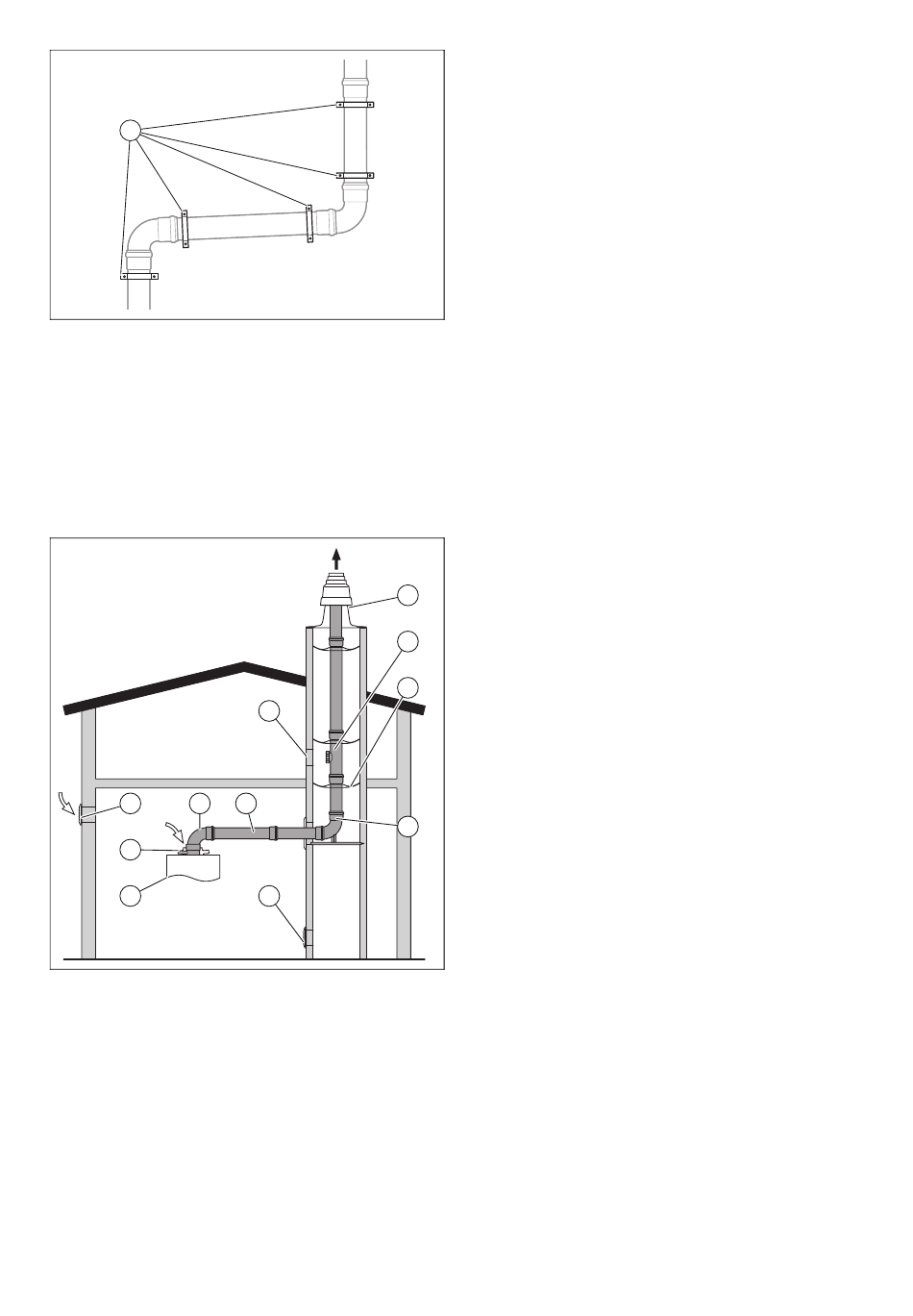

1 Chapeau de cheminée
2 Rallonge avec orifice
d'inspection
3 Orifice d'inspection de
la cheminée
4 Entretoise
5 Coude support avec rail
support
1. Changez la pièce de raccordement du conduit du sys-
tème ventouse si nécessaire (voir la notice du produit).
Montez la conduite rigide des gaz de combustion ⌀ 80.
2.
(→ page 28)
0020297532_00 Notice de montage
1
2
4
3
7
5
6
6 Orifice de ventilation
dans la cheminée
7 Rallonges droites
8 Coude à 87°
9 Raccordement pour
appareil
10 Produit
11 Ventilation du local
3. Emboîtez un tube des gaz de combustion sur le coude
support.
4. Fixez le tube des gaz de combustion avec du mortier et
laissez durcir le mortier.
5. Montez la conduite horizontale des gaz de combustion.
(→ page 32)
6. Installez le produit comme indiqué dans la notice d'ins-
tallation du produit.
7. Si nécessaire, remplacez la pièce de raccordement
pour conduit du système ventouse (voir la notice du
produit).
8. Reliez le coude avec trappe d'inspection à la pièce de
raccordement pour conduit du système ventouse.
9. Reliez le coude avec trappe d'inspection à la rallonge
de la conduite des gaz de combustion.
