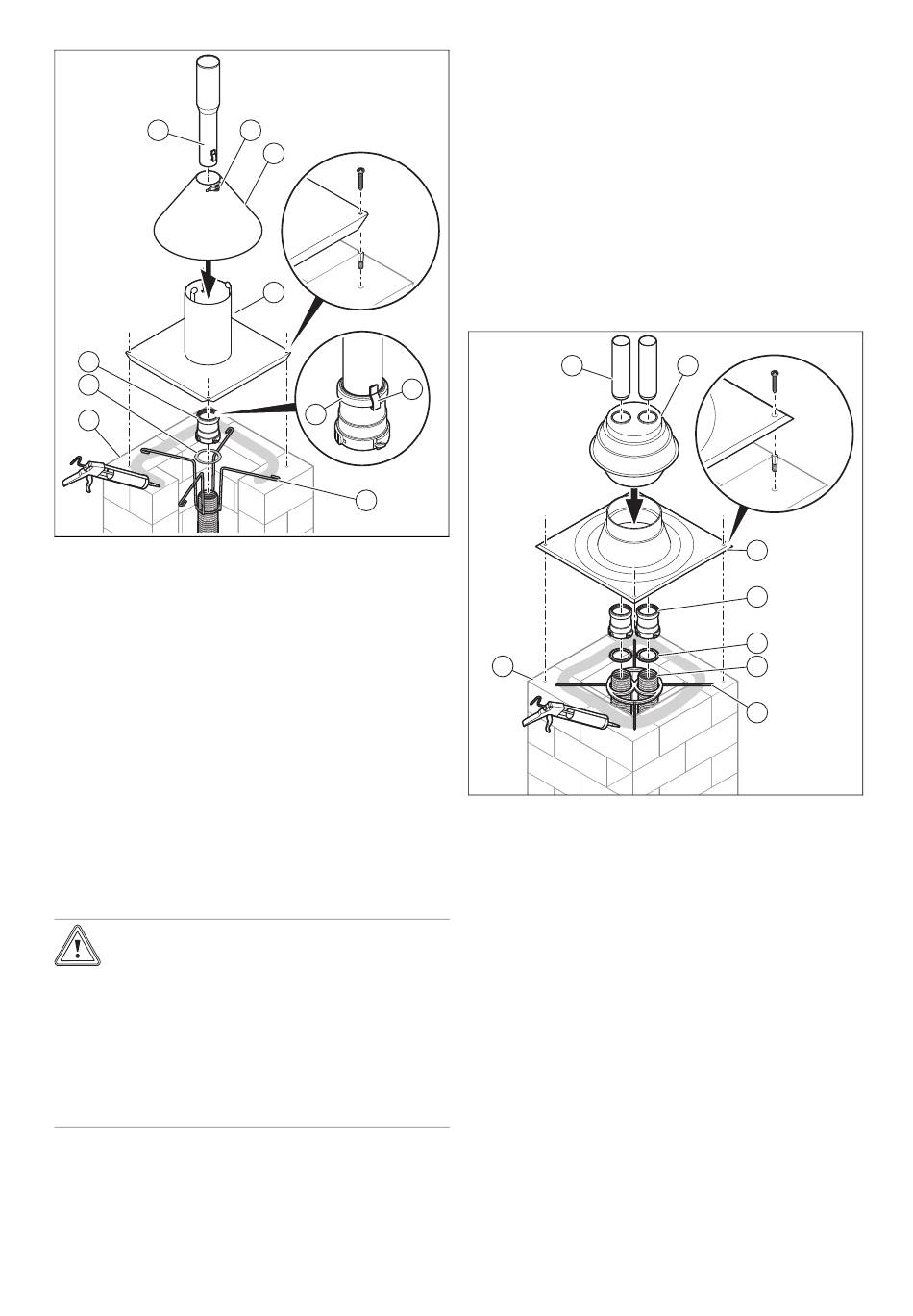

2. Engagez la croix de montage (10) par-dessus la
conduite des gaz de combustion sur le bord de
l'ouverture (9).
3. Ressortez la conduite des gaz de combustion du
conduit jusqu'à ce que vous puissiez effectuer une
découpe droite et nette.
4. Mettez la conduite flexible des gaz de combustion à
longueur.
–
Cote de dépassement du tube flexible des gaz de
combustion: 5 gorges
5. Montez le joint (8) dans la dernière gorge intacte de la
conduite des gaz de combustion.
6. Insérez le raccord avec manchon (7) sur la conduite
des gaz de combustion jusqu'en butée.
7. Fixez la pièce de connexion avec les fermetures à dé-
clic.
◁
La conduite des gaz de combustion est suspendue
dans la croix de montage.
Attention !
Risque de dommages matériels au ni-
veau du tube en acier inoxydable avec
une hotte antipluie !
Le tube en acier inoxydable relié à une mitre
peut se soulever sous l'effet du vent.
▶
Enclenchez systématiquement le crochet
de verrouillage derrière la gorge du man-
chon.
8. Insérez le tube en acier inoxydable (1) dans le rac-
cord jusqu'à ce que le crochet de verrouillage (5) s'en-
clenche derrière la gorge du manchon (6).
9. Réalisez l'étanchéité du bord de l'ouverture du conduit
avec du silicone.
38
2
3
x4
4
5
6
10
10. Insérez la base de la mitre de cheminée (4) sur le
conduit d'embouchure et placez la base de la mitre de
cheminée sur le conduit.
11. Fixez la base de la mitre de cheminée avec 4 chevilles
et 4 vis.
12. Montez la hotte antipluie (3) et fermez le clip (2).
6.6.6 Montage de la mitre de cheminée en matière
plastique (PP) de la double conduite flexible
des gaz de combustion ⌀ 60
1. Tenez compte des avertissements relatifs au mon-
tage des mitres de cheminée (→ page 35) ainsi que de
l'ensemble des informations relatives au montage des
mitres sur les cheminées adjacentes (→ page 35).
1
8
2. Insérez la croix de montage (7) sur les conduites des
gaz de combustion (6).
3. Mettez les conduites flexibles des gaz de combustion à
longueur.
–
Cote de dépassement des tubes flexibles des gaz
de combustion: 5 gorges
4. Montez les joints (5) dans la dernière gorge intacte de
chacune des conduites des gaz de combustion.
5. Mettez un peu du lubrifiant fourni sur les joints.
6. Faites attention à ce que le joint ne sorte pas de la
gorge lors du montage.
7. Insérez les raccords avec manchon (4) sur les
conduites des gaz de combustion, jusqu'en butée, et
fixez-les avec les clips de fixation.
◁
Les conduites des gaz de combustion sont suspen-
dues dans la croix de montage.
8. Insérez les conduits d'embouchure (1) dans les rac-
cords.
9. Réalisez l'étanchéité du bord de l'ouverture (8) du
conduit avec du silicone.
10. Fixez la base (3) de la mitre de cheminée. (→ page 36)
2
x4
3
4
5
6
7
