TECHNISCHE ANLEITUNG FÜR DEN INSTALLATEUR

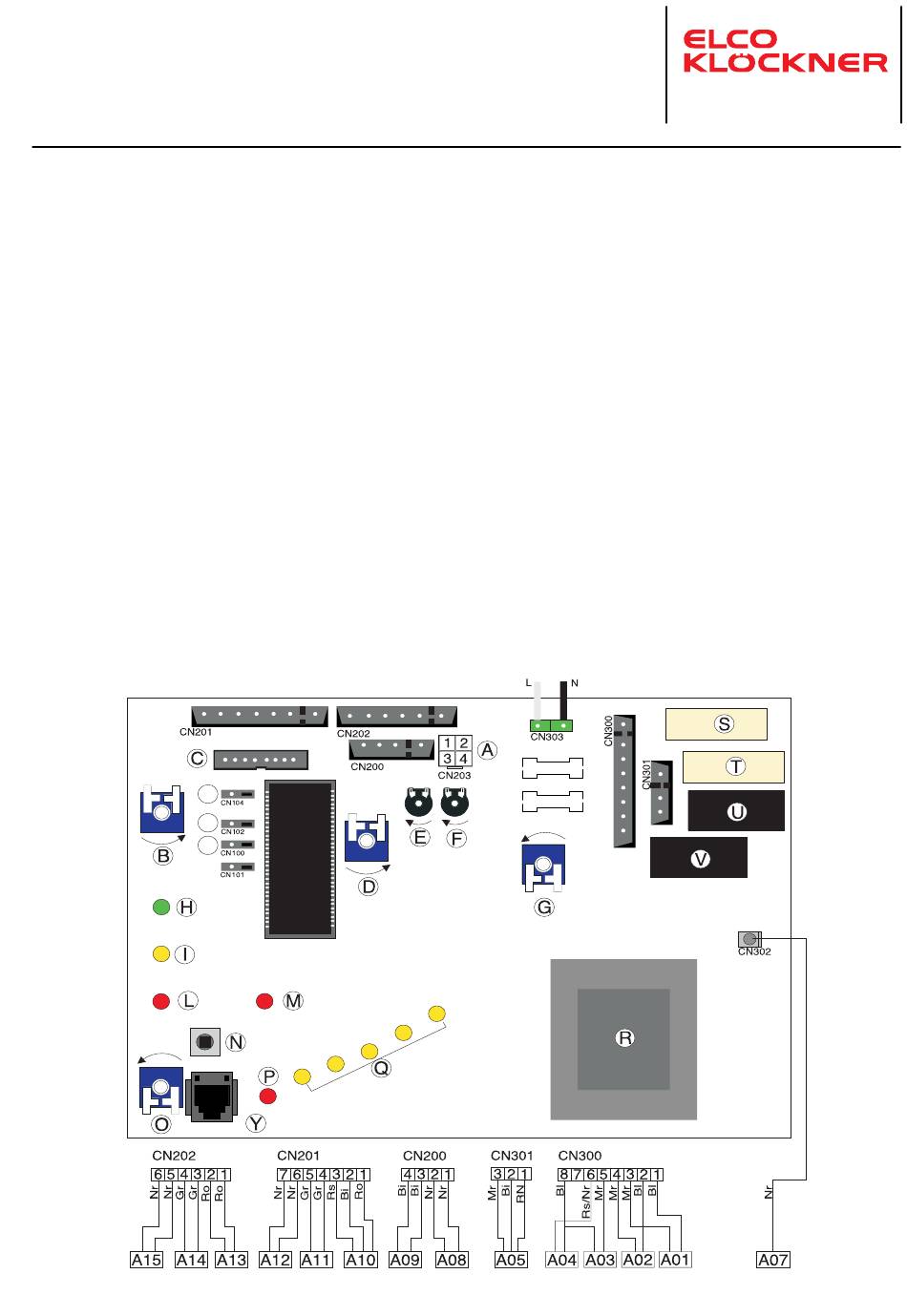

2.11 Elektrischer Schaltplan
Legende:
A = Schaltuhranschluß
B = Wählschalter für Betriebsweise/Einstellung
Heizwassertemperatur
C = Fernbedienung
D = Einstellung Brauchwassertemperatur (mod. HS V)
E = Regler für Langsamzündung
F = Einstellung der höchsten Heiztemperatur
G = ON/OFF-Schalter
H = ON/OFF-Anzeige
I = Led-Anzeige Rauchableitungsanomalien
J = Jumper Fussbodenheizung
L = Fehlzündungsanzeiger
M = Anzeige bei ungenügendem Umlauf
N = Druckknopf für Neustart
O = Funktionsschalter "Economy/Komfort" (mod. HS V)
P = Anzeige Auslösung des Übertemperatur-Thermostaten
Q = Temperaturanzeigelampe
R = Transformator
S = Umwälzpumpenrelais
T = Ventilatorenrelais
U = Gasventilrelais
V = Relais für gesteuertes Dreiwegeventil
W = Regler für Heizungs-Zündungsverzögerung
ZA = Jumper Ventilatornachlauf
ZA
J
W
44
A
B
A01 = Umwälzpumpe
A02 = Ventilator
A03 = Zünder
A04 = Gasventil
A05 = Umschaltventil
A07 = Flammenanzeigesignal
A08 = Wärmefühler
A09 = Brauchwasserfühler (mod. HS V)
A10 = Durchflusswächter Brauchwasser (mod. HS V)
A11 = Durchflusswächter Heizung
A12 = Modulator Gasventil
A13 = Rauchdruckwächter
A14 = Übertemperaturschalter
A15 = Schaltuhr/Raumthermostat
Farben:
Gr = grau
Bl
= weiß
Ro = rosa
Mr = braun
Bl
= blau
Nr = schwarz
R/N = rot/schwarz
FUSE
FUSE
