B. Mesure de résistance d'isolement
Précaution
Lorsque vous effectuez des tests de résistance d'isolement, déchargez le circuit que vous allez mesurer.
Faites attention au maniement du mesureur dans le cas où il y a des entrée de tension dangereuses pendant
la mesure. Vous devez vous assurer que l'objet à mesurer est bien fixé et que vos mains sont loin des pinces.
Ensuite, appuyez sur la touche TEST pour ajouter haute tension.
Ne court-circuitez les câbles d'essai pendant l'entrée d'hautes tensions ou pendant le test de résistance
d'isolement avant que les hautes tensions sont sorties. Ce maniement incorrect peut provoquer des
incendies, des dommages au mesureur ou des lésions personnelles.
N'effectuez pas la mesure pendant plus de 10 secondes lorsque:
o
500V mesure de résistance inférieure à 2MΩ
1000V mesure de résistance inférieure à 5 MΩ
o
1500V mesure de résistance inférieure à 8 MΩ
o
2500V mesure de résistance inférieure à 10 MΩ
o

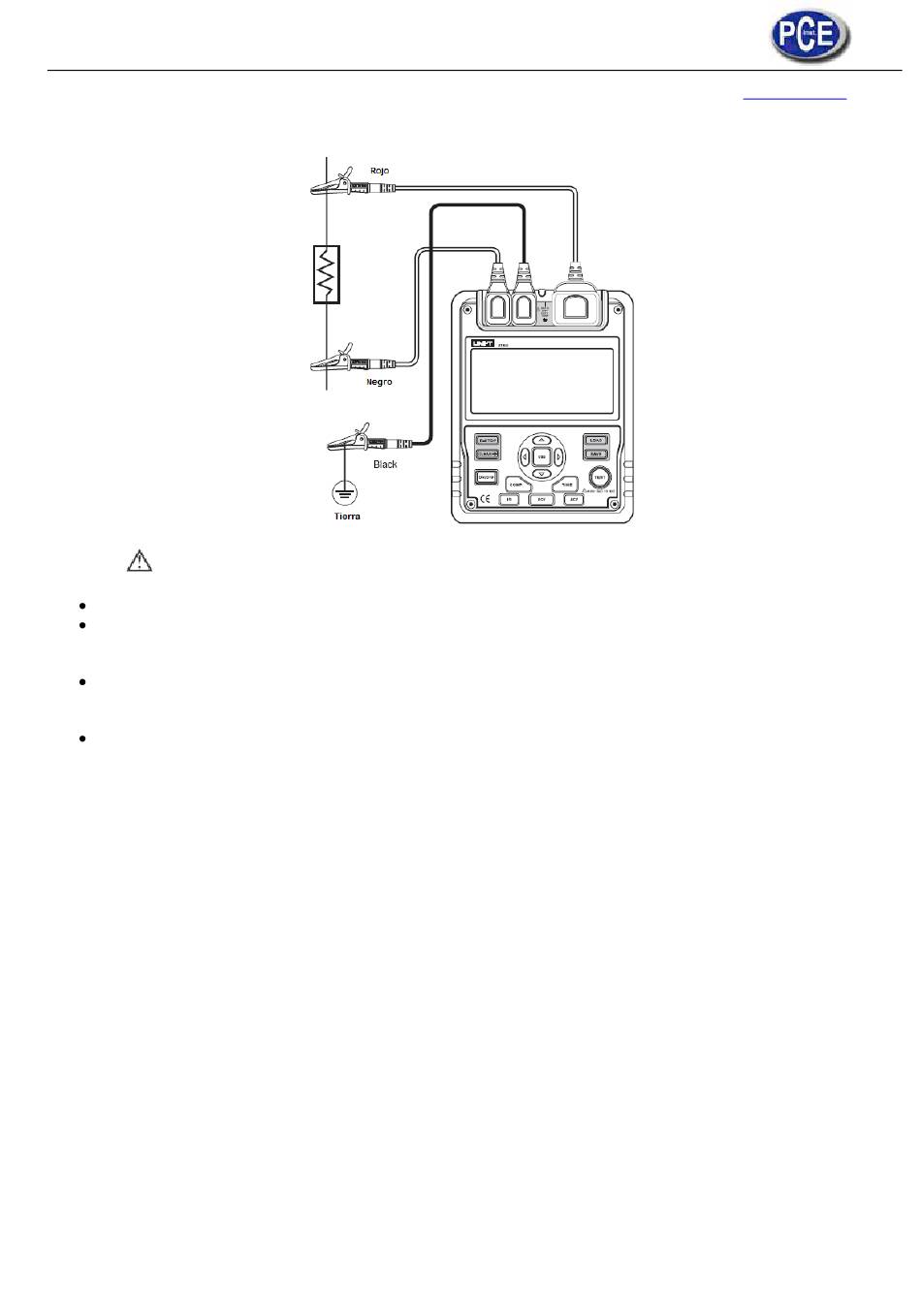

Pour mesurer la résistance d'isolement, configurez le mesureur comme on vous indique dans l'image 5 et effectuez le
suivant:
1. Appuyez sur la touche IR pour sélectionner la mesure de la résistance d'isolement.
2. S'il n'y a pas tension d'entrée, appuyez sur la touche ▲et ▼ pour sélectionner les tensions de 500V,
1000V, 2500V ou 5000V.
3. Lorsque vous effectuez des tests de résistance d'isolement, retirez toute la puissance du circuit à mesurer
et déchargez-le avant de commencer.
4. Insérez le câble d'essai rouge dans le terminal d'entrée LINE et le câble d'essai noir dans le terminal
GUARD.
5. Connectez les pinces à crocodile vert et rouge au circuit que vous souhaitez mesurer.
6. Choisissez ensuite le mode de mesure de résistance d'isolement.
