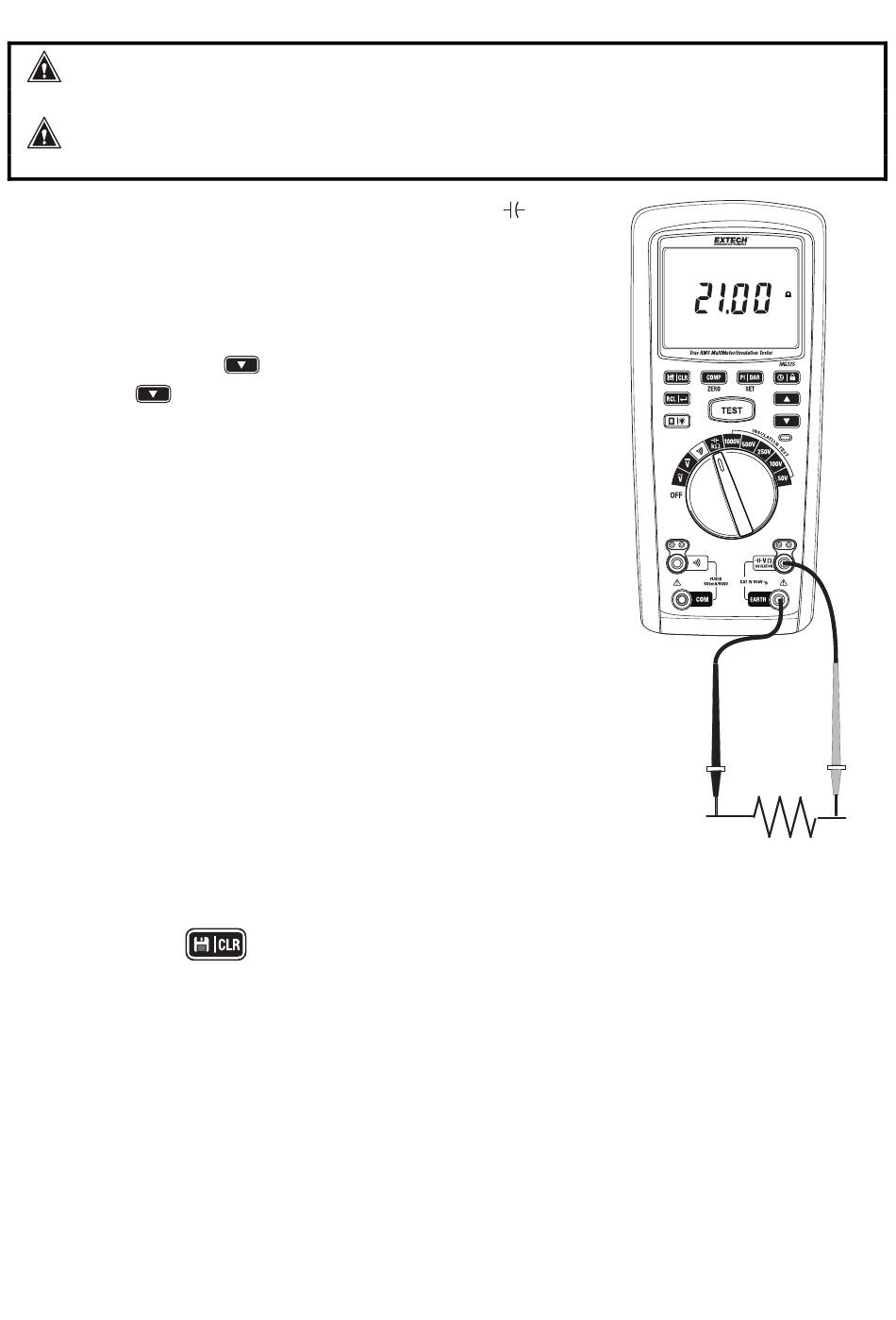

6.6 MESURES DE LA RÉSISTANCE
AVERTISSEMENT : Pour éviter toute décharge électrique, débranchez l'alimentation de l'appareil testé et
déchargez tous les condensateurs avant de mesurer de la résistance. Retirez les piles et débranchez les câbles.
AVERTISSEMENT : Pour éviter toute décharge électrique, ne jamais mesurer la résistance sur des circuits
ou des fils sous tension.
1.
Réglez le commutateur de fonction sur la position
2.
Insérez la fiche banane du câble de test noir dans la prise jack
de terre EARTH (6).
Insérez la fiche banane du câble de test rouge dans la prise
jack positive (7).
3.
Utilisez la touche
touche
mode « Résistance »).
4.
Remettez l'affichage à zéro avant le test : court-circuitez les
sondes de test et notez la valeur. Court-circuitez à nouveau
les sondes de test et maintenez la touche ZÉRO jusqu'à ce
que ZÉRO s'affiche (le relevé est de 0,00 Ω en cas de
réussite). Maintenez à nouveau la touche ZÉRO pour sortir.
5.
Avant le test, il est préférable de déconnecter un côté de la
pièce testée afin que les autres circuits n'interfèrent pas sur la
lecture de la résistance.
6.
Faites toucher les pointes de la sonde sur le circuit ou la pièce
à tester.
7.
La résistance s'affiche sur l'écran principal et le graphique à
barres.
8.
Si le circuit est ouvert, l'afficheur indiquera « > ». Si le
compteur détecte 2V ou plus sur l'appareil testé, le test s'arrête.
9.
Appuyez brièvement sur la touche H (« Hold ») pour « geler » (le H s'affiche) ou « dégeler » (le
H n'est plus affiché) la valeur relevée.
10.
Appuyez sur
11.
Remarque : la fonction de mise hors tension automatique s'active au bout de 10 minutes
d'inactivité. L'appareil émet un signal sonore juste avant de s'éteindre.
pour choisir le mode « Résistance » (la
permet de basculer du mode « Capacitance » au
pour mémoriser le résultat.
k Ω.
9
k
MG325-fr-FR_v1.1 3/16
