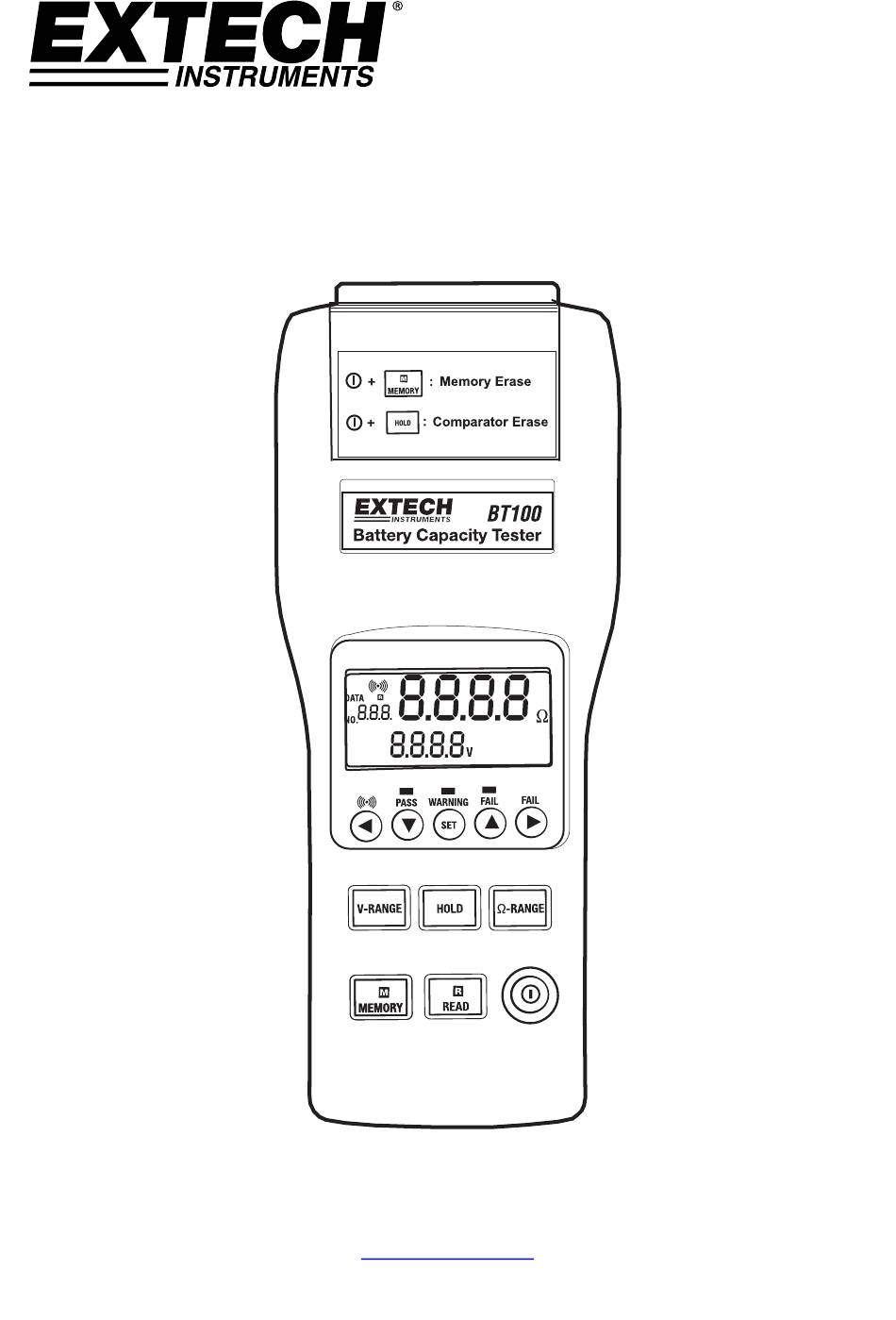

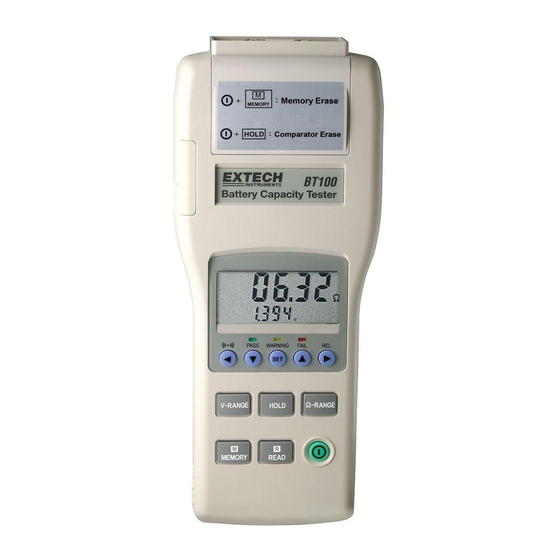

- Page 1 Manuel d’utilisation Testeur de la capacité des batteries Modèle BT100 Manuels d’utilisation disponibles en d’autres langues sur notre site Web www.extech.com ...
-
Page 2: Présentation
Présentation Nous vous remercions d’avoir choisi le modèle BT100 d’Extech. Le testeur de batteries est conçu pour mesurer la résistance interne et la tension de sortie des batteries, y compris les accumulateurs au plomb, les piles au nickel-cadmium, les batteries au lithium-ion et les piles à hydrure métallique de nickel. -
Page 3: Description De L'appareil
12. Connecteur RS-232: Connecteur d’interface PC. 13. Prise d’entrée (–) : Branchement de la fiche du fil d’essai noir. 14. Prise d’entrée (+) : Branchement de la fiche du fil d’essai rouge. BT100-fr-FR_V4.0 11/16... - Page 4 15. Écran LCD (Les indicateurs LED d’état des tests se trouvent sous l’écran LCD) 16. Entrée pour adaptateur secteur BT100-fr-FR_V4.0 11/16...
- Page 5 La batterie a échoué aux tests. Les indications d’état des voyants LED indiquées ci-dessus sont actives lorsque les limites supérieure/inférieure du comparateur concernant la résistance interne et la valeur de seuil du comparateur concernant la tension sont correctement configurées. BT100-fr-FR_V4.0 11/16...
-
Page 6: Fonctionnement
Kelvin à quatre (4) bornes qui éliminent la résistance du fil et la résistance de contact de la sonde. L’application détermine s’il convient d’utiliser le type crocodile ou le type d’insertion de sonde. Sonde de sortie de courant Mesure des tensions Appuyez sur le raccordement à quatre BT100-fr-FR_V4.0 11/16... - Page 7 3. Branchez les fils d’essai à la batterie à tester. 4. La mise à zéro REL doit être effectuée à chaque modification de la gamme de l’appareil, chaque échange de fils d’essai ou après commutation entre tests de résistance et de tension. BT100-fr-FR_V4.0 11/16...
-
Page 8: Comparateur (99 Ensembles)
1. Appuyez sur SET pour activer la fonction Comparateur, et l’indicateur COMP s’affiche sur l’écran. Le comparateur fonctionne après prise des mesures. 2. Utilisez les touches et pour sélectionner le numéro du comparateur souhaité. Le numéro du BT100-fr-FR_V4.0 11/16... - Page 9 ACTIVER l’alerte sonore, et l’indicateur s’affiche sur l’écran, et le signal sonore se déclenche avec un résultat d’AVERTISSEMENT ou d’ÉCHEC. Appuyez à nouveau sur pour désactiver l’alerte sonore. 4. Appuyez à nouveau sur SET pour désactiver la fonction Comparateur. BT100-fr-FR_V4.0 11/16...
-
Page 10: Enregistrement Des Données
HORS TENSION le testeur. 2. Appuyez sur la touche MEMORY et maintenez-la enfoncée, et tout en maintenant enfoncée la touche MEMORY, appuyez sur la touche . L’indicateur CLr s’affiche sur l’écran et toutes les lectures enregistrées sont effacées de la mémoire. BT100-fr-FR_V4.0 11/16... -
Page 11: Données Techniques
Six (6) piles « AA » de 1,5 V (adaptateur secteur 9 V AC en option) Consommation électrique maximum 1,0 V A Fonctionnement en continu maximum 7 heures env. Altitude 2 000 m max. Dimensions 250 x 100 x 45 mm (9,8 x 3,9 x 1,7 po) BT100-fr-FR_V4.0 11/16... - Page 12 Poids 500 g (1,1 lb) env. (piles comprises) Accessoires Fils d’essai et piles Équipement en option Adaptateur secteur (sortie 9 V) BT100-fr-FR_V4.0 11/16...
- Page 13 Aucune entrée de tension AC n’est autorisée Tension maximum autorisée entre bornes d’entrée et terre : 60 V DC/AC DANGER Ne pas dépasser la tension d’entrée maximale admissible (60 V DC/AC) aux bornes de mesure. Cela pourrait entraîner des blessures corporelles et/ou endommager l'appareil. BT100-fr-FR_V4.0 11/16...
-
Page 14: Entretien
Logiciel PC Vue d'ensemble Le logiciel fourni combine la fonctionnalité d’acquisition de données et d’enregistreur de données. Veuillez consulter le Guide d’utilisation du logiciel livré avec le logiciel pour connaître la méthode d’utilisation du logiciel. Copyright © 2013‐2016 FLIR Systems, Inc. BT100-fr-FR_V4.0 11/16... - Page 15 Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit www.extech.com BT100-fr-FR_V4.0 11/16...
