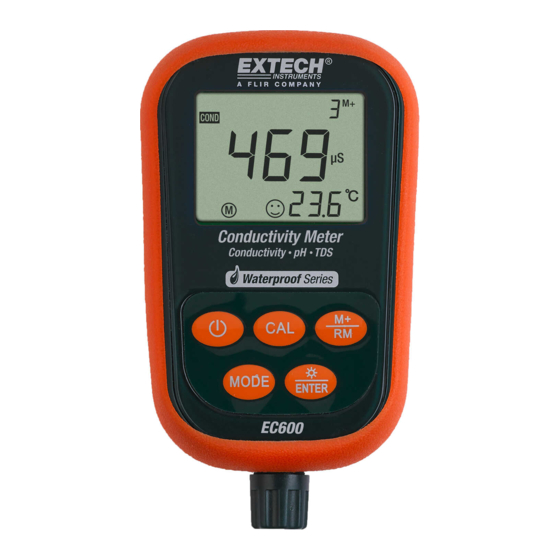

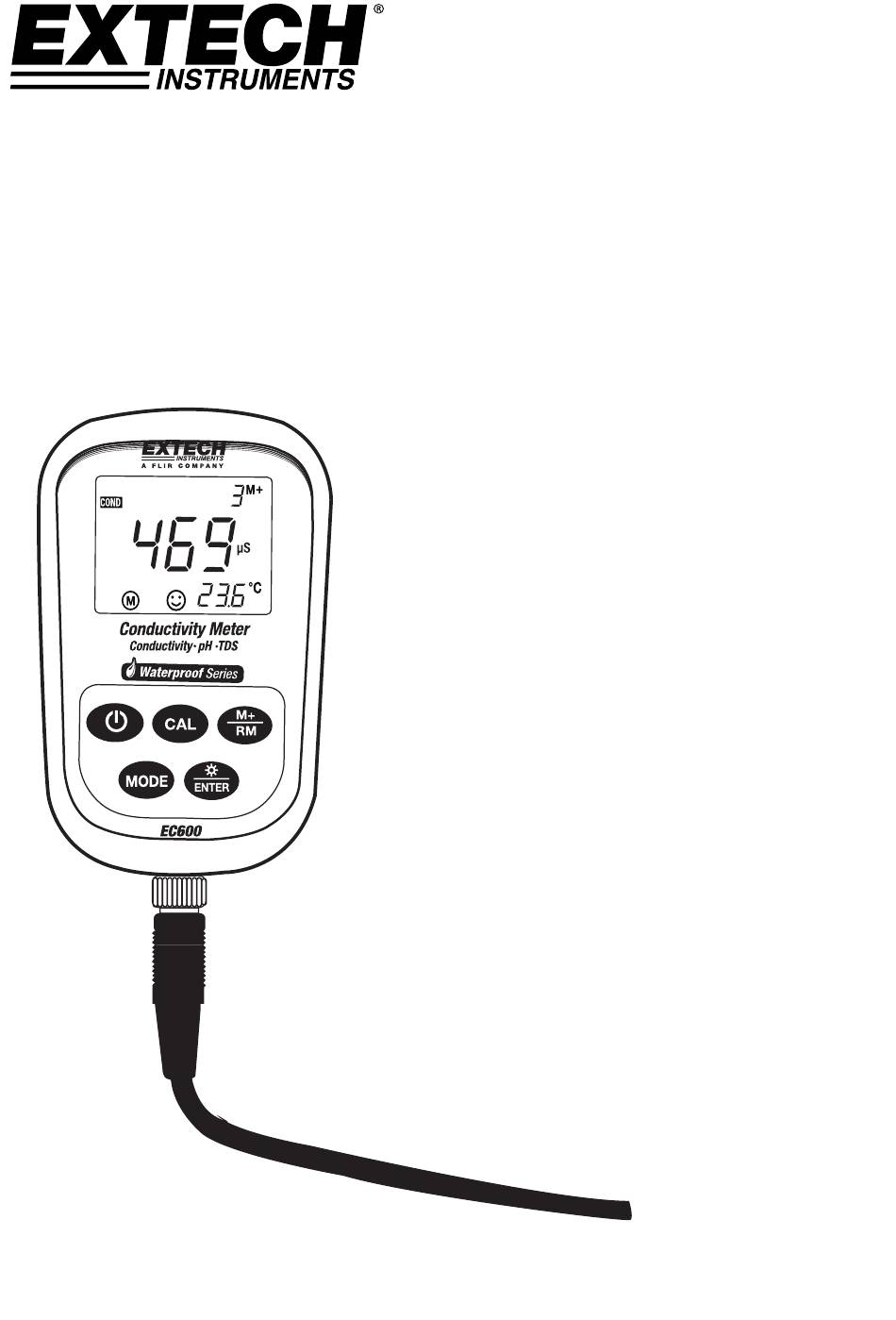

- Page 1 MANUEL D’UTILISATION Testeur de conductivité/pH numérique Modèle EC600...
-
Page 2: Présentation
Pour obtenir la dernière version de ce manuel d’utilisation, visitez notre site Web (www.extech.com). Filiale détenue à 100 % par FLIR Systems, Inc., Extech Instruments est une marque certifiée ISO- 9001. -
Page 3: Description De L'appareil
3. 888 (Numéro de série des données stockées), M+ (Indicateur des mesures à stocker), RM (Indicateur des lectures à rappeler) 4. Unités de mesure 5. Lecture de température 6. Icône de stabilité des mesures 7. Icônes de calibrage 8. Icône pile faible EC600-fr-FR_v2.5 3/15... -
Page 4: Description Du Clavier
(l’icône de visage souriant s’affiche après stabilisation de la lecture). Appuyez sur la touche M+/RM pendant un court instant pour mémoriser une lecture. L’indicateur M+ s’affiche et le numéro de série du point de données augmente. EC600-fr-FR_v2.5 3/15... - Page 5 9. Appuyez à nouveau sur CAL et l’indicateur « 10.01 » clignote sur l’écran 10. Après stabilisation de l’affichage, l’icône de calibrage à 3 points s’affiche Calibrage à 1 point et 2 points Remarque : l’utilisateur peut calibrer avec un ou deux points seulement, lorsque la mesure attendue EC600-fr-FR_v2.5 3/15...
- Page 6 Définition de la compensation de Activé/Désactivé température du pH de l’eau distillée (OFF/ON) (reportez-vous à la remarque qui figure sous ce tableau) Définition de la compensation en Activé/Désactivé température du pH de l’eau distillée (OFF/ON) mélangée à de l’ammoniaque EC600-fr-FR_v2.5 3/15...
- Page 7 2. Appuyez un court instant sur MODE pour passer au paramètre suivant (P4), ou appuyez sur ENTER pour retourner au mode de mesure normal Paramètre P4 (Réglage des unités de mesure de température) 1. Dans le menu P4, utilisez les touches CAL ou M+/RM pour activer ou désactiver cette fonction EC600-fr-FR_v2.5 3/15...
- Page 8 La solution de trempage contenue dans la bouteille de protection fournie est utilisée pour maintenir l’activation dans l’ampoule en verre et la jonction. Desserrez la capsule, retirez l’électrode, puis rincez-la dans de l’eau distillée avant toute prise de mesures. Insérez EC600-fr-FR_v2.5 3/15...
- Page 9 L’utilisateur peut également essayer de régler le problème en restaurant les paramètres d’usine de l’appareil sous le Paramètre P7 (présenté en détail dans une section précédente). La durée de vie de l’électrode peut être écourtée par une utilisation intensive, des conditions extrêmes et un entretien incorrect. EC600-fr-FR_v2.5 3/15...
- Page 10 Dans le menu P2, utilisez les touches CAL ou M+/RM pour sélectionner un délai de mise hors tension : 0, 10 ou 20 minutes Appuyez un court instant sur MODE pour revenir au paramètre P1 ou appuyez sur ENTER pour retourner au mode de mesure normal EC600-fr-FR_v2.5 3/15...
-
Page 11: Mode De Mesure De Conductivité
(a) (Série Europe et États-Unis) — 84 μS/cm, 1 413 μS/cm, 12,88 mS/cm et 111,9 mS/cm (b) (Série Chine) — 146,6 μS/cm, 1 408 μS/cm, 12,85 mS/cm et 111,3 mS/cm Le modèle EC600 offre une fonction de calibrage à un point unique. L’utilisateur peut sélectionner la EC600-fr-FR_v2.5 3/15... - Page 12 Coefficient de compensation de température Solution saline NaCl 2,12 % Solution de NaOH à 5 % 1,72 % Solution d’ammoniaque diluée 1,88 % Solution d’acide chlorhydrique à 1,32 % 10 % Solution d’acide sulfurique à 5 % 0,96 % EC600-fr-FR_v2.5 3/15...
- Page 13 0,00 à 9,99 % compensation de température Calibrage à l’aide de constantes d’électrode Unités de température ℃ ℉ Réglage de la durée du rétro- 0,1, 3, 6 minutes éclairage de l’écran 0,10, 20 minutes Réglage de la mise hors tension automatique EC600-fr-FR_v2.5 3/15...
- Page 14 1. Dans le menu P6, utilisez les touches CAL ou M+/RM pour sélectionner l’unité de mesure (C ou 2. Appuyez un court instant sur MODE pour passer au paramètre suivant (P7), ou appuyez sur ENTER pour retourner au mode de mesure normal EC600-fr-FR_v2.5 3/15...
- Page 15 Remplacez l’électrode si les méthodes de nettoyage décrites ci-dessus s’avèrent inefficaces. Restaurez les paramètres d’usine de l’appareil (Paramètre P9) si vous remarquez un fonctionnement anormal. Si la procédure de restauration ne résout pas le problème, retournez l’appareil à des fins d’évaluation. EC600-fr-FR_v2.5 3/15...
-
Page 16: Données Techniques
Appareil uniquement : ± 1 % P.E. ; avec sonde : ± 2 % P.E. Constante d’électrode 0,1/1/10 cm Températures de référence 25, 20 et 18 C (77, 68 et 64 Compensation de température 0 à 50 C (32 à 122 F) Automatique EC600-fr-FR_v2.5 3/15... - Page 17 Humidité ambiante ≤85% Classe de protection IP IP57 : résistant à l'eau et à la poussière 0 à 100 g/L 1 g/L (Total des solides dissous) * voir polynomiale conception 442 méthode Tableau 1 Méthode de conversion TDS EC600-fr-FR_v2.5 3/15...
- Page 18 0.57 4860 0.54 7608 0.85 12880 7447 0.58 7230 0.56 11367 0.88 15000 8759 0.58 8532 0.57 13445 0.90 Copyright © 2014‐2015 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. ISO‐9001 Certified www.extech.com EC600-fr-FR_v2.5 3/15...
