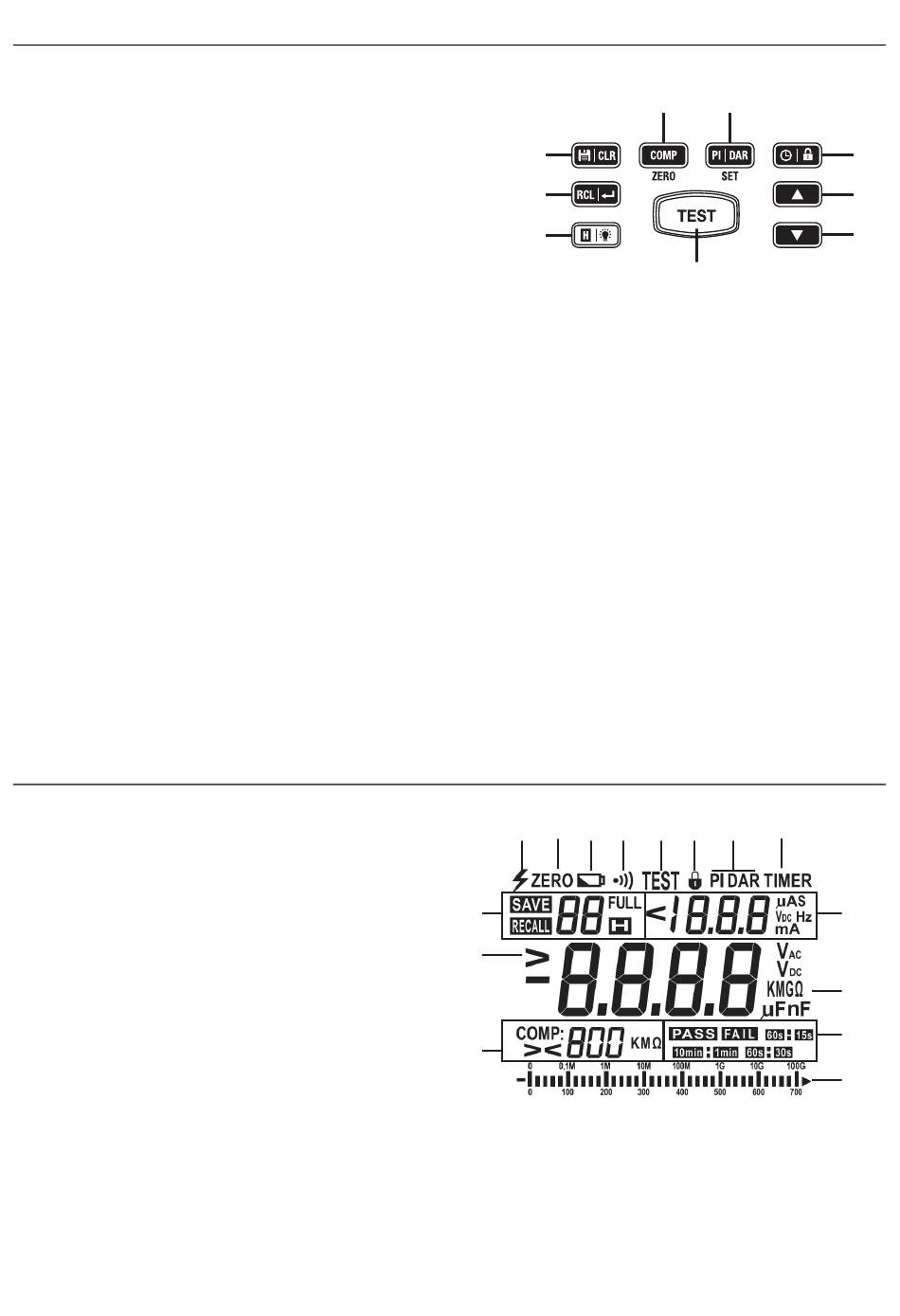

4. Boutons de commande
1.
Marche/arrêt de la mémorisation des données
(appuyer brièvement), uniquement pour les
modes : tension CA/CC, résistance, et capacité.
Permet également d'allumer le rétro-éclairage
(appuyer longtemps).
2.
Appuyer brièvement pour rappeler les valeurs
mémorisées. Appuyer brièvement une autre fois
pour quitter ce mode. Également utilisé comme
bouton de confirmation « ENTRÉE » en mode
CONFIGURATION.
3.
Sauvegarde du relevé (appuyer brièvement) et effacement de tous les relevés stockés (appuyer
longtemps)
4.
Comparateur (appuyer brièvement) et remise à zéro (appuyer longtemps)
5.
Sélection du mode PI et DAR (appuyer brièvement). Touche servant également à accéder au
mode CONFIGURATION (appui long) où l'on peut personnaliser les tests de résistance
d'isolement et de continuité.
6.
Bouton de verrouillage du test d'isolement (appuyer longtemps pour activer/désactiver le
verrouillage)
7.
Flèche vers le haut pour la navigation et pour faire défiler les relevés en mémoire
8.
Flèche vers le bas pour la navigation et pour faire défiler les relevés en mémoire Touche
également utilisée pour sélectionner les modes de capacité et de résistance lorsque le
commutateur de fonction est défini sur la position capacité et résistance.
9.
Appuyer pour démarrer les tests d'isolement et de faible résistance. Hautes tensions de sortie
des tests d'isolement et mesure de la résistance d'isolement.
5. Symboles et voyants
1. Alerte de la tension du test en sortie
2. Fonction ZERO
3. État de chargement des piles
4. Signal sonore
5. TEST en cours
6. Test VERROUILLÉ
7. Modes de test IP/RAD
8. Minuterie EN MARCHE
9. Écran auxiliaire
10. Écran principal
11. Durée du test IP/RAD
12. Représentation incrémentielle de la mesure
13. Comparateur : test (échec ou réussite) [PASS, FAIL] unités [K, M] et valeur de référence.
14. Symbole d'alerte de dépassement
15. Sauvegarde/rappel des relevés en mémoire (01 à 99) ; l'icône de mémorisation des données [H]
s'affiche aussi dans cette zone
3
2
1
1 2 3 4 5 6 7
15
14
13
6
4
5
9
8
