Rapport d'absorption diélectrique (DAR)
Le test d'absorption diélectrique permet de calculer le rapport entre la mesure de la résistance au
bout d'une minute et la mesure de la résistance au bout de 30 secondes. Les résultats sont
déterminés par le type, l'âge et l'état du matériau isolant testé. Des normes et des procédures de
test établies doivent être utilisées pour définir les critères d'acceptation/de rejet de chaque
application.
Rapport d'absorption diélectrique = Résistance au bout d'une minute/Résistance au bout de 30 secondes
1. Branchez le fil d'essai de terre de couleur noire à la prise de terre et le fil d'essai rouge aux
connecteurs LINE et COM.
2. Branchez les extrémités des embouts au circuit à tester.
3. Positionnez le commutateur de fonctions sur la tension de test d'isolation de votre choix.
4. Utilisez le bouton PI/DAR pour sélectionner la fonction de rapport d'absorption diélectrique
(DAR) pour TIME1.
5. Appuyez et maintenez enfoncé le bouton PRESS TO TEST et tournez-le ensuite dans le
sens des aiguilles d'une montre pour le positionner sur LOCK. Le signal retentit pendant le
test.
6. A la fin du test, l'écran LCD affiche PASS si le rapport d'absorption diélectrique est
supérieur à 1 ou FAIL s'il est inférieur à 1.
7. Maintenez les fils d'essai branchés à l'appareil en cours de test et relâchez le bouton
PRESS TO TEST. Le circuit se décharge par le biais de l'appareil. Pendant la décharge du
circuit, l'icône - clignote.
8. Appuyez sur le bouton STOP pour effacer les résultats.
Facteurs à prendre en compte en matière de mesure de la résistance d'isolation

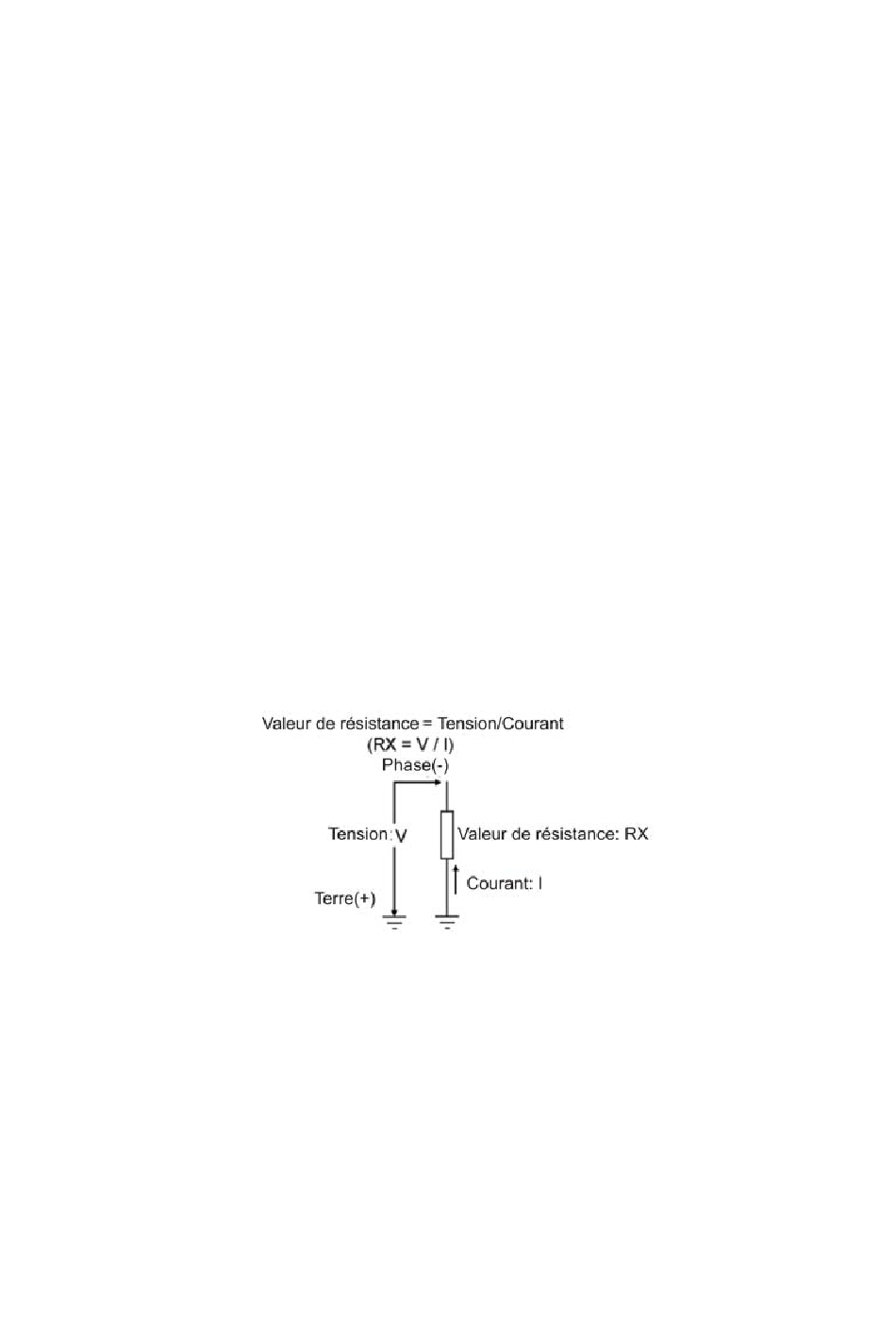

La résistance d'un isolant est déterminée en appliquant une tension de test à l'isolant et en
effectuant une prise de mesure de l'intensité de courant ultérieure.
Remarque :
 La résistance d'isolation d'un appareil peut ne pas être stable ; par conséquent, les lectures
fournies par l'appareil peuvent varier.
 Un signal sonore retentit pendant le test ; cela fait partie du fonctionnement normal.
 Les mesures effectuées sur une charge capacitive peuvent prendre du temps.
 Les tests de résistance d'isolation produisent une tension positive (+) à partir de la borne de
terre et une tension négative (-) à partir de la borne de ligne.
