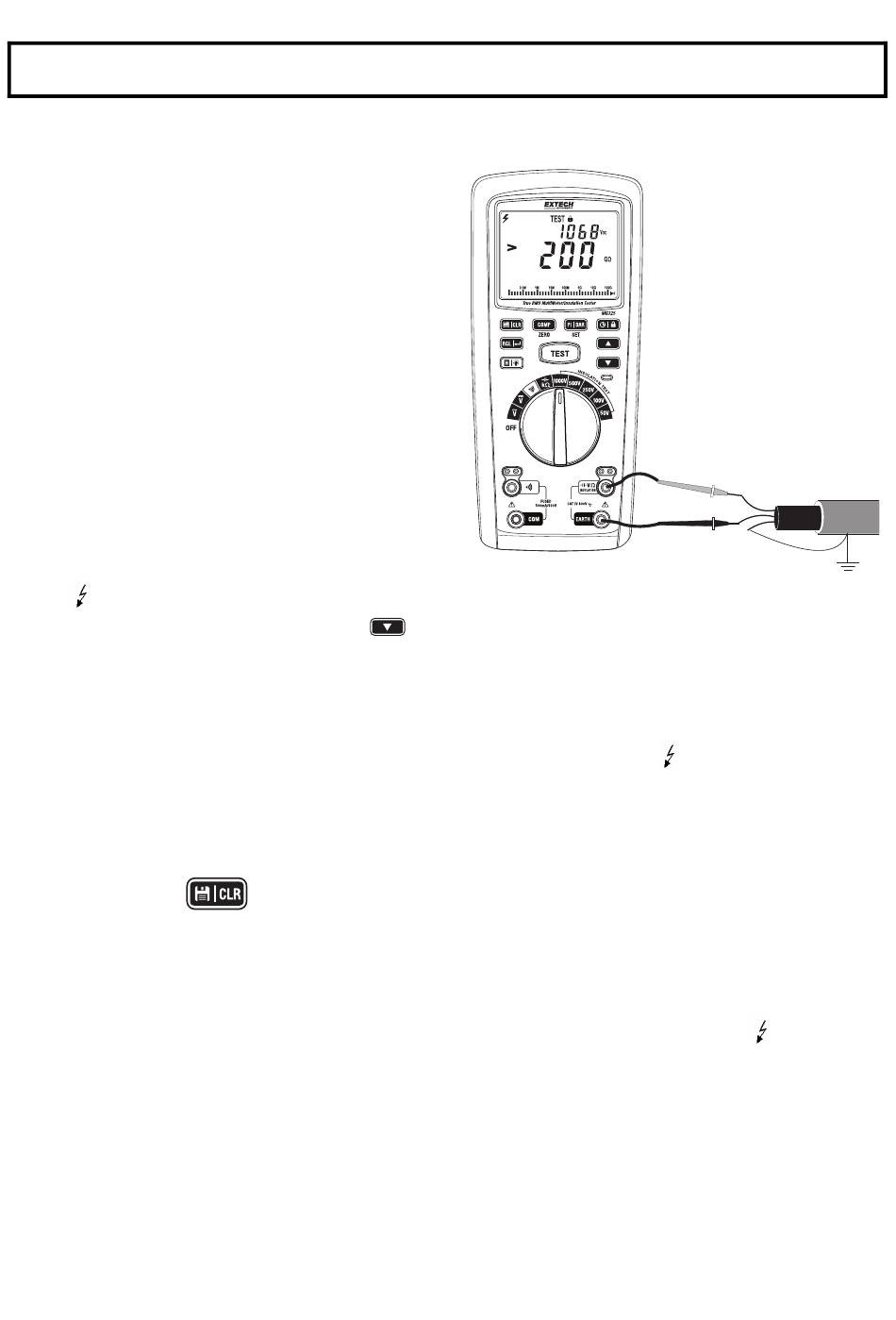

6.9 MESURES DE LA RÉSISTANCE D'ISOLEMENT
Remarque : Débranchez l'appareil testé de toute source d'alimentation électrique et protégez-le
contre tout « courant parasite ».
1.
Connectez le cordon rouge à la prise jack positive (7) INSULATION (isolement) et le cordon
noir à la prise jack (6) négative EARTH (mise à la terre). Connectez l'extrémité de la sonde
des câbles de test au circuit testé.
2.
Placez le sélecteur rotatif sur l'une des
positions de test « Insulation Resistance »
(résistance d'isolement) : 50V, 100V, 250V,
500V ou 1000V. La tension de test
sélectionnée est indiquée sur l'écran
auxiliaire.
3.
Appuyez sur le bouton « TEST » du
compteur (ou sur les câbles de test, s'ils
sont munis du bouton « TEST ») pour
lancer le test (« TEST » s'affiche).
4.
L'écran principal et le graphique numérique
à barres affichent la résistance d'isolement
en Ω.
5.
La tension du test en courant continu sera
indiquée sur l'écran auxiliaire, le symbole
clignote, et le voyant rouge du panneau avant s'allume. Quand le test est en cours
d'exécution, appuyez sur la flèche
auxiliaire à l'affichage du courant de fuite.
6.
Le multimètre est configuré par défaut en mode verrouillage (l'icône de verrouillage s'affiche),
ainsi le test sera lancé sans avoir à maintenir la touche TEST.
7.
Appuyer sur la touche TEST pour arrêter le test.
8.
À la fin de chaque test, la haute tension s'arrête (le symbole d'alerte
s'éteignent), la valeur de résistance mesurée est maintenue sur l'écran principal, et le
multimètre décharge en interne la tension restante.
9.
Appuyez brièvement sur la touche H (« Hold ») pour « geler » (icône H) ou « dégeler » (pas
d'icône H) la valeur relevée.
10. Appuyez sur
11. Utilisez le mode « SETUP » (configuration) pour affiner la tension du test, régler l'heure du test
par défaut et définir une valeur de comparaison. Voir le paragraphe sur le mode « SETUP »
(configuration) pour plus de détails.
Remarque : Si le circuit testé est sous tension et qu'il a un potentiel de tension (CA/CC) supérieur à
25 V, le compteur ne réalisera pas le test (l'afficheur indiquera « >25V », le symbole
clignoter et le signal sonore va retentir). Si le circuit testé n'est sous tension ou si la tension est
inférieure à 25 V, le compteur commencera à appliquer la tension à ce circuit.
Remarque : Ne jamais déplacer le sélecteur de fonction vers un autre mode en cours de test.
Veuillez patienter jusqu'à la fin du test et retirer les câbles de test de l'appareil avant de déplacer le
sélecteur de fonction.
pour basculer de l'affichage de la tension de l'écran
pour mémoriser le résultat
12
et le voyant lumineux
se mettra à
MG325-fr-FR_v1.1 3/16
