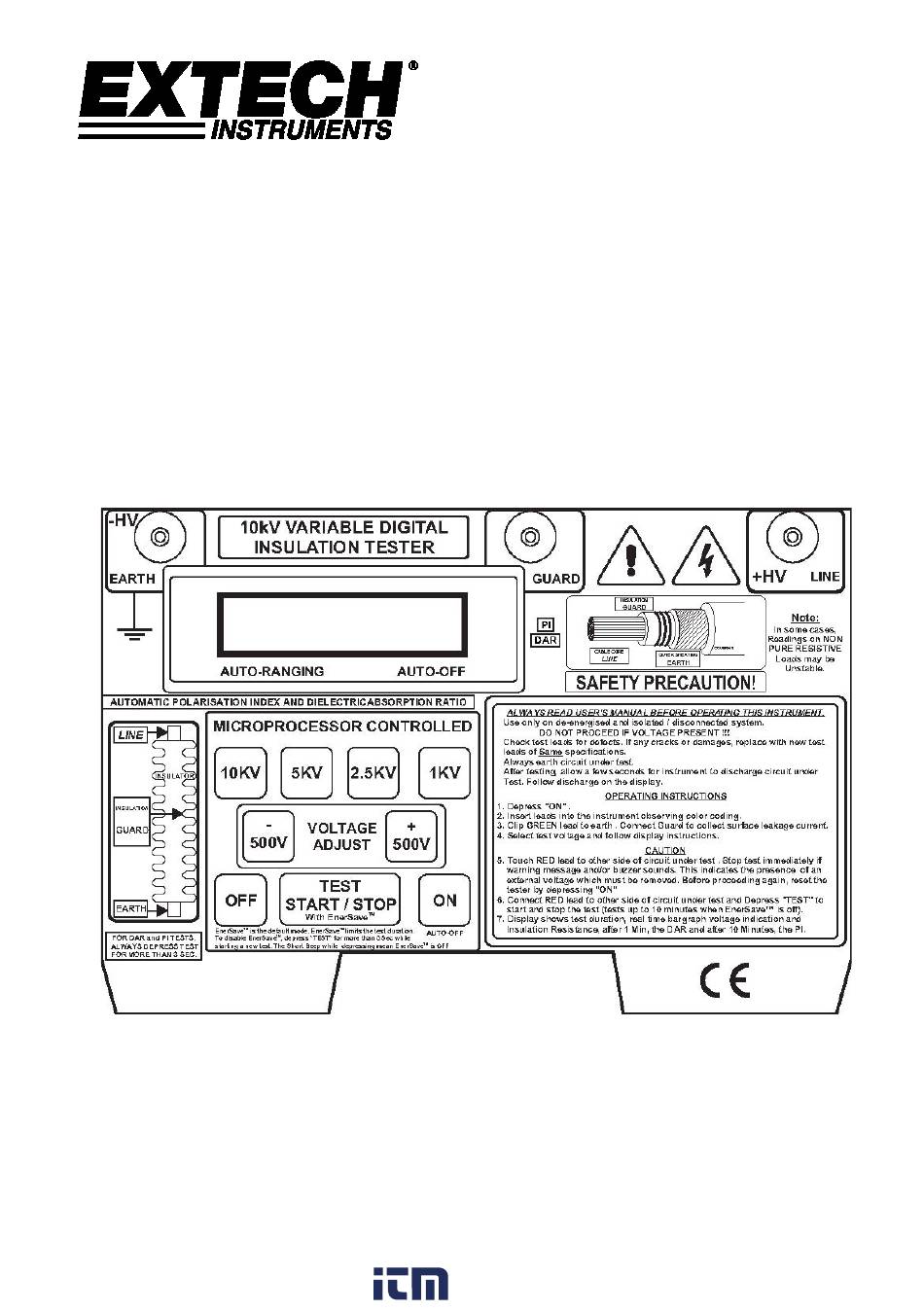

- Page 1 Manuel de l'utilisateur Testeur numérique d’isolation haute tension 10 KV Modèle MG500 800.561.8187 information@itm.co www. .com...
- Page 2 Présentation Nous vous remercions d'avoir choisi le modèle MG500 de Extech Instruments. Cet appareil est livré entièrement testé et calibré et, sous réserve d’une utilisation adéquate, vous pourrez l’utiliser pendant de nombreuses années en toute fiabilité. Pour avoir accès à la dernière version du présent manuel d’utilisation, aux mises à...
- Page 3 En cas de branchement à un circuit sous tension, une tonalité à intervalles brefs retentit et un message d’avertissement s’affiche. Dans ce cas, interrompez les tests, puis débranchez immédiatement l’appareil du circuit testé. MG500-fr-FR_v1.3 3/17 800.561.8187 information@itm.co www.
- Page 4 Protection contre les surcharges o Indicateur de piles faibles o Fonction de mise hors tension automatique o Avertissement de la présence de tension externe (> 500 V AC ou V DC) MG500-fr-FR_v1.3 3/17 800.561.8187 information@itm.co www. .com...
- Page 5 1 KV Bouton de réglage de tension (-) Remarque : Le compartiment à piles se trouve à la base de l’appareil et le compartiment des fils d’essai se trouve à l’arrière de la façade supérieure. MG500-fr-FR_v1.3 3/17 800.561.8187 information@itm.co www.
- Page 6 MÊMES caractéristiques techniques. Mettez toujours à la terre tout circuit testé. Après exécution des tests, patientez quelques secondes pour que l’appareil décharge le circuit testé. Suivez la décharge sur l’écran. MG500-fr-FR_v1.3 3/17 800.561.8187 information@itm.co www. .com...
- Page 7 Branchez le fil d’essai bleu en option (Conducteur de protection contre les fuites de courant) à la prise de tests bleue. REMARQUE : Le fil bleu (Conducteur de protection contre les fuites de courant) est relié directement à la partie supérieure du conducteur de protection bleu du fil d’essai rouge. MG500-fr-FR_v1.3 3/17 800.561.8187 information@itm.co www.
- Page 8 à l’aide des boutons de réglage de tensions (± 500 V) qui fait défiler les tensions de tests disponibles par paliers de 500 V ou en appuyant sur un des boutons prédéfinis des tensions de tests (10 kV, 5 kV, 2,5 kV, 1 Kv). MG500-fr-FR_v1.3 3/17 800.561.8187 information@itm.co www.
- Page 9 Pour contourner ce mode et exécuter un test plus long (10 minutes) appuyez sur le bouton de test pendant plus de 3 secondes lors du démarrage d'un essai. MG500-fr-FR_v1.3 3/17 800.561.8187 information@itm.co www.
- Page 10 DAR = (valeur DAR) 7. Pour effectuer un autre test, appuyez sur le bouton TEST START/STOP, l’instruction Connecter les fils devrait s’afficher sur l’écran ; l’appareil est à présent prêt à effectuer un nouveau test. MG500-fr-FR_v1.3 3/17 800.561.8187 information@itm.co www.
- Page 11 À la fin d’un test, l’appareil décharge automatiquement la haute tension. L’état de décharge automatique s’affiche sur l’écran. Pendant la décharge le signal sonore retentit et, après décharge complète, l’indicateur HOLD (maintien) s’affiche sur l’écran. MG500-fr-FR_v1.3 3/17 800.561.8187 information@itm.co www.
- Page 12 être vérifiés individuellement. Si le moteur est débranché au niveau de ses bornes, connectez le fil ROUGE au boîtier moteur mis à la masse et le fil VERT à l’un des fils du moteur. MG500-fr-FR_v1.3 3/17 800.561.8187 information@itm.co www.
- Page 13 Référez-vous aux schémas ci-dessous concernant les trois tests possibles. DISPOSIT MASSE MASSE LIGNE LIGNE DISPOS MASSE LIGNE Un conducteur à toute Test sur un conducteur à Test sur un conducteur borne négative ou borne à la masse tous les conducteurs de terre MG500-fr-FR_v1.3 3/17 800.561.8187 information@itm.co www. .com...
- Page 14 Applications de mesures de résistance inhabituelle d’isolation o De la peinture ou du vernis spécial peut être utilisé comme isolant sur des transformateurs et d’autres applications électriques o Couvertures isolantes, combinaisons et gants peuvent également être testés MG500-fr-FR_v1.3 3/17 800.561.8187 information@itm.co www.
- Page 15 RÉSISTANCE DUE À LA CONTAMINATION RÉSISTANCE DE L’ISOLATEUR FUITE DISPOSITIF DE SÉCURITÉ Remarques : La résistance résultant de la contamination peut réduire la résistance totale. Un nettoyage régulier peut réduire la consommation d’énergie du système. MG500-fr-FR_v1.3 3/17 800.561.8187 information@itm.co www. .com...
- Page 16 Avertissement : Afin de prévenir tout risque d’électrocution ou de ne pas endommager l’appareil, ne laissez pas de l’eau ni tout autre liquide s’infiltrer dans le boîtier. Rangez l’appareil dans un endroit sec. MG500-fr-FR_v1.3 3/17 800.561.8187 information@itm.co www.
- Page 17 • IEC/EN 61010-1:2001 // EN 61326-1, EN55011+A1+A2, En 61000-4-2+A1+A2, En 6100-4-3+A1 • EN 6100-4-8+A1 Copyright © 2013-2017 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit ISO-9001 Certified MG500-fr-FR_v1.3 3/17 800.561.8187 information@itm.co www. .com...
