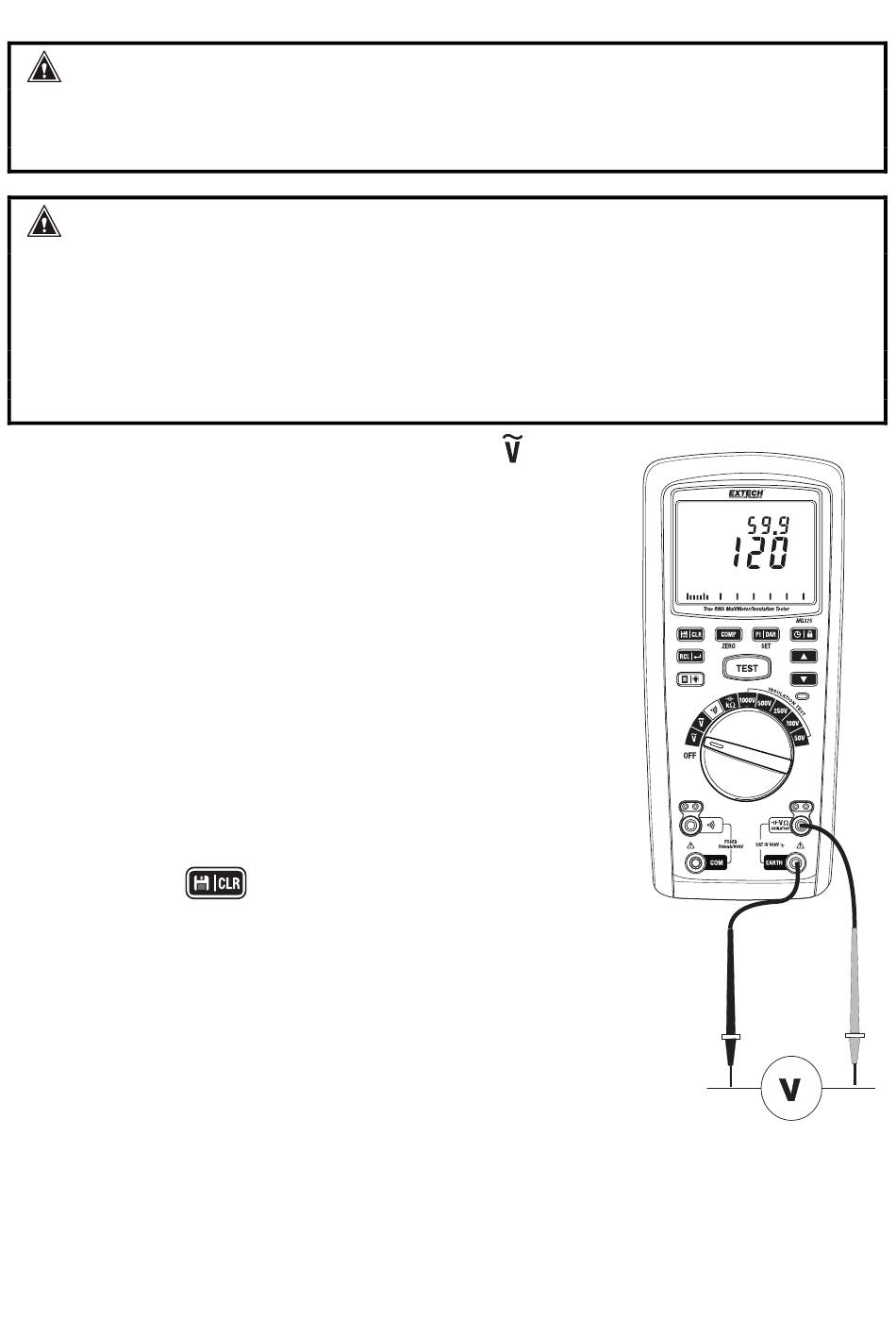

6.5 MESURES DE TENSION ALTERNATIVE
AVERTISSEMENT : Risque d'électrocution. Il est possible que les extrémités de la sonde ne soient pas
assez longues pour atteindre les parties sous tension de certaines prises de courant en 240 V car les points de
contact sont trop en profondeur. Ainsi, le relevé peut indiquer 0 volt même si la prise est sous tension. Veillez à
ce que les pointes touchent les contacts métalliques à l'intérieur de la prise avant de supposer une absence de
tension.
MISE EN GARDE :
Ne pas mesurer les tensions alternatives si un moteur est présent sur circuit, ALLUMÉ ou ÉTEINT. De fortes
hausses de tension peuvent se produire et endommager le compteur.
Ne pas mesurer des tensions supérieures à 600 V
Quand la tension mesurée est > à 60V CC ou à 600V CA l'icône d'avertissement clignote dans le coin supérieur
gauche.
Ne pas mesurer les tensions alternatives si un moteur est présent sur circuit, ALLUMÉ ou ÉTEINT. De fortes
hausses de tension peuvent se produire et endommager le compteur.
1.
Réglez le commutateur de fonction sur la position
2.
Insérez la fiche banane du câble de test noir dans la prise jack
de terre EARTH (6).
Insérez la fiche banane du câble de test rouge dans la prise
jack positive V (7).
3.
Faites toucher l'extrémité de la sonde du câble noir au côté
neutre du circuit.
Faites toucher l'extrémité de la sonde du câble rouge au côté
« sous tension » du circuit.
4.
Lisez la tension sur l'écran principal et le graphique à barres.
5.
Lisez la fréquence sur l'écran auxiliaire (en haut à droite)
6.
Appuyez brièvement sur la touche H (« Hold ») pour « geler »
(le H s'affiche) ou « dégeler » (le H n'est plus affiché) la valeur
relevée.
7.
Appuyez sur
8.
Remarque : la fonction de mise hors tension automatique
s'active au bout de 10 minutes d'inactivité. L'appareil émet un
signal sonore juste avant de s'éteindre.
pour mémoriser le résultat.
.
8
Hz
V
AC
0
100
200
300
400
500
600
700
MG325-fr-FR_v1.1 3/16
