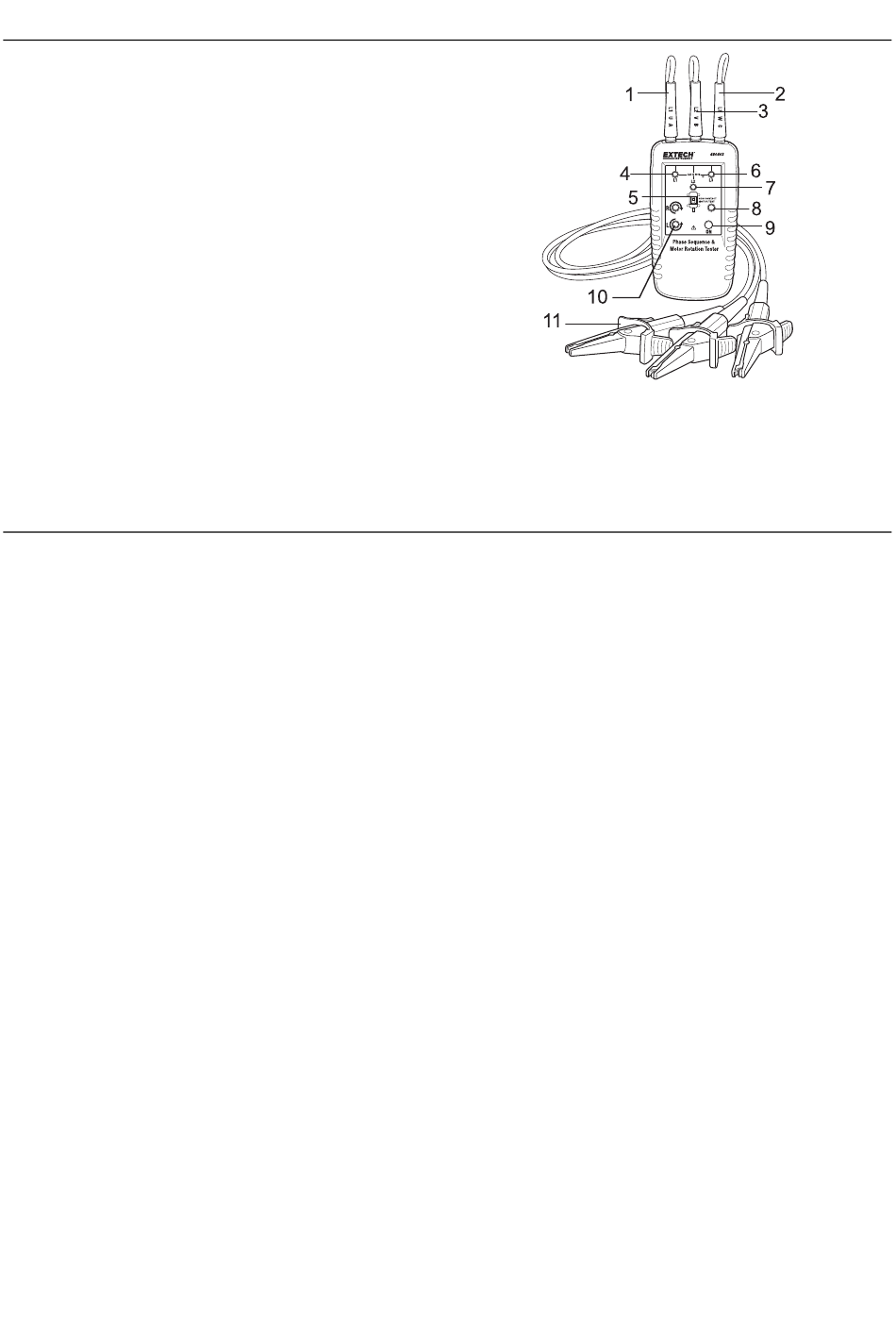

Description de l'appareil

1. Borne d'entrée du mètre pour fil d'essai L1
2. Borne d'entrée du mètre pour fil d'essai L3
3. Borne d'entrée du mètre pour fil d'essai L2
4. Témoin LED d'état L1
5. Symbole d'orientation pour les tests
effectués sans contact
6. Témoin LED d'état L3
7. Témoin LED d'état L2
8. Témoin LED d'état de mise sous tension
9. Bouton ON
10. Témoins LED d'état « left » et « right »
(gauche et droite) correspondant respectivement au sens contraire des aiguilles d'une montre/sens
des aiguilles d'une montre
11. Pinces crocodiles des fils d'essai

Fonctionnement

Détermine le sens de rotation des phases
1. Branchez les fils d'essai à code couleur fournis aux bornes d'entrée pour fils d'essai du mètre situées
sur la partie supérieure du mètre.
2. Branchez les sondes d'essai aux trois phases secteurs du système testé.
3. Appuyez et maintenez enfonce sur le bouton ON pour mettre le mètre sous tension.
4. Les témoins L1, L2 et L3 s'allument pour chaque phase branchée, respectivement.
5. Les flèches correspondant au sens de rotation contraire aux aiguilles d'une montre et au sens des
aiguilles d'une montre avec les icônes « L » ou « R » (gauche ou droite) indiquent le sens de la rotation
des phases (ordre de phases) du secteur.
6. Pour comprendre l'état d'un test, sur la base de l'état des témoins LED du panneau avant du mètre,
reportez-vous au tableau imprimé sur le mètre.
Remarque : Les témoins LED de rotation s'allument même si une des sondes d'essai est branchée
à un conducteur neutre ou de mise à la terre de l'une des phases secteur.
Vérification du sens de rotation du moteur (méthode de test avec contact)
1. Branchez les fils d'essai à couleur indicative fournis aux bornes d'entrée pour fils d'essai du
mètre situées sur la partie supérieure du mètre.
2. Branchez les sondes d'essai (crocodiles) aux trois bornes du moteur (L1 à U, L2 à V et L3 à W).
3. Appuyez et maintenez enfonce sur le bouton ON. Le témoin ON vert indique que l'instrument
est prêt pour effectuer des tests.
4. Faites faire à l'arbre moteur une semi-rotation vers la droite.
Remarque : vous devez faire tourner l'arbre avec suffisamment de vitesse pour générer une
tension qui peut être détectée.
5. Les flèches correspondant au sens et au sens contraire des aiguilles d'une montre avec les
icônes gauche/droite « L » ou « R » indiquent le sens de rotation du moteur.
