montageablauf

Bei Nichtbeachtung dieser Anweisung kann dies zu Beschädigungen an der Verbindungstechnik, zu Sachschäden am Werkzeug und zu Personen-
schäden führen!

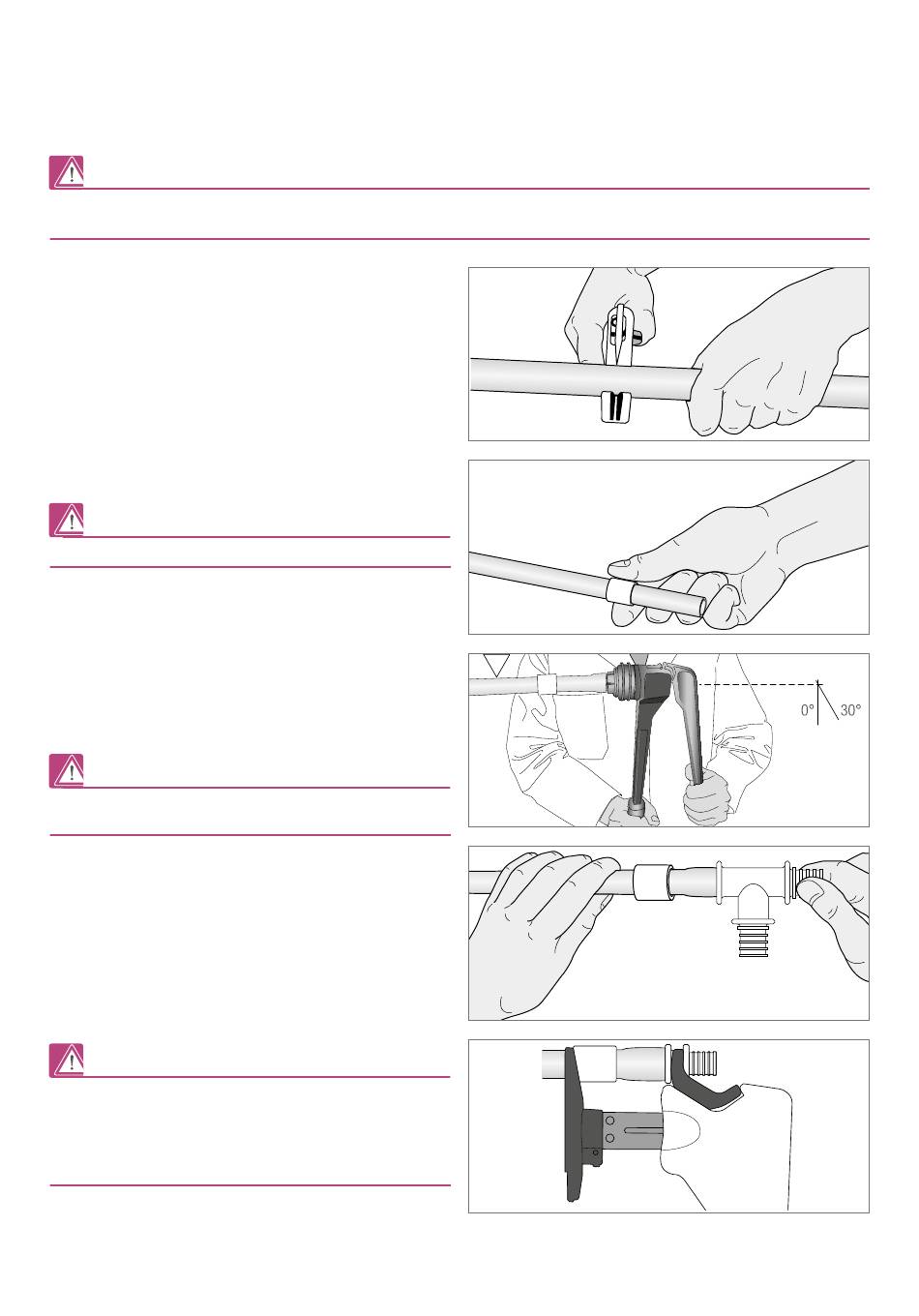

1 . Rohr mittels Rohrschere gratfrei und rechtwinklig auf das gewünschte Maß
ablängen .
Achtung:
Haltehand mit Sicherheitsabstand zur Rohrschere . Keine Sägen o .ä . verwen-
den!
2 . Schiebehülse über das Rohr schieben .
Es dürfen ausschließlich schwarze Kunststoffhülsen (PX) verwendet werden .
3 . Aufweiten mittels Aufweitzange:
Rohr zweimal um 30° versetzt aufweiten .
Achten Sie dabei auf den Mindestabstand (zwei Schiebehülsenlängen) zwi-
schen Aufweitkopf und Schiebehülse .
Rohr beim Aufweiten nicht verkanten! Nicht unter einer Biegespannung
aufweiten!
4 . Fitting in das Rohr bis zum Anschlag einstecken . Nach kurzer Zeit sitzt der
Fitting im Rohr fest (Memory Effekt) .
Achtung:
Alle Dichtrippen müssen überdeckt sein . Bis Memory Effekt vollständig
einsetzt, kann der Fitting aus dem Rohr fallen! Auf geraden Sitz des Fitting
achten!
5 . Die zu erstellende Verbindung in das Verpresswerkzeug vollständig einset-
zen .
Achtung:
Nicht verkanten. Werkzeug muss vollflächig und im rechten Winkel angesetzt
werden .
9
