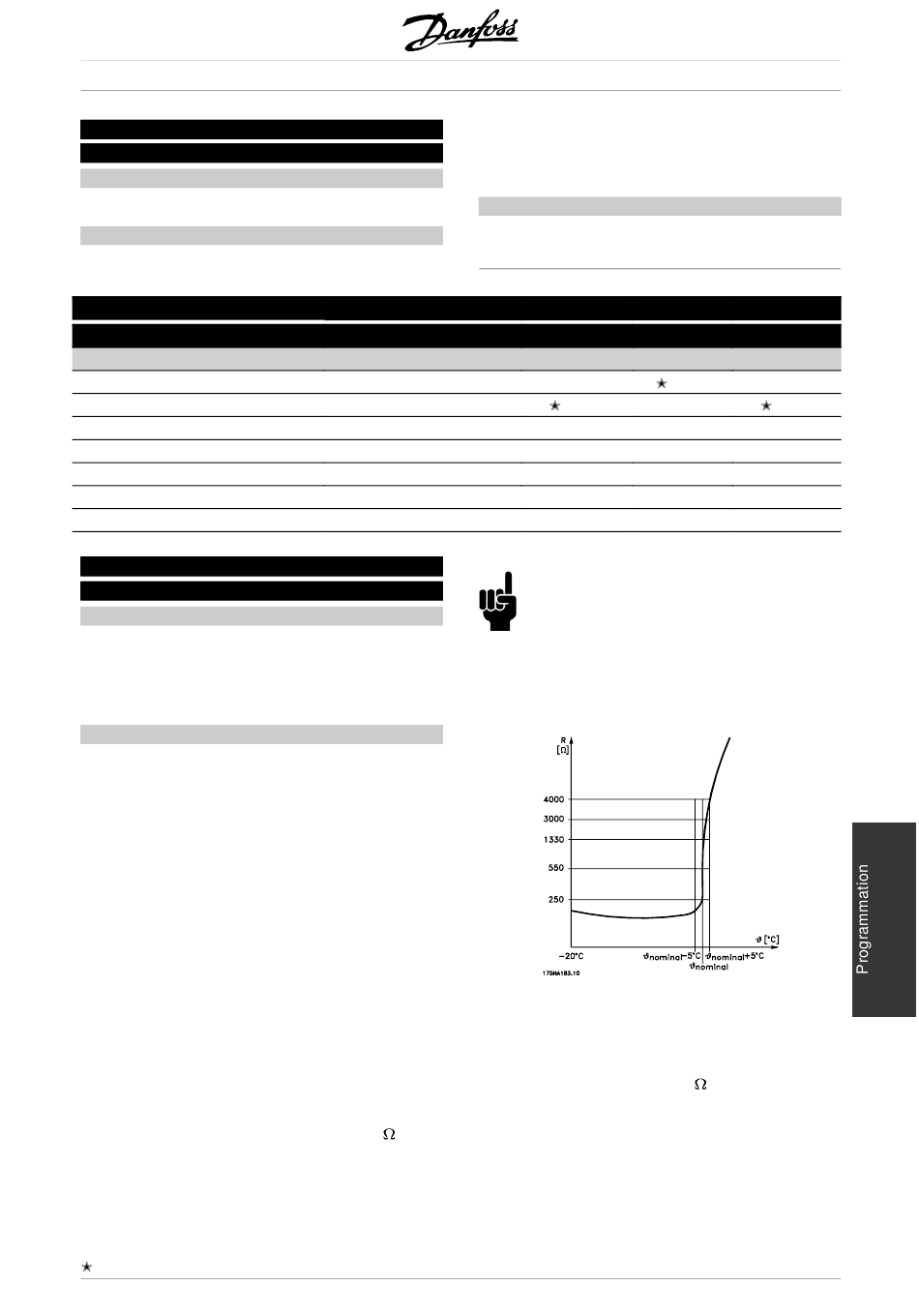

307 Borne 33, entrée
(ENTREE DIGIT 33)
Valeur :
Voir paramètre 300.
Fonction :
Ce paramètre permet de choisir entre les différentes
options de la borne 33. Les fonctions activées
Entrées analogiques
Valeur :
Inactif
Référence
Signal de retour
Limite couple
Thermistance
Référence relative
Fréquence de couple max.
308 Borne 53, tension d'entrée analogique
(ENTREE ANA 53)
Fonction :
Ce paramètre permet de choisir l'option
souhaitée à la borne 53.
La mise à l' échelle du signal d' entrée s' effectue
aux paramètres 309 et 310.
Description du choix :
Inactif. Sélectionner cette option si le variateur
de fréquence ne doit pas réagir aux signaux
appliqués à la borne.
Référence est sélectionné pour permettre le
changement de référence au moyen d'un signal
de référence analogique.
Si d'autres entrées sont appliquées, elles sont ajoutées
en tenant compte de leurs signaux.
Signal de retour. Sélectionner cette option en
cas d'utilisation de commande en boucle fermée
avec un signal analogique.
Limite couple.Sélectionner cette option au cas où la
valeur de couple réglée au paramètre 221 doit être
modifiée au moyen d'un signal analogique.
Thermistance.Sélectionner cette option au cas
où une thermistance intégrée au moteur (selon
DIN44080/81) doit permettre l'arrêt du variateur
de fréquence en cas de surchauffe du moteur. La
valeur de déclenchement est supérieure à 3 k . La
thermistance est connectée à la borne 50 et l' entrée
effectivement sélectionnée (53 ou 54).
= Réglage d'usine. Texte entre () = texte affiché. L'option [] = est celle utilisée lors des communications transitant par le port série.
MG.51.A8.04 - VLT est une marque déposée Danfoss
apparaissent dans le tableau au début de la section
Paramètres - Entrées et sorties.
La fréquence maximale pour la borne 33 est de 65 kHz.
Description du choix :
Voir paramètre 300.
N° de borne
Paramètre
(INACTIVE)
(REFERENCE)
(SIGNAL RETOUR)
( CONTROLE T. LIMITE)
(THERMISTANCE)
(REFERENCE %)
(FREQ. COUPLE MAX.)
En cas de courts-circuits entre le bobinage et la
thermistance, non conforme à PELV. Pour une
conformité avec PELV, la thermorésistance doit
être utilisée de manière externe.
Si le moteur est équipé d'un thermocontact, celui-ci
peut être raccordé à l'entrée. En cas de fonctionnement
de moteurs montés en parallèle, il est possible de
raccorder en série les thermistances/thermocontacts
(résistance totale inférieure à 3 k
le paramètre 128 pour Avert thermistance [1]
ou Arrêt thermistance [2].
Référence relative Sélectionner cette option au cas où
un réglage relatif de la somme de référence est exigé.
®
VLT Série 5000
53(tension) 54(tension)
308 311
[0] [0]
[1] [1]
[2]
[3] [2]
[4] [3]
[4]
[5]
N.B. !
