Manuel technique
DICTAMAT 50 WS-M
Page D50WS-MHB.06
C) Montage du DICTAMAT 50 WS-M - suite

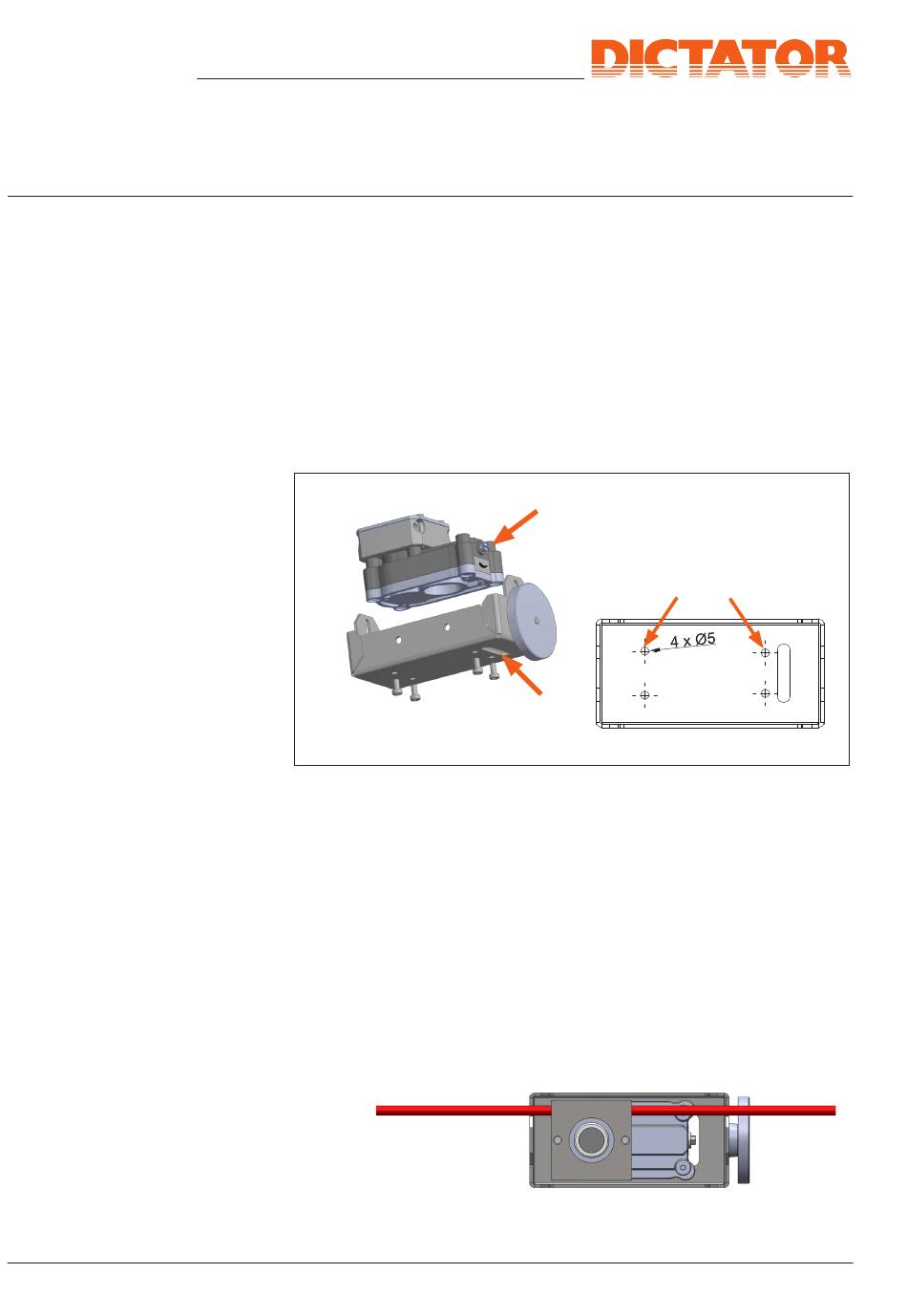

2c) Fixation de l'amortisseur radial dans le support de
montage
Quand on a fixé le support de montage sur la porte coulissante, on utilise
les quatre vis en plastique (Torx T20) inclues pour y fixer l'amortisseur
radial.
Couple de serrage maxi des vis : 2 Nm
EXCEPTION : quand on fixe l'amortisseur radial en haut sur le panneau
de porte => voir point 2b)
ATTENTION : La vis de réglage doit se trouver au même côté comme
le trou oblong.
2d) Positionnement correct du chapeau pour le câble hélicoïdal
En usine on monte le chapeau pour le câble hélicoïdal de manière qu'on
puisse guider le câble hélicoïdal selon ill. 12 et l'amortisseur radial
amortit en sens inverse horaire.
Mais dépendant de la situation de montage, il peut être nécessaire de
démonter le chapeau et de le monter à nouveau
- pour changer le sens d'amortissement
- et/ou pour adapter l'ouverture pour le passage du câble hélicoïdal
au type de montage.
© DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Allemagne
Tel. +49(0)821-24673-0 • Fax +49(0)821-24673-90 • E-mail info@dictator.de • 201906
Vis de réglage
Trous pour fixer
l'amortisseur radial
Trou oblong
. 11
Ill
. 12
Ill
