Manuel technique
DICTAMAT 50 WS-M
1) Consignes de sécurité
2) Eléments de livraison

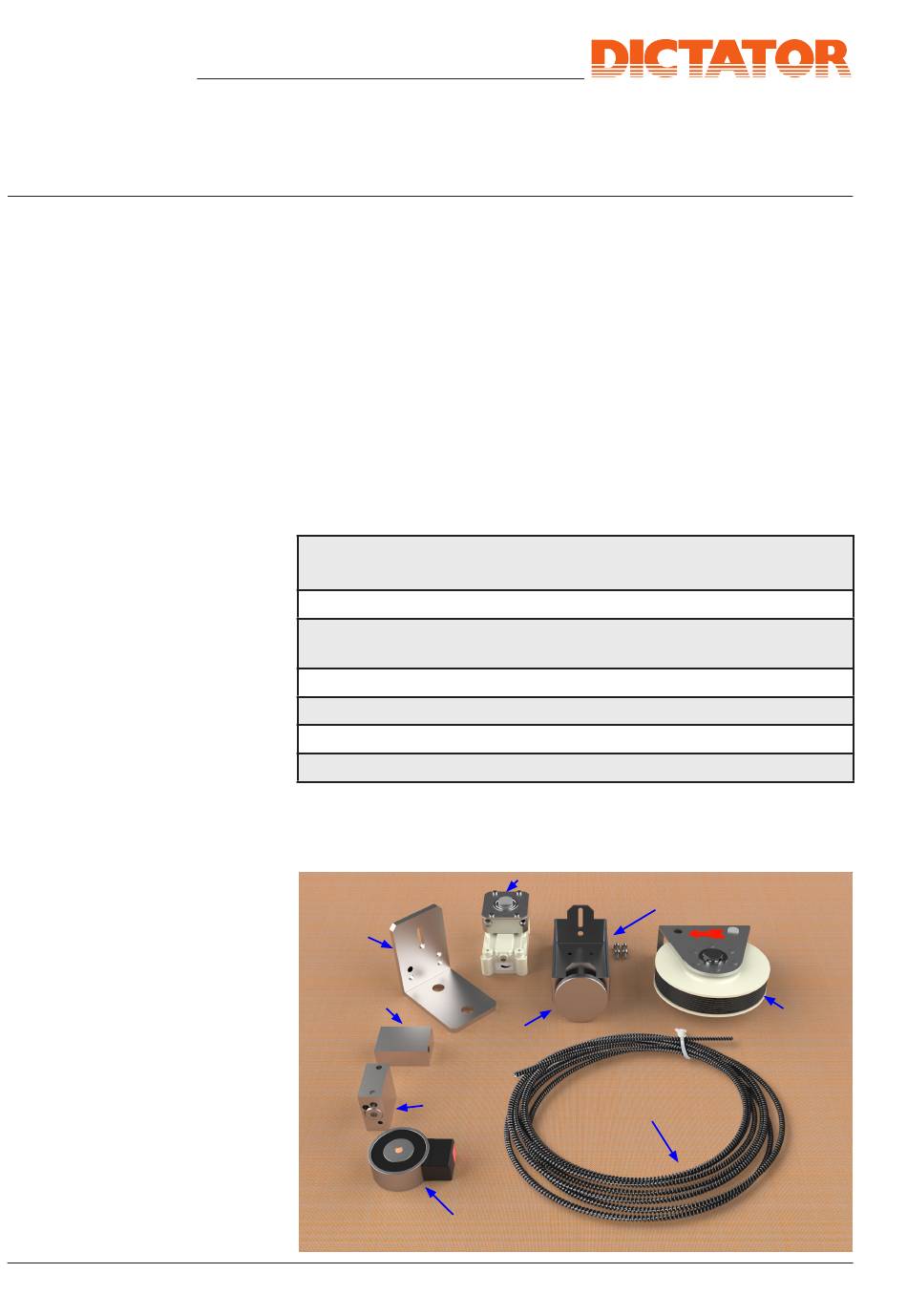

(Ill. 1)
Page D50WS-MHB.02
A) Consignes de sécurité / Eléments de livraison
Installant et utilisant le DICTAMAT 50 WS-M avec câble hélicoïdal tendu
et blocage, il faut respecter tous les renseignements et indications du
manuel technique. Lors de l'installation nous recommandons de porter
des gants de protection pour éviter tout risque de blessures par des
arêtes de tôle.
Il ne faut jamais ouvrir le carter de l'enrouleur, sinon le ressort sautant
pourrait provoquer des blessures les plus graves. Si le ressort ne fonc-
tionne plus bien, il faut changer tout l'enrouleur !
De même, il faut protéger l'enrouleur et l'amortisseur radial par une
chape, afin que personne n'y puisse mettre les doigts.
II faut ajuster la vitesse de fermeture dans l'amortisseur radial de manière
qu'on puisse toujours facilement arrêter la porte fermante à la main et
qu'il n'y ait aucun danger pour des personnes.
Enrouleur (force de fermeture 25 N ou 50 N) avec cornière et 2 m de
câble en plastique
Amortisseur radial LD 50 WS avec chapeau pour câble hélicoïdal WS 6
Support de montage pour l'amortisseur radial LD 50 WS avec contre-
plaque AP GD 50 et butée et maillon rapide pour y fixer le câble
Cornière avec tendeur du câble hélicoïdal
Ventouse électromagnétique EM GD 50 Q 23
Pièce de serrage pour câble hélicoïdal WS 6
5 m de câble hélicoïdal WS 6
Cornière pour
tendeur du câble
hélicoïdal
Pièce de
serrage
pour câble
hélicoïdal
Tendeur
du câble
hélicoïdal
Ventouse électromagnétique
© DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Allemagne
Tel. +49(0)821-24673-0 • Fax +49(0)821-24673-90 • E-mail info@dictator.de • 201906
Amortisseur radial LD 50 WS
Contre-plaque
Câble hélicoïdal
Support de montage
Enrouleur
Ill. 1
