5) Montage de
l'enrouleur
© DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Allemagne
Tel. +49(0)821-24673-0 • Fax +49(0)821-24673-90 • E-mail info@dictator.de • 201906

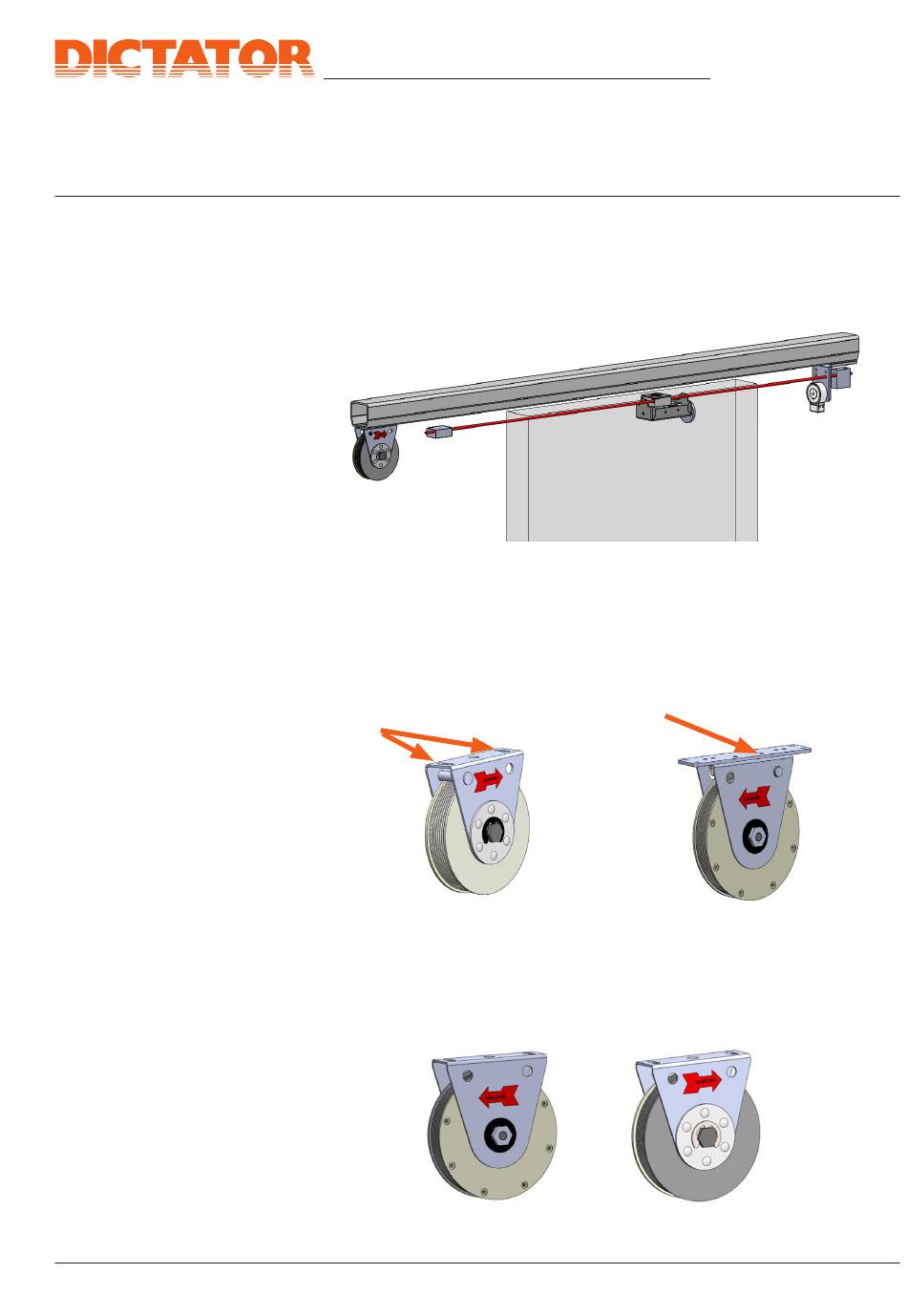

C) Montage du DICTAMAT 50 WS-M - suite
L'enrouleur du DICTAMAT 50 WS-M se monte dans la position FERMÈE
de la porte coulissante.
Le plus souvent on fixe l'œillet du câble Kevlar de l'enrouleur au support
de montage de l'amortisseur radial (voir le point C/5b).
5a) Fixation de l'enrouleur
En haut du support de l'enrouleur se trouvent deux trous oblongs, par
lesquelles on peut visser l'enrouleur d'en bas au plafond/rail. Si dans
la position de montage chosi les deux trous oblongs ne sont pas bien
accessibles, il est disponible une plaque de montage additionnelle, réf.
070114 (voir ill. 24, illustration droite).
Lors du montage il faut faire attention de monter l'enrouleur
toujours de sorte que son câble montre vers le panneau de porte. On
simplement tourne l'enrouleur correspondement. Comme on peut tendre
le ressort des deux côtés de l'enrouleur, il n'y a plus à changer.
Manuel technique
DICTAMAT 50 WS-M
. 23
Ill
. 24
Ill
. 25
Ill
Page D50WS-MHB.011
