DICTAMAT 50 WS-M
3) Montage du
câble hélicoïdal
Page D50WS-MHB.08
C) Montage du DICTAMAT 50 WS-M - suite
3a) Montage de la ventouse électromagnétique à la
cornière

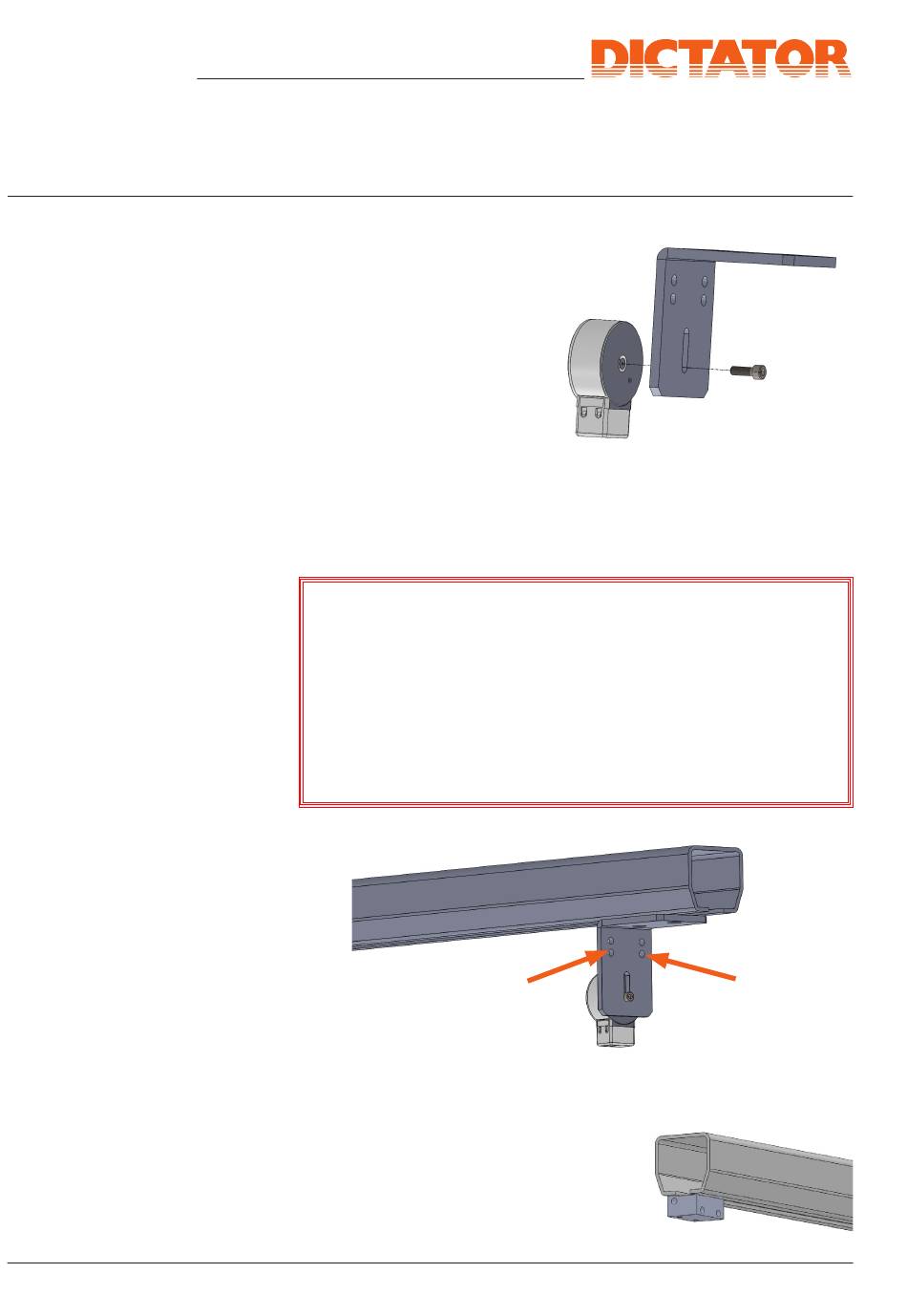

D'abord on fixe la ventouse
électromagnétique EM GD
50 Q 23 avec la vis à tête
plate inclue à la cornière -
voir ill. 15.
3b) Montage de la
cornière pour le tendeur
du câble hélicoïdal
Au bout du rail, dans la position porte ouverte, on fixe la cornière pour
le tendeur du câble hélicoïdal et la ventouse électromagnétique. Le cas
échéant, utiliser une contreplaque ou des rondelles plus grandes.
Les trous pour passer le câble par la cornière (les flèches
indiquent des trous optionnels) et ceux dans le chapeau de
l'amortisseur doivent être exactement alignés, afin que le
câble hélicoïdal court absolument droit - voir aussi ill. 8.
Il faut aussi s'assurer que, quand la porte est ouverte, la
contre-plaque du support de montage repose planement sur
toute la surface de la ventouse électromagnétique.
3c) Montage de la pièce de serrage pour le câble hélicoïdal
A l'autre bout du rail on fixe la pièce de
serrage pour le câble hélicoïdal par les
deux trous M8 prévus.
Sur demande, aussi une cornière de fixation
pour la pièce de serrage est disponible.
