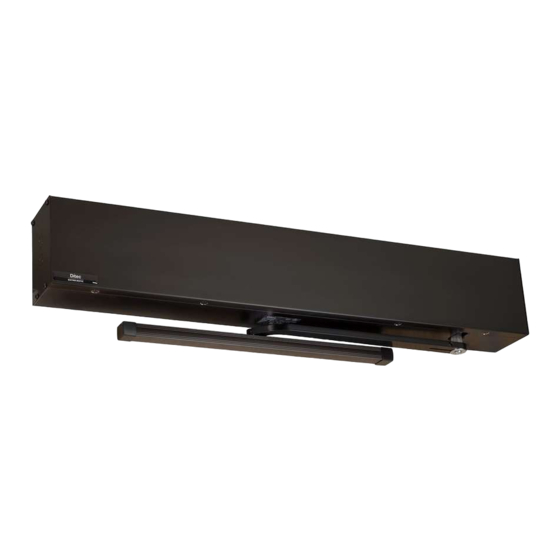

entrematic DITEC HA8-SP Manuel D'installation

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Manuel d'installation d'un ouvre-porte automatique de porte battante
VEUILLEZ LIRE ET SUIVRE ATTENTIVEMENT TOUTES LES DIRECTIVES D'INSTALLATION!
NE PAS LE FAIRE POURRAIT OCCASIONNER DES BLESSURES OU DES DOMMAGES MATÉRIELS!
•
Installer uniquement sur une porte équilibrée et en bon état de fonctionnement. Une porte qui ne fonctionne pas
correctement pourrait causer des blessures graves. Avant d'installer l'ouvre-porte, faire réparer les câbles et le
matériel par un personnel qualifié.
•
Retirer tous les câbles de traction et retirer ou mettre hors service toutes les serrures (à moins qu'elles ne soient
dotées d'un système de verrouillage mécanique et/ou électrique asservi au bloc d'alimentation) reliées à la porte
avant d'installer l'ouvre-porte.
•
Si un ouvre-porte commerciale/industrielle est dotée de pièces mobiles exposées susceptibles de blesser des
personnes ou est équipée d'un moteur jugé indirectement accessible en raison de son emplacement à 10,6 pi
au-dessus du sol :
- installer la carte de contrôle à au moins 2,44 m (8 pi) au-dessus du sol;
- si la carte de contrôle doit être installée à moins de 2,44 m (8 pi) au-dessus du sol, alors les pièces mobiles
exposées doivent être protégées par des capuchons ou des protections fournies par le fabricant de l'opérateur.
•
Placer le poste de commande : (a) dans les limites de visibilité de la porte, (b) à une hauteur minimale de 1,53 m
(5 pi) au-dessus du plancher, du palier, des marches ou de toute autre surface de marche adjacente et (c) à l'écart
de toute partie mobile de la porte.
•
Installer l'affiche d'avertissement sur le risque de se trouver enfermé près du poste de commande, à un endroit
bien visible.
•
Pour les produits qui se déverrouillent manuellement, informer l'utilisateur final du fonctionnement du déverrouillage
manuel.
•
Afin de réduire le risque de blessures, n'utiliser ce système qu'avec des portes pour piétons.
•
Ne pas brancher l'ouvre-porte à une source d'alimentation électrique avant d'avoir reçu pour instruction de le faire.
Le branchement de l'alimentation haute tension doit être effectué par un professionnel qualifié et conformément aux
directives des codes électriques locaux en vigueur.
•
LES FILS HAUTE TENSION (115 VCA) ET BASSE TENSION NE PEUVENT PAS PASSER PAR LE MÊME TROU
D'ACCÈS. LES FILS HAUTE TENSION DOIVENT ÊTRE DIRIGÉS ET FIXÉS LOIN DE TOUS LES FILS BASSE
TENSION.
DITEC HA8-SP faible puissance
DITEC HA8-SP haute puissance
AVANT L'INSTALLATION :
Entrematic Canada Inc.
Toll Free: 1-877-348-6837
info.ditec.ca@entrematic.com
www.ditecentrematic.ca
Entrematic USA Inc.
Toll Free: 1-866-901-4284
info.ditec.us@entrematic.com
www.ditecentrematic.us
Manuel HA8/FA8-SP V.3.2
(Mise à jour des modèles en décembre 2017)
