Start; Elektrisk Tilslutning - ITT Lowara FHF Série Mode D'emploi

da
5.5.2 Fastgørelse af slanger
(*) Niveauforskellen fastlægges på baggrund af væskens temperatur, højden over havets overflade, belastningstabet og den nødvendige
NPSH værdi for pumpen.
Enkelte pumpemodeller kræver en højre NPSH værdi ved de højeste flow. I særlige tilfælde kan maks. niveauforskellen ved indsugnin-
gen derfor være lav eller kræve en installation under løftehøjde. I disse tilfælde udføres en nøje kontrol af indsugningsbetingelserne for at
forebygge eventuelle funktionsproblemer (kavitation).

6. Start

Pumpefunktionen skal være ensartet og uden vibrationer. Undgå langvarig funktion med lukket afs-
pærringsventil i udløbet. Tøm pumpen for væske, hvis den ikke skal benyttes i længere tid og er placeret
i omgivelser, som ikke er beskyttet mod lave temperaturer.

6.1 Elektrisk tilslutning

ADVARSEL
Udfør først jordforbindelsen.
Det anbefales at installere en jordfejlsafbryder med høj følsomhed (30 mA) til beskyttelse
mod strømstød, der kan medføre dødsfald, hvis jordforbindelsen ikke fungerer effektivt.
Fjern klembrættets dæksel ved at løsne låseskruerne.
Udfør tilslutningerne som vist bag på klembrættets dæksel (se endvidere fig. 3 og 4).
54

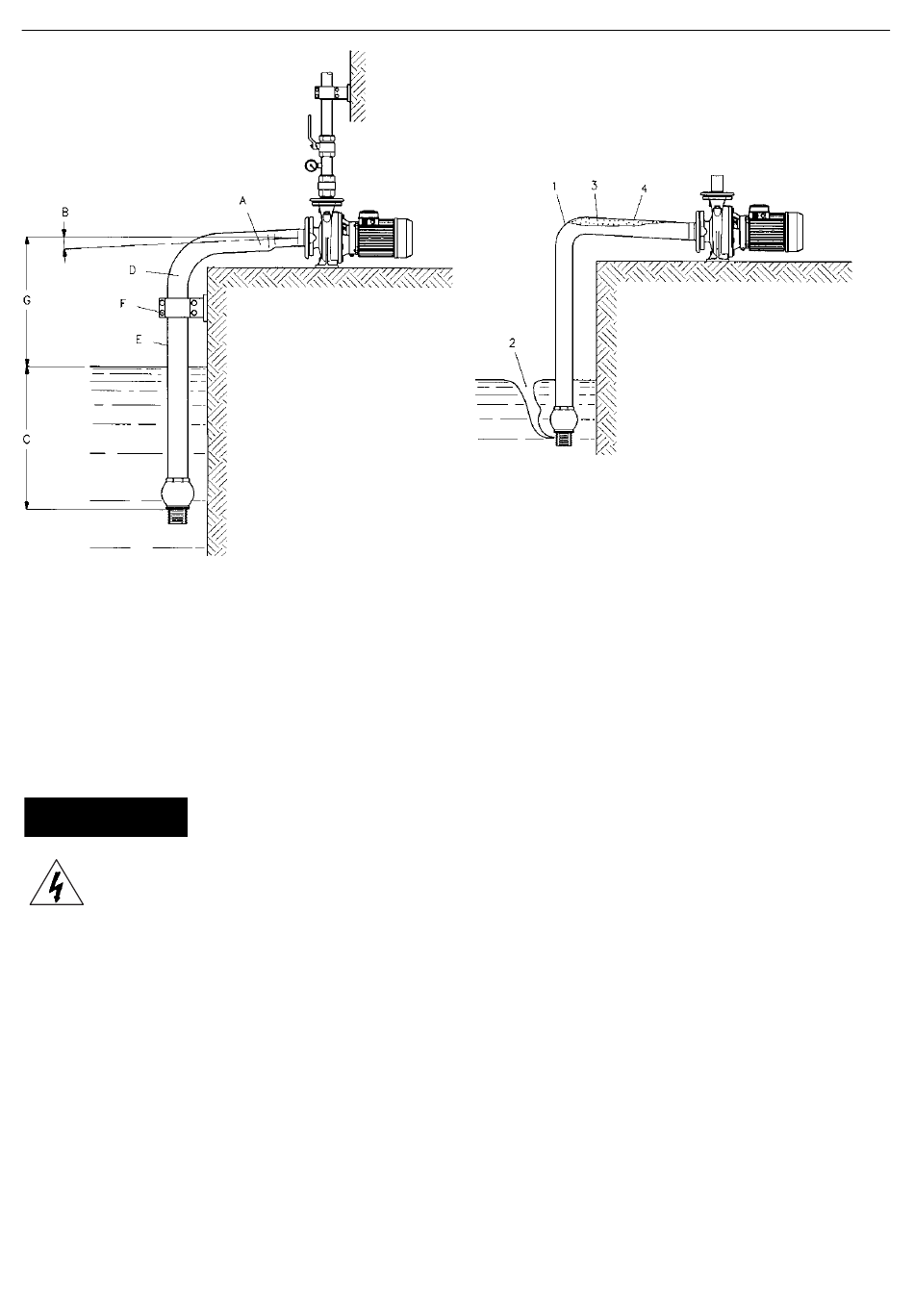

FIG. 1
Korrekt installation
A = Excentriske reduktionsstykker
B = Positiv hældning
C = Korrekt nedsænkning
D = Brede bøjninger
E = Indsugningsslangens diameter er
større end pumpestudsens diameter
F = Niveauforskel for pumpen og
installationen (*). Ved optimale
betingelser overskrider
niveauforskellen ikke 5-6 m.
G = Niveauforskel for pumpens indsugning
i forbindelse med installation.
Kontrollér, at spændingen på typeskiltet stemmer overens med netspændin
gen.
FIG. 2
Forkert installation
1 = Krum bøjning; øget belastningstab
2 = Utilstrækkelig nedsænkning:
indsugning af luft
3 = Negativ hældning; luftlommer
4 = Slangens diameter er mindre
end pumpestudsens diameter;
øget belastningstab.
