Chapitre 1
Grille de ventilation
à l'air de circuler et de refroidir le Media Hub.
Avertissement :
grille d'air à l'arrière du Media Hub pour
ne pas créer une surchauffe.
Fente de sécurité
de fixer un dispositif antivol pour protéger le
Media Hub.
USB
Le port USB permet de connecter un
périphérique de stockage USB.
Ethernet
Le port de 10/100/1000 permet de
connecter un périphérique réseau Ethernet,
comme un routeur ou un commutateur. Le voyant
à gauche s'allume en vert lorsque la connexion
est de 100 Mbit/s. Il s'allume en orange pour une
connexion de 1 000 Mbit/s. Il reste éteint lorsque
la connexion est de 10 Mbit/s.
Le voyant ambre à droite clignote pour indiquer
une activité sur le réseau.
Réinitialiser
Maintenez le bouton Réinitialiser
enfoncé pendant trois secondes pour rétablir
les paramètres par défaut. (Les données de
l'utilisateur sur le ou les disques durs ne seront
pas altérées.)
Alimentation
Le port d'alimentation permet de
brancher l'adaptateur de courant fourni.
NOTA :
arrêté pendant une longue période,
Linksys recommande de débrancher
l'adaptateur de courant du Media Hub.

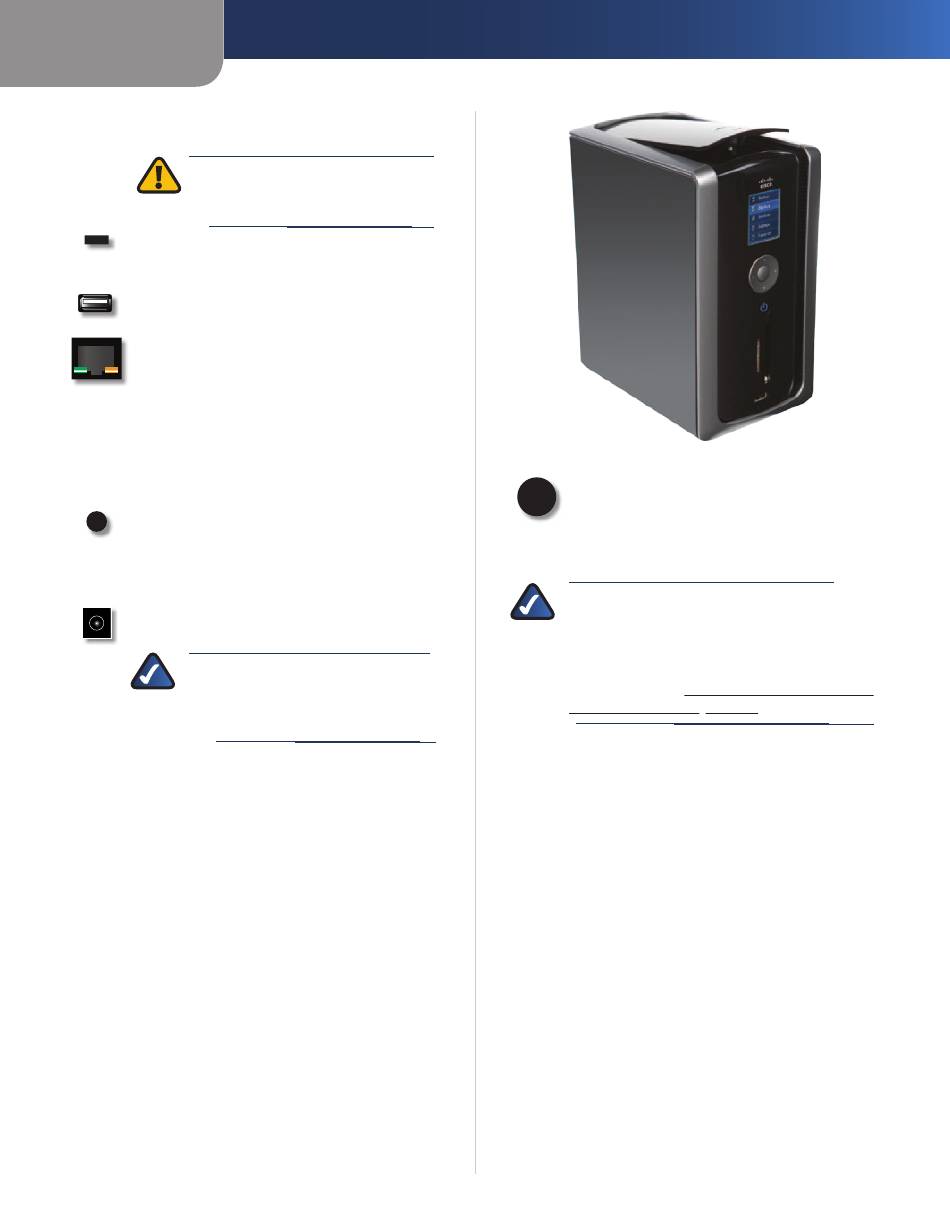

Panneau supérieur
Le panneau supérieur est identique sur les deux modèles du
Media Hub.
Le couvercle protège les logements d'unités. Le disque 1, un
disque dur SATA, est déjà installé.
Media Hub
La grille d'aération permet
Évitez d'obstruer la
La fente de sécurité permet
Si le Media Hub doit être
Vue d'ensemble du produit
Bouton
Appuyez sur le bouton pour ouvrir le
couvercle des logements d'unités.
Installation d'un second disque dur
NOTA :
Si vous prévoyez installer un second disque
et effectuer une image miroir (RAID 1), appariez
les capacités de deux disques afin d'en optimiser
l'utilisation. Pour en savoir davantage sur les
options de configuration des disques, reportez-
vous à la section Actions de configuration de
disques disponibles, page 45.
Pour installer un second disque dur SATA, procédez comme
suit :
1. Pour arrêter le Media Hub, maintenez le bouton
d'alimentation enfoncé jusqu'à ce que le voyant
d'alimentation commence à clignoter.
2. Débranchez
l'adaptateur
d'alimentation.
3. Débranchez le câble réseau Ethernet du port Ethernet.
4. Pour ouvrir le couvercle des logements d'unités, appuyez
sur le bouton du panneau supérieur.
5. Pour retirer le logement d'unité vide, pincez ses agrafes
ensemble et sortez-le du boîtier.
6. Assurez-vous que les trous de vis du disque dur sont
alignés sur ceux du logement d'unité. Insérez le disque
dur dans le logement.
7. Utilisez les quatre vis fournies pour fixer le disque dur à
son logement.
8. Glissez le disque dans la fente vide en orientant l'étiquette
du disque dur vers la droite du Media Hub.
9. Appuyez sur le disque dur pour vous assurer que ses
connecteurs sont bien logés.
de
courant
du
port
3
