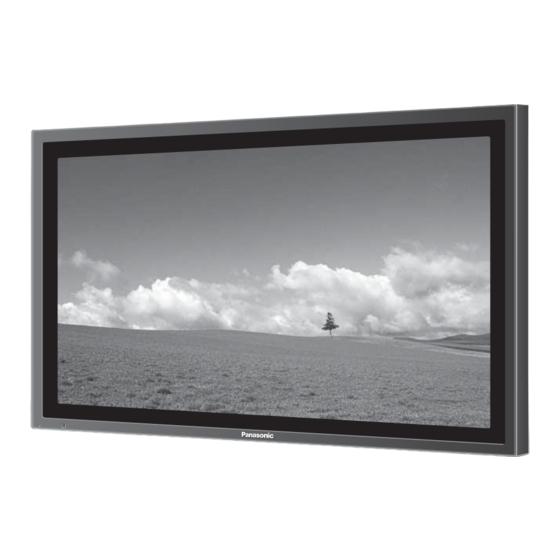

- Page 1 Mode d’emploi Écran à plasma à haute défi nition TH-42PF11EK Numéro de modèle TH-50PF11EK TH-58PF11EK TH-65PF11EK L’image qui apparaît ici sur l’écran du téléviseur est une illustration. Veuillez lire ce mode d’emploi avant de vous servir de votre appareil, puis conservez-le en lieu sûr.
-
Page 2: Table Des Matières
Cher Client Panasonic Bienvenue dans la famille des clients de Panasonic. Nous espérons que votre nouvel l’ écran à plasma vous offrira de longues années de plaisir. Pour profiter au maximum des possibilités de votre appareil, veuillez lire attentivement le présent mode d’emploi avant d’entreprendre les réglages, et conservez-le pour pouvoir vous y référer en cas de besoin. -
Page 3: Notice De Sécurité Importante
Notice de sécurité importante AVERTISSEMENT 1) Pour empêcher toute détérioration susceptible de créer un risque d’incendie ou d’électrocution, tenez cet appareil à l’écart des zones exposées à des risques d’écoulement ou d’éclaboussures de liquides. Ne placez aucun récipient contenant de l’eau (vase de fl eur, tasse, bouteille de produit de beauté, etc.) sur l’appareil (ou sur une étagère le dominant). -
Page 4: Mesures De Sécurité
• Applique de suspension au mur (verticale) ....TY-WK42PV7 (pour les TH-42PF11EK, TH-50PF11EK, TH-58PF11EK), TY-WK65PV7 (pour le TH-65PF11EK) • Applique de suspension au mur (en biais) ..... TY-WK42PR7 (pour les TH-42PF11EK, TH-50PF11EK, TH-58PF11EK), TY-WK65PR8 (pour le TH-65PF11EK) • Applique de suspension au mur (Type en tiroir) ..... TY-WK42DR1 (pour les TH-42PF11EK, TH-50PF11EK) •... -
Page 5: Utilisation De L'écran Plasma
• Les composants se trouvant à l’intérieur de l’écran plasma sont placés sous haute tension, et risquent de causer une électrocution grave. Confi ez tout travail de vérfi cation, de réglage ou de réparation à votre revendeur Panasonic. Assurez vous un accès facile à la prise du câble d’alimentation. -
Page 6: Nettoyage Et Entretien
Mesures de sécurité ATTENTION Utilisation de l’écran plasma N’approchez pas les mains, le visage ou des objets des trous de ventilation de l’écran plasma. • De l’air chaud sort par les trous de ventilation et donc le haut de l’écran plasma est chaud. N’approchez pas les mains, le visage ou des objets ne pouvant résister à... -
Page 7: Accessoires
Accessoires Accessoires fournis Vérifi ez que les accessoires et les éléments ci-dessous sont bien inclus en cochant dans leur case Mode d’emploi Télécommande Piles pour la EUR7636090R télécommande R6 (UM3) × 2 Cordon d’alimentation Collier serre-câble × 1 Piles de la télécommande La télécommande est alimentée par 2 piles R6. -
Page 8: Raccordements
2. Tirez. à l’aide du collier qui se trouve sur l’appareil. Remarque: Remarque: Pour les TH-42PF11EK, TH-58PF11EK: Lorsque vous débranchez le cordon Assurez-vous que le cordon Il n’y a pas de colliers sur cet appareil. d’alimentation, faites-le toujours 1. Maintenez d’alimentation est verrouillé... -
Page 9: Raccordement Aux Bornes D'entrée D'ordinateur (Pc)
Raccordements Raccordement aux bornes d’entrée d’ordinateur (PC) (Femelle) Ordinateur AUDIO PC IN TH-42PS9 Adaptateur de conversion Mini D-sub (si nécessaire) 15 broches Câble PC (Mâle) AUDIO Fiche stéréo Branchez un câble correspondant à la borne de sortie audio de ordinateur. Remarques: •... -
Page 10: Raccordement À La Borne Serial (Série)
(02h) caractères (3 octets) FULL 16:9 JUST Cadrage Remarques: NORM SELF Panasonic auto • Si plusieurs commandes sont transmises, attendez la ZOM2 Zoom2 réponse pour la première commande provenant de cet ZOM3 Zoom3 appareil avant d’envoyer la commande suivante. SJST Cadrage •... -
Page 11: Raccordement Dvi-D
Raccordements Raccordement DVI-D Cet appareil est équipé en standard de deux cartes de connexion qui équivalent à Plaquette de connexion DVI-D (TY-FB11DD) et carte de connexion BNC pour composantes vidéo (TY-42TM6A). Ordinateur Câble vidéo DVI-D avec sortie AUDIO (Moins de 5 m) vidéo DVI-D DVI-D IN SLOT2... -
Page 12: Mise En Service, Mise Hors Service
Mise en service, mise hors service Raccordement du cordon d’alimentation à l’écran plasma. Maintenez soigneusement le cordon d’alimentation fi xé à l’écran plasma au moyen d’un collier. (reportez-vous à la page 8) Branchement de la fi che du cordon d’alimentation sur une prise secteur. - Page 13 Mise en service, mise hors service Lors de la première mise en service L’écran suivant s’affi chera lors de la première mise en service de l’appareil. Sélectionnez les options à l’aide de la télécommande. Les touches de l’appareil sont inopérantes. Affichages à...
-
Page 14: Sélections Initiales
Sélections initiales Sélection du signal d’entrée Sélectionnez les signaux d’entrée à connecter en installant la carte de connexion en option. Appuyez pour sélectionner le signal d’entrée provenant de l’appareil qui a été raccordé à l’écran plasma. Le signal d’entrée change comme suit pour chaque pression: INPUT1 INPUT2 INPUT3... -
Page 15: Commandes De Base
Commandes de base Appareil principal Réglage du volume Capteur de télécommande Augmentation “+” Réduction “–” du volume Lorsque la page de menu est affi chée: “+”: Appuyez sur cette touche pour déplacer le curseur vers le haut “–”: Appuyez sur cette touche pour déplacer le curseur vers le bas (reportez-vous à... -
Page 16: Télécommande
Commandes de base Télécommande Touche d’état Appuyez sur la touche “État” pour Touche R (reportez-vous à la page 21) affi cher l’état actuel du système. Appuyez sur la touche R pour revenir à la page de menu précédente. Nom de l’entrée Mode ASPECT Interrupteur de mode veille (reportez-vous à... -
Page 17: Format D'image (Aspect)
Just Pour l’entrée de signaux AV (S Vidéo) : Remarques: • Il n’est pas possible de sélectionner Panasonic Auto lorsqu’une fente d’entrée pour carte de connexion BNC pour double vidéo (TY-FB9BD) est sélectionnée. • En mode All Aspect, “Panasonic auto” s’affi che comme “Panasonic Auto”. -
Page 18: Incrustation D'image Dans L'image
Incrustation d’image dans l’image Vous pouvez affi cher deux images, comme par exemple une image vidéo et une image d’ordinateur, sous forme de double affi chage. (Utilisez la télécommande pour cette opération. Elle n’est pas possible à l’aide des touches de l’appareil principal.) Multi-confi... -
Page 19: Permutation Des Images
Incrustation d’image dans l’image Fonction de transparence et fonction d’insertion Deux fonctions sont disponibles pour I sur I mixte : la fonction de transparence et la fonction d’insertion. Réglez ces fonctions à l’aide de “Transparence” ou “Superposition” sous “Multi-confi guration I sur I” (reportez-vous à la page 34). Fonction de transparence Fonction d’insertion Les données telles que celles de texte... -
Page 20: Zoom Numérique
Zoom numérique Pour obtenir un agrandissement de la portion désignée de l’image affi chée. Affi chez le guide d’utilisation. Sortir Appuyez sur cette touche pour accéder au zoom numérique. Le guide d’utilisation s’affi che. Lors de l’utilisation du zoom numérique, seules les touches suivantes jouent un rôle. [Télécommande] [L’appareil] Touches Position /... -
Page 21: Affi Chage Des Menus Sur L'écran
Filtre 3D Y/C (NTSC) Config. auto Auto Économiseur d’écran Système couleur Position H Sélection entrée en composantes/RVB Réduction 3:2 Taille H Panasonic auto (4:3) Position V Étiquette ďentrée Réduction du bruit Taille V Économie ďénergie (Page 38-41) Point horloge Mode ďattente Phase de l’horloge... -
Page 22: Réglage De Taille/Pos
Ce déplacement de la position de l’image ne peut pas être contrôlé par la commande “Taille/Pos.”. • Si vous réglez les paramètres Position V / Taille V de l’image dans le mode Panasonic auto 16:9, le réglage n’est pas mémorisé. - Page 23 Réglage de Taille/Pos. Mode de pixel 1:1 Permet d’ajuster le format d’affi chage lorsque le signal 1125i, 1125p ou 1250i est reçu. Remarques: • Sélectionnez Oui lorsque vous souhaitez affi cher un signal d’entrée 1920 × 1080. • Signal d'entrée applicable; 1125 (1080) / 50i ·...
-
Page 24: Réglages De L'image
Réglages de l’image Appuyez ici pour affi cher le menu “Image”. Choisissez le paramètre à régler. Appuyez sur cette touche pour sêlectionner le menu de réglage. Réglez l’amplitude en regardant l’image derrière le menu. Remarque: Les menus qui ne peuvent pas être ajustés sont estompés en gris. Les menus réglables dépendent du signal, de l'entrée et du réglage du menu. -
Page 25: Réglages Avancés
Réglages de l’image Remarques: Poste Effet Réglages • “Couleur” et “Teinte” ne peuvent pas être Pour ajuster le contraste de modifi és pour les signaux d’entrée “RVB/PC” Contraste l’image. Moins Plus et “Numérique”. • Vous pouvez changer le niveau de chaque Pour choisir le réglage paramètre (Contraste, Luminosité, Couleur, permettant de regarder sans... -
Page 26: Réglages Des Sons
Réglages des sons Appuyez sur la touche SOUND pour affi cher le menu Normaliser “Son”. Normal Normal Mode Son Choisissez le paramètre à régler. Grave Moyen Appuyez sur cette touche pour affi cher le menu de Aigu réglage. Balance Appuyez sur cette touche pour régler le niveau d’écoute Ambiophonie Sortie audio (I sur I) Principal... -
Page 27: Réglage De L'heure Actuelle / Réglage De La Minuterie
Réglage de l’heure actuelle / Réglage de la minuterie La minuterie permet de mettre en service ou hors service, l’écran plasma. Avant de régler de la minuterie, assurez-vous que l’heure connue de l’écran est correcte Heure de Mise hors tension; le cas échéant, rectifi... -
Page 28: Économiseur D'écran (Pour Éviter La Rémanence)
Économiseur d’écran (Pour éviter la rémanence) Évitez l’affi chage, pendant une longue période, d’une seule et même image, en particulier en mode 4:3. Configuration Si l’écran doit demeurer en service, vous devez alors faire usage de l’économiseur d’écran. Signal Économiseur d’écran Sélection entrée en composantes/RVB Appuyez ici pour affi... -
Page 29: Réduit La Rémanence Sur L'écran
Économiseur d’écran (Pour éviter la rémanence) Réduit la rémanence sur l’écran Ces fonctions préviennent la rémanence sur l’affi chage lorsqu’elles sont activées. Mouvement: Modifi e automatiquement l’image affi chée (de façon non visible à l’oeil nu) pour éviter que les contours les plus nets de l’image ne créent de la rémanence. -
Page 30: Réduction De La Consommation
Réduction de la consommation • Économie d’énergie: Cette fonction réduit la luminosité de l’écran à plasma de manière à diminuer la consommation d’énergie. • Mode d’attente: Cette fonction diminue la consommation d’énergie du microprocesseur quand l’écran est en veille (reportez-vous à la page 12, 15, 16); de cette manière la consommation en veille est réduite. -
Page 31: Personnalisation Du Nom Des Entrées
Personnalisation du nom des entrées Cette fonction permet de modifi er le nom affi ché pour le signal d’entrée. Configuration Sélectionnez le signal d’entrée dont vous souhaitez changer le nom avant de personnaliser les noms d’entrée. (reportez-vous à la page 14, 16) Signal Économiseur d’écran Appuyez sur ces touches pour sélectionner... -
Page 32: Réglage D'un Ensemble D'écrans (Multi Affi Chage)
Réglage d’un ensemble d’écrans (Multi Affi chage) Il est possible d’assembler des écrans plasma en groupe, comme le montre l’illustration ci-dessous, et d’obtenir sur l’ensemble une image agrandie. Pour que cela fonctionne convenablement, il faut qu’un numéro soit attribué à chaque écran à l’aide de la page écran DISPLAY. -
Page 33: Fonction Id De La Télécommande
Réglage d’un ensemble d’écrans (Multi Affi chage) Poste Détails Sélectionnez Equilibre la luminosité de tous les La luminosité dépend du réglage “Non” ou “Oui”. écrans. de chaque écran. Ampli de brillance Remarque: Si vous placez Ampli de brillance sur Oui, les menus suivants ne seront pas disponibles et ces réglages seront établis à... -
Page 34: Multi-Confi Guration I Sur I
Multi-confi guration I sur I Spécifi ez la fonction d’affi chage double à activer lors de la pression sur Configuration Multi-affichage Appuyez sur cette touche pour affi cher le menu Multi-configuration I sur I “Confi guration”. Réglage Portrait Réglage de la minuterie Appuyez sur cette touche pour selectionner “Multi-confi... -
Page 35: Réglage Du Portrait
Réglage du Portrait Divisez une image d’entrée en trois portions et affi chez l’une d’elles sur un écran plasma réglé verticalement. L’image sera agrandie 3 fois et pivotée de 90 degrés. (Exemple) Remarque: Lors de l’utilisation de la fonction Portrait avec l’écran réglé verticalement, “Orientation de l'écran” dans le menu Confi... -
Page 36: Zone De Visualisation / Emplacement
Réglage du Portrait Zone de visualisation / Emplacement Zone de visualisation:Réglez un mode de division de l’image pour la fonction Portrait. Emplacement: Réglez un emplacement de l’image à affi cher pour la fonction Portrait. Appuyez sur cette touche pour choisir “Zone de visualisation” Réglage Portrait ou “Emplacement”. -
Page 37: Confi Guration Pour Les Signaux D'entrée
Confi guration pour les signaux d’entrée Sélection de l’entrée à composantes/RVB Choisissez l’entrée en fonction de la source reliée aux prises d’entrée à composantes de signal ou RVB. SignauxY, P “Composants” Signaux RVB “RVB” Appuyez sur cette touche pour afficher le menu Configuration “Confi... -
Page 38: Menu Signal
Filtre 3D Y/C (NTSC) Synchro Auto Auto Système couleur Réduction 3:2 Réduction 3:2 Mode XGA 1024 × 768 Panasonic auto (4:3) Réduction du bruit Réduction du bruit Fréquence-H 63.98 Appuyez sur cette touche pour Fréquence-V 60.02 quitter le mode réglage. -
Page 39: Système Couleur / Panasonic Auto
(4:3) Panasonic auto. Pour regarder les images 4:3 au format élargi, choisissez “Cadrage”. Remarque: Panasonic auto ne fonctionne pas lorsque vous utilisez Carte de connexion BNC pour double vidéo (TY-FB9BD). Réduction 3:2 Réduction 3:2: Quand cette fonction est en service, l’écran essaie de reproduire une représentation plus naturelle des sources telles que des fi... -
Page 40: Réduction Du Bruit
Confi guration pour les signaux d’entrée Réduction du bruit Permet de régler les trois fonctions NR (Réduction du bruit) suivantes Réduction du bruit simultanément. Réduct. bruit vidéo, Réduct. moustique, Réduct. bruit bloc Appuyez sur cette touche pour choisir “Réduction du bruit”. Appuyez sur cette touche pour choisir “Non”, “Min.”, “Moy.”, “Max.”... -
Page 41: Synchro
Confi guration pour les signaux d’entrée Synchro Sur le menu “Confi guration”, choisissez “Signal” lorsque le signal d’entrée est de type RVB. Appuyez sur ces touches pour sélectionner “Synchro”. [ RVB ] Signal Appuyez sur cette touche pour régler. Synchro Auto Réduction 3:2 Mode XGA... -
Page 42: Réglages Des Options
Réglages des Options Options Appuyez ici pour affi cher le menu “Confi guration”. Weekly Command Timer Appuyez ici pour sélectionner la “Affi chages à l'écran”. Onscreen display Initial INPUT O f f Initial VOL level Maximum VOL level INPUT lock Button lock Remocon User level Options... - Page 43 Réglages des Options Rubrique Réglages INPUT1 INPUT2 INPUT3 Verrouille le système de changement d’entrées. Remarques : • Seul le signal modifi é s’affi che (voir page 14). • Le signal peut s’affi cher lorsque le panneau du connecteur est installé. INPUT lock •...
- Page 44 Réglages des Options Rubrique Réglages Off: Annule tous les réglages effectués. Studio W/B On: Règle la balance des blancs pour un studio de télévision. Remarque: Valide uniquement lorsque “Chaud” est réglé sur “Balance blancs” sous le menu Image. Accentue le contraste pour rendre plus visible une partie de l’image trop pâle. Off: Désactive “Studio Gain”...
-
Page 45: Weekly Command Timer (Minuterie De Commande Hebdomadaire)
Réglages des Options Weekly Command Timer (Minuterie de commande hebdomadaire) Vous pouvez régler une programmation par minuterie 7 jours en réglant l’heure et la commande. Remarque : Avant de régler Weekly Command Timer, réglez Réglage de l’heure actuelle. (reportez-vous à la page 27) Appuyez pour sélectionner Function. -
Page 46: Réglages D'usine
Réglages des Options Appuyez pour sélectionner Command No. Écran de réglage de commande Appuyez pour sélectionner un numéro de commande. Weekly Command Timer Program Command No Time 10:30 Command IMS:SL1 Appuyez pour sélectionner Time / Command. Weekly Command Timer Appuyez pour sélectionner chacune des options. Program Command No Time: Réglez le temps pour l’exécution d’un programme de... -
Page 47: Dépannage
Dépannage Avant de faire appel à un dépanneur, identifi ez les symptômes et effectuez les vérifi cations simples indiquées ci-dessous. Symptômes Vérifi cations Image Appareils électriques Interférences Son bruyant Automobiles / motos Lampe fl uorescente Volume Image normale Pas de son (Vérifi... -
Page 48: Liste Des Modes Aspect
Liste des modes aspect Mode aspect Description All Aspect: Réglage d’usine Image écran agrandi All Aspect: Off L’affi chage des images remplit l’écran. Dans le cas de signaux SD, les images au format d’écran 4:3 sont agrandies horizontalement et affi chées. Ce mode convient à... -
Page 49: Signaux D'entrée Applicables
Signaux d’entrée applicables Composante / RVB / Fréquence Fréquence DVI-D Nom du signal Mini D-sub 15 broches horizontale (kHz) verticale (Hz) (Dot horloge (MHz)) (Dot horloge (MHz)) 525 (480) / 60i 15,73 59,94 * (13,5) 525 (480) / 60p 31,47 59,94 * (27,0) * (27,0) -
Page 50: Liste Des Commandes De Weekly Command Timer
Volume audio (60) DAM:FULL Aspect (16:9) DAM:JUST Aspect (Cadrage) DAM:NORM Aspect (4:3) DAM:SELF Aspect (Panasonic auto) DAM:ZOOM Aspect (Zoom) DWA:OFF Mode d’image double (OFF) DWA:OVL1 Mode PIP évolué (1) (voir page 18) DWA:OVL2 Mode PIP évolué (2) (voir page 18) DWA:OVL3 Mode PIP évolué... -
Page 51: Spécifi Cations
Spécifi cations TH-42PF11EK TH-50PF11EK Source d’alimentation Secteur 220 – 240 V.c.a. 50/60 Hz Consommation Utilisation normale 410 W 485 W État veille Sans sauvegarde 1,2 W, Sans sauvegarde 1,2 W, Avec sauvegarde 0,7 W Avec sauvegarde 0,7 W État hors tension... - Page 52 Spécifi cations TH-58PF11EK TH-65PF11EK Source d’alimentation Secteur 220 – 240 V.c.a. 50/60 Hz Consommation Utilisation normale 625 W 710 W État veille Sans sauvegarde 1,2 W, Sans sauvegarde 1,2 W, Avec sauvegarde 0,7 W Avec sauvegarde 0,7 W État hors tension 0,4 W 0,4 W Panneau de l’écran plasma...
- Page 53 Memo...
- Page 54 Memo...
- Page 55 Memo...
- Page 56 Numéro de modèle Numéro de série Web Site : http://panasonic.net/ Panasonic Corporation 2008 Imprimé en République tchèque...
