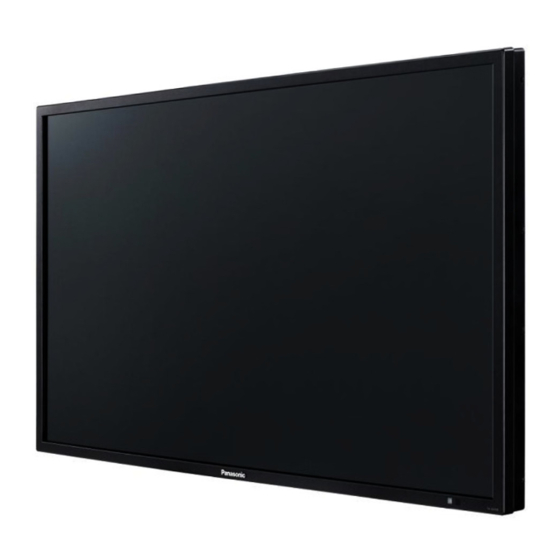

- Page 1 No. de Modèle TH-42LF20E TH-47LF20E Mode d’emploi Écran ACL pleine résolution HD Veuillez lire ce mode d’emploi avant de vous servir de Français votre appareil, puis conservez-le en lieu sûr.
-
Page 2: Table Des Matières
Cher Client Panasonic Bienvenue dans la famille des clients de Panasonic. Nous espérons que votre nouvel l’écran LCD vousoffrira de longues années de plaisir. Pour profiter au maximum des possibilités de votre appareil, veuillez lire attentivement le présent mode d’emploi avant d’entreprendre les réglages, et conservez-le pour pouvoir vous y référer en cas de besoin. -
Page 3: Notice De Sécurité Importante
Notice de sécurité importante AVERTISSEMENT 1) Pour empêcher toute détérioration susceptible de créer un risque d’incendie ou d’électrocution, tenez cet appareil à l’écart des zones exposées à des risques d’écoulement ou d’éclaboussures de liquides. Ne placez aucun récipient contenant de l’eau (vase de fl eur, tasse, bouteille de produit de beauté, etc.) sur l’appareil (ou sur une étagère le dominant). -
Page 4: Mesures De Sécurité
Cet écran LCD ne peut être utilisé qu'avec les accessoires en option suivants. Si vous l’utilisez avec d’autres types d’accessoires en option, l’installation risquera d’être instable et de causer des blessures. (Tous les accessoires suivants sont fabriqués par Panasonic Corporation.) • Piédestal ............TY-STLF20 Confi... - Page 5 • Les composants se trouvant à l’intérieur de l’écran sont placés sous haute tension, et risquent de causer une électrocution grave. Confi ez tout travail de vérifi cation, de réglage ou de réparation à votre revendeur Panasonic. Assurez vous un accès facile à la prise du câble d’alimentation.
- Page 6 Mesures de sécurité ATTENTION Utilisation de l’écran LCD N’approchez pas les mains, le visage ou des objets des trous de ventilation de l’écran. • De l’air chaud sort par les trous de ventilation et donc le haut de l’écran est chaud. N’approchez pas les mains, le visage ou des objets ne pouvant résister à...
-
Page 7: Accessoires
Accessoires Accessoires fournis Vérifi ez que les accessoires et les éléments ci-dessous sont bien inclus en cochant dans leur case Mode d’emploi CD-ROM Télécommande Piles pour la (Mode d’emploi) N2QAYB000535 télécommande (R6 (UM3) × 2) Cordon d’alimentation Piles de la télécommande La télécommande est alimentée par 2 piles R6. -
Page 8: Raccordements
Raccordements Raccordement et maintien du cordon d’alimentation, maintien du câble Maintien du cordon d’alimentation Débrancher le cordon d’alimentation Débranchez le cordon d’alimentation Branchez le cordon d’alimentation dans l’unité d’affi chage. en appuyant sur les deux boutons. Branchez le cordon d’alimentation jusqu’à Remarque: ce qu’il se fi... -
Page 9: Raccordement Video Et Component / Rgb In
Raccordements Raccordement VIDEO et COMPONENT / RGB IN Remarque: Les appareils, les câbles montrés ne sont pas fournis avec cet appareil. Lecteur DVD Magnétoscope S VIDEO OUT AUDIO OUT VIDEO OUT Fiche d’adaptation RCA/BNC Fiche d’adaptation RCA/BNC Borne d’entrée S Vidéo Signal de Signal de couleur... -
Page 10: Raccordement Hdmi
Raccordements Raccordement HDMI [Affectations de broches et noms de signaux] N° de broche Nom du signal N° de broche Nom du signal Blindage pour Données 2+ T.M.D.S horloge T.M.D.S Blindage pour Horloge- T.M.D.S données 2 T.M.D.S Données 2- T.M.D.S Câbles HDMI Données 1+ T.M.D.S Réservé... -
Page 11: Raccordement Aux Bornes D'entrée D'ordinateur (Pc)
• Les équipements et les câbles complémentaires représentés sur cette illustration ne sont pas fournis avec cet appareil. • Panasonic conseille d’utiliser un câble PC qui comprend un tore magnétique. • Ne réglez pas les fréquences de balayage horizontal et vertical pour les signaux PC à des niveaux supérieurs ou inférieurs aux limites de la plage de fréquence spécifi... -
Page 12: Raccordement À La Borne Serial (Série)
Raccordements Raccordement à la borne SERIAL (série) La borne SERIAL est utilisée quand l’écran est commandé par un ordinateur. (Mâle) Ordinateur Câble RS-232C direct Disposition des broches pour (Femelle) la borne SERIAL D-sub 9 broches Remarques: • Utilisez un câble RC-232C direct pour relier l’écran à un ordinateur. •... -
Page 13: Mise En Service, Mise Hors Service
Mise en service, mise hors service Raccordement de la fi che du câble CA à l’écran. Branchement de la fi che du cordon d’alimentation sur une prise secteur. Remarques: • Les fi ches secteur varient d’un pays à l’autre. La Commutateur fi... - Page 14 Mise en service, mise hors service Lors de la première mise en service L’écran suivant s’affi chera lors de la première mise en service de l’appareil. Sélectionnez les options à l’aide de la télécommande. Les touches de l’appareil sont inopérantes. Affichages à...
-
Page 15: Sélection Du Signal D'entrée
Sélection du signal d’entrée Appuyez pour sélectionner le signal d’entrée provenant de l’appareil qui aété raccordé à l’écran. Le signal d’entrée change comme suit pour chaque pression: HDMI1 HDMI2 VIDEO Component* PC: Borne d’entrée PC dans PC IN. DVI: Borne d’entrée DVI dans DVI-D IN. HDMI1: Borne d’entrée HDMI dans AV IN (HDMI1). -
Page 16: Commandes De Base
Commandes de base Appareil principal Témoin d’alimentation Le témoin d’alimentation s’allume alors. • Appareil éteint ..Le témoin est éteint (L’appareil continue de consommer de l’énergie aussi longtemps que le cordon d’alimentation est Capteur de branché sur la prise murale.) Capteur de luminosité... - Page 17 Commandes de base Télécommande Touche OFF TIMER Touche ACTION Il est possible de prérégler l’écran à haute défi nition Appuyez sur cette touche pour effectuer une de manière qu’il passe en mode veille après un sélection. délai spécifi é. A chaque pression sur la touche, le réglage passe à...
-
Page 18: Format D'image (Aspect)
Format d’image (ASPECT) Grâce à l’écran, vous pourrez voir les images dans les meilleures conditions, y compris lorsqu’il s’agit de fi lms pour écran large. Remarque: Soyez conscient du fait que vous risquez de violer la loi sur les droits d’auteur si vous mettez l’écran dans un endroit public à... -
Page 19: Zoom Numérique
Zoom numérique Pour obtenir un agrandissement de la portion désignée de l’image affi chée. Affi chez le guide d’utilisation. Sortir Appuyez sur cette touche pour accéder au zoom numérique. Le guide d’utilisation s’affi che. Lors de l’utilisation du zoom numérique, seules les touches suivantes jouent un rôle. [Télécommande] Touches Position / ACTION... -
Page 20: Affi Chages Des Menus Sur L'écran
Affi chages des menus sur l’écran Télécommande Appareil principal Affi chez l’écran du menu. Appuyez sur cette touche Appuyez à plusieurs reprises. pour sélectionner. Chaque pression sur la touche MENU change (Exemple: menu Image) le contenu de la page. Page normale Image Taille/Pos. - Page 21 Affi chages des menus sur l’écran Aperçu Remarque: Les menus qui ne peuvent pas être ajustés sont estompés en gris. Les menus réglables dépendent du signal, de l’entrée et du réglage du menu. Taille /Pos. Configuration [ AV ] Signal Normaliser Normal Signal...
-
Page 22: Réglage De Taille/Pos
Réglage de Taille/Pos. Appuyez ici pour affi cher le menu de Taille/Pos.. Taille /Pos. Appuyez sur cette touche pour affi cher le menu de Normaliser Normal réglage. Config. auto Position H Taille H Position V Taille V Phase de l'horloge Appuyez ici pour modifi... - Page 23 Réglage de Taille/Pos. Position H Ajustez la position horizontale. Position V Ajustez la position verticale. Taille H Ajustez la taille horizontale. Taille V Ajustez la taille verticale. Phase (Dans le cas où les signaux d’entrée sont de type Composants, RVB ou PC) de l’horloge Supprimez le papillotement et la distorsion.
-
Page 24: Réglages De L'image
Réglages de l’image Appuyez ici pour affi cher le menu “Image”. Choisissez le paramètre à régler. Appuyez sur cette touche pour sélectionner le menu de réglage. Réglez l’amplitude en regardant l’image derrière le menu. Remarque: Les menus qui ne peuvent pas être ajustés sont estompés en gris. Les menus réglables dépendent du signal, de l’entrée et du réglage du menu. -
Page 25: Réglages Avancés
Réglages de l’image Remarques: Poste Effet Réglages • Le réglage de “Couleur” peut être ajusté pour le signal d’entrée vidéo. Rétro- Pour ajuster la luminance du • Vous pouvez changer le niveau de chaque éclairage rétroéclairage. Plus Plus paramètre (Rétro-éclairage, Contraste, sombre lumineux Luminosité, Couleur, Teinte et Netteté) pour... -
Page 26: Réglages Des Sons
Réglages des sons Appuyez sur la touche SOUND pour affi cher le menu “Son”. Normaliser Normal Normal Mode Son Choisissez le paramètre à régler. Grave Aigu Appuyez sur cette touche pour affi cher le menu de Balance réglage. Ambiophonie Appuyez sur cette touche pour régler le niveau d’écoute désiré. -
Page 27: Réglage De L'heure Actuelle / Réglage De La Minuterie
Réglage de l’heure actuelle / Réglage de la minuterie La minuterie permet de mettre en service ou hors service, l’écran. Avant de régler de la minuterie, assurez-vous que l’heure connue de l’écran est correcte Heure de Mise hors tension; le cas échéant, rectifi ez le réglage. Cela fait, mettez de la minuterie en service Heure de mise sous tension ou Heure de mise hors tension. -
Page 28: Réglage De La Minuterie
Réglage de l’heure actuelle / Réglage de la minuterie Réglage de la minuterie Confi gurez le programme pour la mise sous/hors tension et sélectionnez le signal d’entrée à l’heure spécifi ée. Il est possible de défi nir jusqu’à 20 programmes. [Exemple de réglage] Programme 1, Tous les lundis, 12:00, Sous tension, Entrée : VIDEO Réglage de la minuterie... -
Page 29: Économiseur D'écran (Pour Éviter La Rémanence)
Économiseur d’écran (Pour éviter la rémanence) Évitez l’affi chage, pendant une longue période, d’une seule et même image, en particulier en mode 4:3. Si l’écran doit demeurer en service, vous devez alors faire usage de l’économiseur d’écran. Lorsque l’économiseur d’écran est utilisé, les 5 motifs suivants s’affi chent en plein écran pendant 5 secondes chacun. Noir→Gris foncé→Gris→Gris clair→Blanc Configuration Appuyez ici pour affi... -
Page 30: Heure De Mise En Service De L'économiseur D'écran
Économiseur d’écran (Pour éviter la rémanence) Heure de mise en service de l’économiseur d’écran Après avoir choisi Désignation de I’heure, Intervalle ou Veille après éco. Écran, le réglage de l’heure (Réglade de la minuterie) devient possible et la durée peut être précisée. (L’heure ne peut pas être réglée quand “Mode” est réglé sur “Oui”... -
Page 31: Réduction De La Consommation
Réduction de la consommation • Gestion alimentation: Lorsque cette fonction est placée sur “Oui”, elle opère dans les conditions suivantes pour automatiquement allumer ou éteindre l’appareil. Lorsqu’aucune image n’est détectée pendant plus ou moins 30 secondes au cours de l’entrée depuis la borne PC IN ou DVI-D IN : →... -
Page 32: Personnalisation Du Nom Des Entrées
Personnalisation du nom des entrées Cette fonction peut modifi er l’étiquette du signal d’entrée à affi cher. (reportez-vous à la page 15) Configuration Appuyez ici pour affi cher le menu “Confi guration”. Signal Économiseur d'écran Appuyez pour sélectionner Étiquette d’entrée. Étiquette d'entrée Mouvement Sélection entrée en composantes/RVB... -
Page 33: Sélection De La Langue D'affi Chage
Sélection de la langue d’affi chage Appuyez sur cette touche pour affi cher le menu “Confi guration”. Appuyez sur cette touche pour affi cher la page “Affi chages à l’écran”. Appuyez sur cette touche pour choisir la langue désirée. Langues possibles Configuration English (UK) Signal... -
Page 34: Réglage D'un Ensemble D'écrans (Multi Affi Chage)
Réglage d’un ensemble d’écrans (Multi Affi chage) En alignant les écrans par groupes, par exemple, comme illustré ci-après, une image agrandie peut s’affi cher sur tous les écrans. Pour pouvoir utiliser ce mode de fonctionnement, chaque affi chage doit avoir un numéro d’affi chage pour déterminer son emplacement. - Page 35 Réglage d’un ensemble d’écrans (Multi Affi chage) Poste Détails Sélectionnez le numéro de disposition requis. (A1-E5 : reportez-vous à ce qui suit.) Numéro d’écran affi ché pour chacune des deux dispositions. (Exemple) ( 2 × 1) ( 2 × 3 ) ( 4 ×...
-
Page 36: Confi Guration Pour Les Signaux D'entrée
Confi guration pour les signaux d’entrée Sélection de l’entrée à composantes/RVB Sélectionnez pour que les signaux de la source connectée correspondent à la borne COMPONENT/RGB IN. Signaux Y, P “Composants” Signaux RVB “RVB” Configuration Appuyez sur cette touche pour affi cher le menu “Confi... -
Page 37: Menu Signal
Confi guration pour les signaux d’entrée Menu Signal Remarque: Le menu de confi guration “Signal” affi che un état de réglage différent pour chaque signal d’entrée. Configuration Appuyez sur cette touche pour affi cher le menu Signal “Confi guration”. Économiseur d'écran Appuyez sur cette touche pour sélectionner la “Signal”. -
Page 38: Système Couleur
Confi guration pour les signaux d’entrée Système couleur Sélectionnez “Signal” dans le menu “Confi guration” lors de l’entrée du signal Video (S Video). (Le menu “Signal [AV]” s’affi che.) Appuyez sur cette touche pour choisir “Système [ AV ] Signal couleur”. -
Page 39: Réduction Du Bruit
Confi guration pour les signaux d’entrée Réduction du bruit Appuyez sur cette touche pour choisir “Réduction du bruit”. Réduction du bruit Appuyez sur cette touche pour choisir “Non”, “Auto”, “Min.”, “Moy.”, “Max.” Auto: Réduction du bruit est automatiquement sélectionné parmi “Min.”, “Moy.” ou “Max.”. Remarque: La réduction du bruit peut être réglée pendant qu’un signal vidéo ou de composante est appliqué. -
Page 40: Affi Chage Des Signaux D'entrée
Confi guration pour les signaux d’entrée Affi chage des signaux d’entrée Affi che la fréquence et le type du signal d’entrée actuel. Cet affi chage n’est valide que pour des signaux d’entrée Composantes/RVB/PC ou Numérique. Plage d’affi chage: Fréquence-H 63.98 Balayage horizontal 30 à... -
Page 41: Réglages Des Options
Réglages des Options Options Appuyez ici pour affi cher le menu “Confi guration”. On screen display Initial input Appuyez ici pour sélectionner la “Affi chages à l’écran”. Initial VOL level Maximum VOL level Input lock Button lock Remocon User level Appuyer pendant plus de 3 secondes. - Page 42 Réglages des Options Rubrique Réglages MENU&ENTER Off: Il est possible de se servir de tous les boutons de l’appareil principal pour ces opérations. MENU ENTER/ MENU&ENTER: Verrouille les boutons de l’appareil principal. On: Verrouille tous les boutons de l’appareil principal. Procédez comme suit pour verrouiller les touches sur l’appareil.
-
Page 43: Dépannage
Dépannage Avant de faire appel à un dépanneur, identifi ez les symptômes et effectuez les vérifi cations simples indiquées ci-dessous. Symptômes Vérifi cations Image Appareils électriques Interférences Son bruyant Automobiles / motos Lampe fl uorescente Volume Image normale Pas de son (Vérifi... -
Page 44: Signaux D'entrée Applicables
Signaux d’entrée applicables Signaux PC Repère: Signal d’entrée applicables Fréquence Fréquence RGB IN PC IN DVI-D IN HDMI1 Nom du signal horizontale (kHz) verticale (Hz) (Dot clock (MHz)) (Dot clock (MHz)) (Dot clock (MHz)) HDMI2 640x400@70Hz 31,46 70,07 * (25,17) * (25,17) * (25,17) 640x400@85Hz... -
Page 45: Réglages D'usine
Signaux d’entrée applicables Signaux de composantes *Repère: Signal d’entrée applicables HDMI1 Fréquence Fréquence COMPONENT IN DVI-D IN Nom du signal horizontale (kHz) verticale (Hz) (Dot clock (MHz)) (Dot clock (MHz)) HDMI2 1 525(480)/60i 15,73 59,94 * (13,5) * (27,0) 2 525(480)/60p 31,47 59,94 * (27,0) -
Page 46: Spécifi Cations
Spécifi cations TH-42LF20E TH-47LF20E Source d’alimentation Secteur 220 - 240 V.c.a. 50/60 Hz Consommation Utilisation normale 240 W 290 W État veille 0,2 W 0,2 W État hors tension 0,2 W 0,2 W Panneau d’affi chage LCD Rapport de côtés 16:9, panneau IPS de Rapport de côtés 16:9, panneau IPS de... - Page 47 Numéro de modèle Numéro de série Conforme à la directive 2004/108/EC, article 9(2) Panasonic Testing Centre Panasonic Service Europe, une division de Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, F.R. Allemagne Web Site : http://panasonic.net © Panasonic Corporation 2010...
