du charbon ou d'autres combustibles fossiles
•
du plastique et produits dérivés
•
du papier et du carton traités
•
des déchets
•
des combustibles pouvant dégager des substances toxiques ou polluantes.
L'utilisation de ces combustibles est non seulement interdite parce qu'elle entraîne l'émission de substances nocives et polluantes,
mais elle cause aussi une détérioration plus rapide du poêle et une accumulation de saleté dans le poêle et dans le système
d'évacuation des fumées, ce qui entraîne une baisse des performances et de la sécurité de l'appareil.
Les gaz produits par ces combustibles sont dangereux pour l'environnement et pour votre santé !
L'utilisation de combustible non conforme aux indications susmentionnées fait déchoir la garantie.

Dimensions

Hauteur
Largeur
Profondeur
Poids à vide

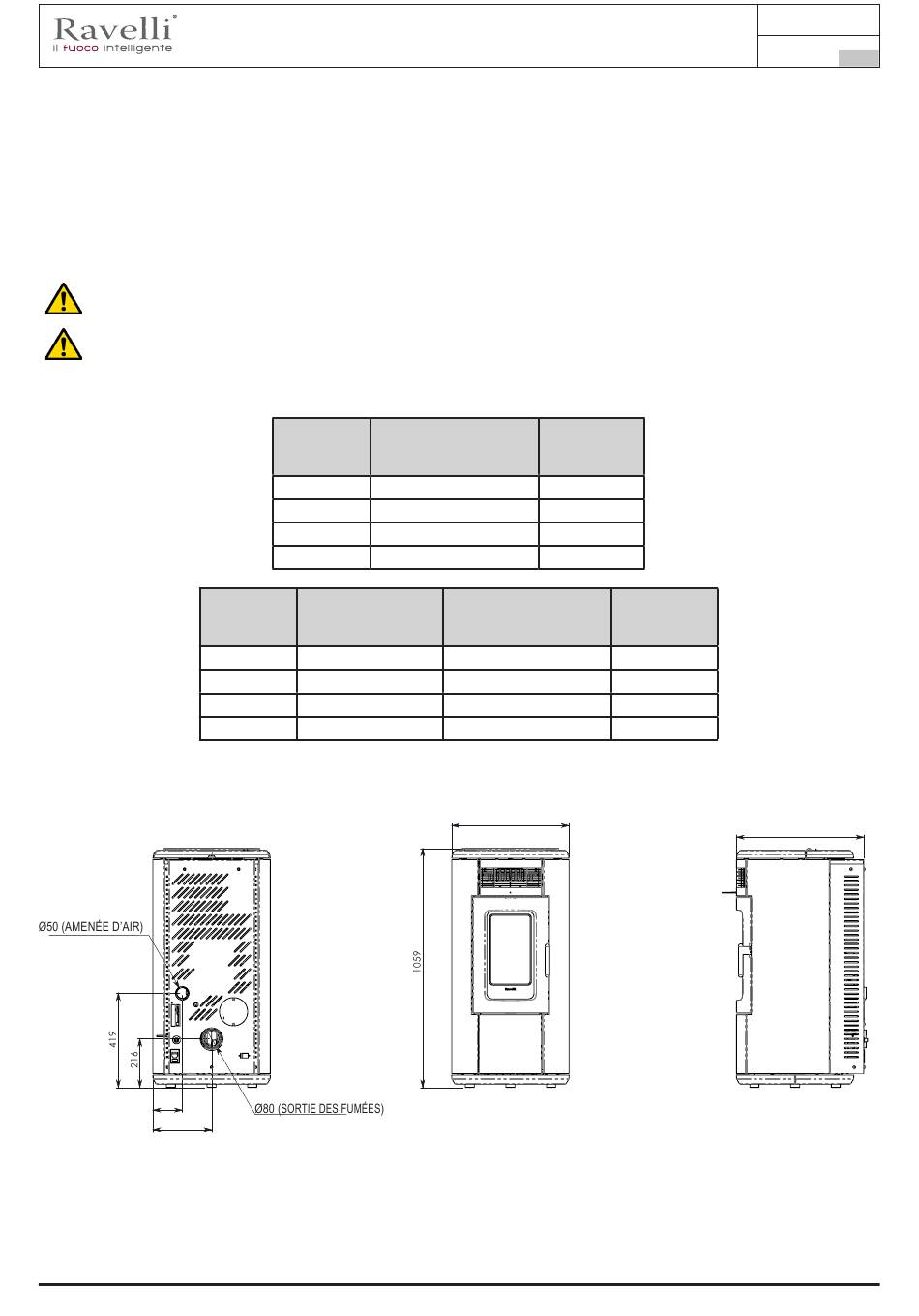

Schéma technique R-Evolution NS e VS
50 (ENTRATA ARIA)
130
260
Les données ci-dessus, qui sont indicatives et non pas contraignantes, peuvent varier selon le type de pellet du bois utilisé. La société se réserve le droit d'apporter toute
modification visant à améliorer les performances de ses produits.
Manuel d'utilisation et d'entretien R-Evolution 7-9
R-Evolution 7 C S
R-Evolution 7 N S
R-Evolution 7 V S
Hauteur 1059
Largeur 520
Profondeur 565
Poids à vide 175
R-Evolution 9 C C
R-Evolution 9 N C
R-Evolution 9 V C
1108
520
565
185
80(USCITA FUMI)
Unité de
mesure
mm
mm
mm
kg
R-Evolution 9 C S
R-Evolution 9 N S
R-Evolution 9 V S
1108
520
565
180
520
CODICE
053-00-001A-BLK 049-KIT1-BLK
053-00-001A-BCO 049-KIT1-BCO
053-00-001A-BDX 049-KIT1-BDX
053-00-001A-BRZ 049-KIT1-BRZ
TOLLERANZE GENERALI SECONDO LA CLASSE UNI EN 22768-mK
GENERAL TOLERANCES AS PER UNI EN 22768-mK
DENOMINAZIONE
(DENOMINATION)
R-evolution 7 - Ventilata - Lamiera (RAVELLI)
Rev.1 26/03/2018
Page 87
Unité de
mesure
mm
mm
mm
kg
565
KIT DESCRIZIONE
R-evolution 7 VS Nera
R-evolution 7 VS Bianca
R-evolution 7 VS Bordeaux
R-evolution 7 VS Bronzo
MODIFICARE SOLO SU CAD
CAD DRAWNING HANDLING ON CAD SYSTEM ONLY
SCALA FORMATO
1:10
(SCALE) (SHEET)
MATERIALE
(MATERIAL)
FR
A3
