Carico Della Coclea; Settaggio Della Temperatura E Della Potenza Di Lavoro; Sequenza Delle Fasi Di Accensione; Cosa Succede In Caso Di Batterie Scariche - Ravelli R-EVOLUTION 7 Manuel D'utilisation Et D'entretien

Carico della coclea

Prima di effettuare la prima accensione della stufa, tutte le volte che la stufa è in allarme "06 - Pellet esaurito", e comunque tutte
le volte che la tramoggia si è completamente svuotata, è necessario effettuare il carico iniziale della coclea. Questa fase serve a
riempire il sistema di caricamento del pellet in modo che al momento dell'accensione il sistema sia pronto a caricare il pellet nel
braciere.
Nel caso in cui non si eseguono le operazioni di carico coclea, si potrebbero verificare episodi di mancata accensione della stufa.

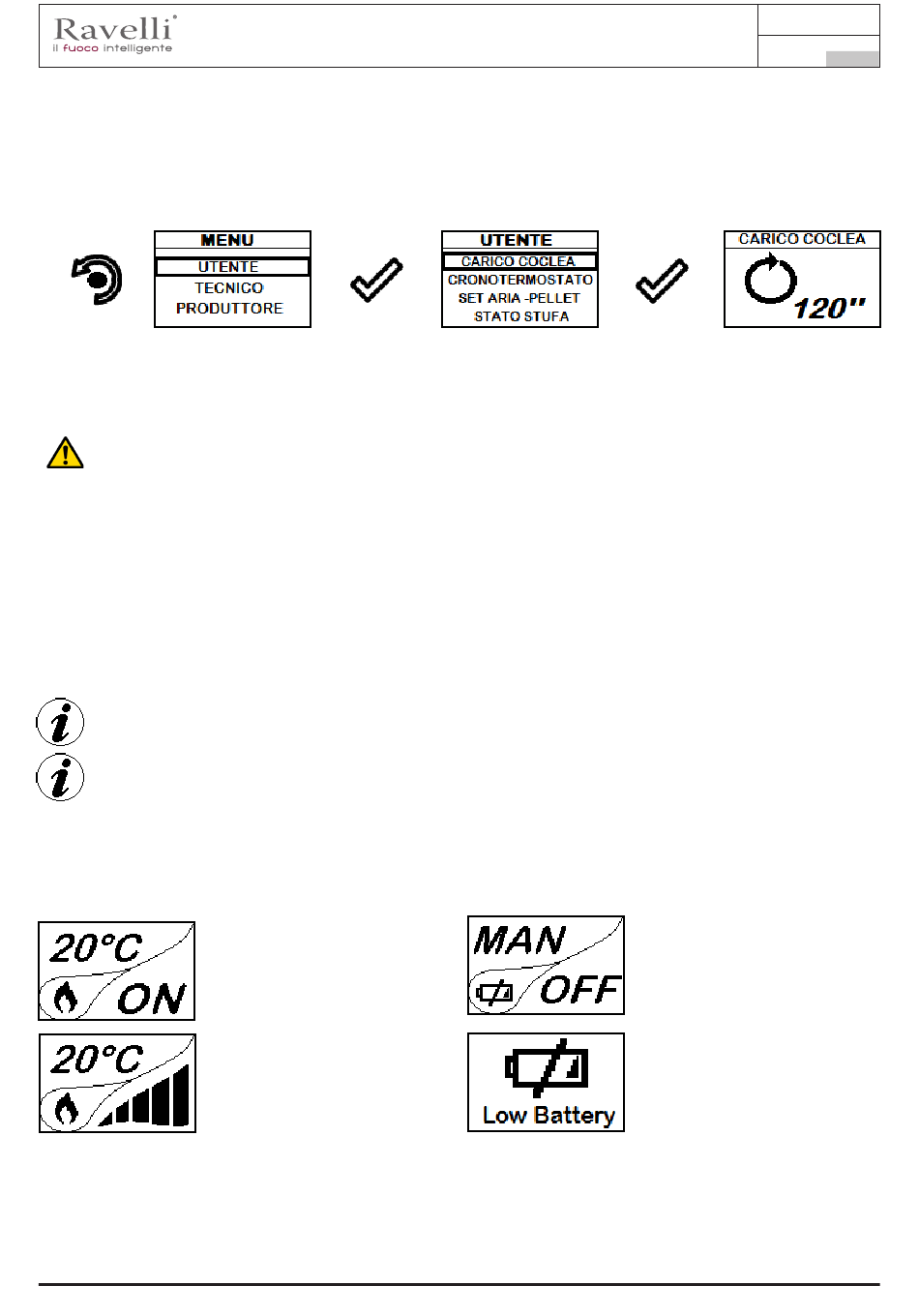

Pressione del tasto di
"accesso a menu" per
accedere alla
schermata MENU
IL TEMPO PREIMPOSTATO DEL CARICO INIZIALE È TALE DA COMPRENDERE ANCHE IL PELLET SUFFICIENTE
AD EFFETTUARE LA PRIMA ACCENSIONE. DOPO IL CARICO INIZIALE, QUINDI, NESSUNA PULIZIA BRACIERE
PRECEDERÀ LA FASE DI ACCENSIONE.

Settaggio della temperatura e della potenza di lavoro:

Impostare i due valori seguendo le indicazioni fornite nel capitolo "Descrizione del display"
Accensione e spegnimento dell'apparecchio
Dalla schermata di "stand-by", è possibile accendere e/o spegnere la stufa mantenendo premuto il tasto ON/OFF sul palmare per
qualche secondo. Un segnale acustico avvertirà dell'avvenuta accensione o spegnimento dell'apparecchio. In caso non sia possibile
usare il palmare si può accendere/spegnere l'apparecchio utilizzando l'apposito tasto posto sulla scheda elettronica.
La comparsa del messaggio "REGOLARE SISTEMA RDS" indica che la procedura iniziale di collaudo e taratura dei
parametri non è stata effettuata correttamente. Questa indicazione non implica il blocco della stufa (vedi sezione POP UP
DI SEGNALAZIONE).
Nei modelli con braciere autopulente, il braciere viene pulito meccanicamente prima di ogni accensione, tranne che
dopo il carico iniziale coclea ed in caso di riaccensione dopo allarme MANCATA ACCENSIONE.

Sequenza delle fasi di accensione

ACCENSIONE - fase iniziale di
caricamento pellet;
FASE FIAMMA - fase di attesa
sviluppo della fiamma; e fase di
stabilizzazione fiamma e riduzione
carburante (pellet) all'interno del
braciere;
LAVORO - fase di funzionamento
descritta nel capitolo dedicato;
Manuale uso e manutenzione R-Evolution 7-9
Pressione del tasto
"conferma"
per accedere alla
schermata UTENTE
Pressione del tasto di
"conferma" per attivare la
rotazione della coclea

Cosa succede in caso di batterie scariche

In caso di batteria scarica, all'interno
della "goccia" è presente un simbolo
che indica lo stato di limite della
stessa, pur mantenendo attive le
funzioni del palmare.
Non appena il livello di batteria non
permette in alcun modo la
comunicazione radio, il palmare
mostra
a schermo intero l'immagine della
batteria scarica, bloccando tutte le
funzioni del palmare fino ad avvenuta
sostituzione delle batterie.
Rev.1 26/03/2018
Pag.29
ITA
