combustibili che possano sprigionare sostanze tossiche o inquinanti.
L'utilizzo di questi combustibili, oltre che vietato perché provoca l'emissione di sostanze inquinanti e nocive, causa un deterioramento
più rapido della stufa ed un accumulo di sporco nella stufa e nel sistema di evacuazione dei fumi con conseguente decadimento delle
prestazioni e della sicurezza.
I gas prodotti da questi combustibili sono pericolosi per l'ambiente e per la vostra salute!
L'utilizzo di combustibile non conforme a quanto sopra specificato fa decadere la garanzia.
Altezza
Larghezza
Profondità
Peso a vuoto

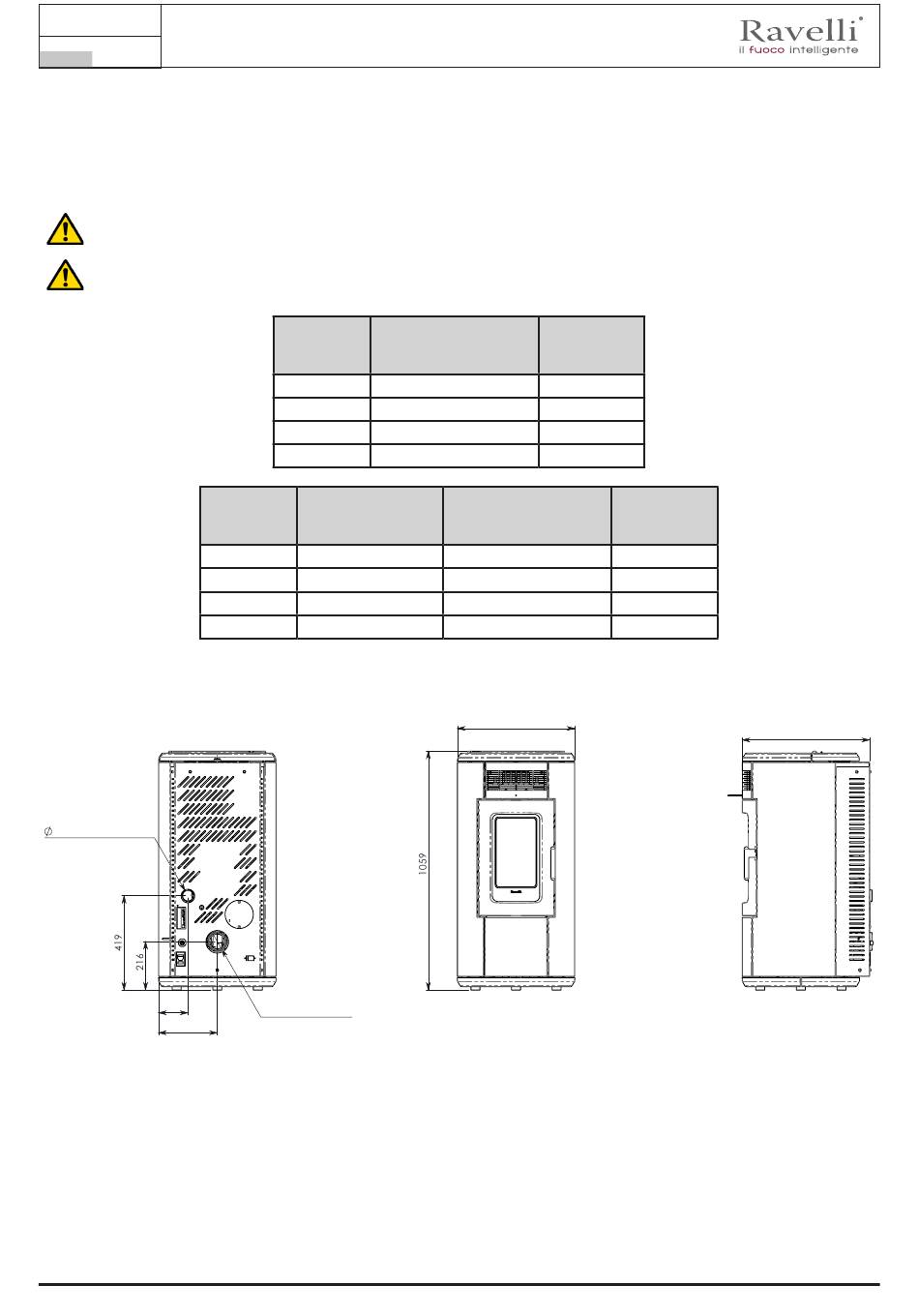

TAVOLA TECNICA R-EVOLUTION 7 N S - R-EVOLUTION 7 V S
50 (ENTRATA ARIA)
130
260
Manuale uso e manutenzione R-Evolution 7-9
R-Evolution 7 C S
R-Evolution 7 N S
R-Evolution 7 V S
Altezza 1059
Larghezza
Profondità
Peso a vuoto
R-Evolution 9 C C
R-Evolution 9 N C
R-Evolution 9 V C
1108
520
565
185
80(USCITA FUMI)
Unità di
misura
mm
520 mm
565 mm
175 kg
R-Evolution 9 C S
R-Evolution 9 N S
R-Evolution 9 V S
1108
520
565
180
520
CODICE
053-00-001A-BLK
053-00-001A-BCO
053-00-001A-BDX
053-00-001A-BRZ
TOLLERANZE GENERALI SECONDO LA CLASSE UNI EN 22768-mK
GENERAL TOLERANCES AS PER UNI EN 22768-mK
DENOMINAZIONE
(DENOMINATION)
R-evolution 7 - Ventilata - Lamiera (RAVELLI)
AICO S.P.A
Unità di
misura
mm
mm
mm
kg
KIT
049-KIT1-BLK R-evolution 7 VS Nera
049-KIT1-BCO R-evolution 7 VS Bianca
049-KIT1-BDX R-evolution 7 VS Bordeaux
049-KIT1-BRZ R-evolution 7 VS Bronzo
MODIFICARE SOLO SU CAD
CAD DRAWNING HANDLING ON CAD SYSTEM ONLY
SCALA
1:10
(SCALE)
MATERIALE
(MATERIAL)
TRATTAM. SUPERFICIALE
DIS.
(DESIGNER)
(DATE)
DATA
venerdì 13 gennaio 2017
N. DISEGNO
(DRWG NR.)
565
DESCRIZIONE
FORMATO
A3
(SHEET)
CONTR.
R.Aceti -
(CHECKED)
PESO Kg
234.926
(WEIGHT)
