ADEO SCREEN Rugby-Pro Manuel D'installation Et D'utilisation page 6

ITALIANO - Manuale d'installazione e d'uso schermo avvolgibile
ATTENZIONE LEGGERE PRIMA DI EFFETTUARE LE REGOLAZIONI
le regolazioni indicate nella tabella seguente devono essere eseguite solo da personale autorizzato e specializzato. l'utilizzo non corretto delle procedure descritte possono
causare danneggiamenti al prodotto, per i quali non sarà riconosciuta la garanzia. La regolazione dei fine corsa varia in base alla posizione del motore (motore sinistro colonna
A motore destro colonna B) oppure in base alla caduta del tessuto (caduta posteriore riga C – caduta anteriore riga D), La regolazione viene effettuata con una chiave
esagonale da 4mm (in dotazione).

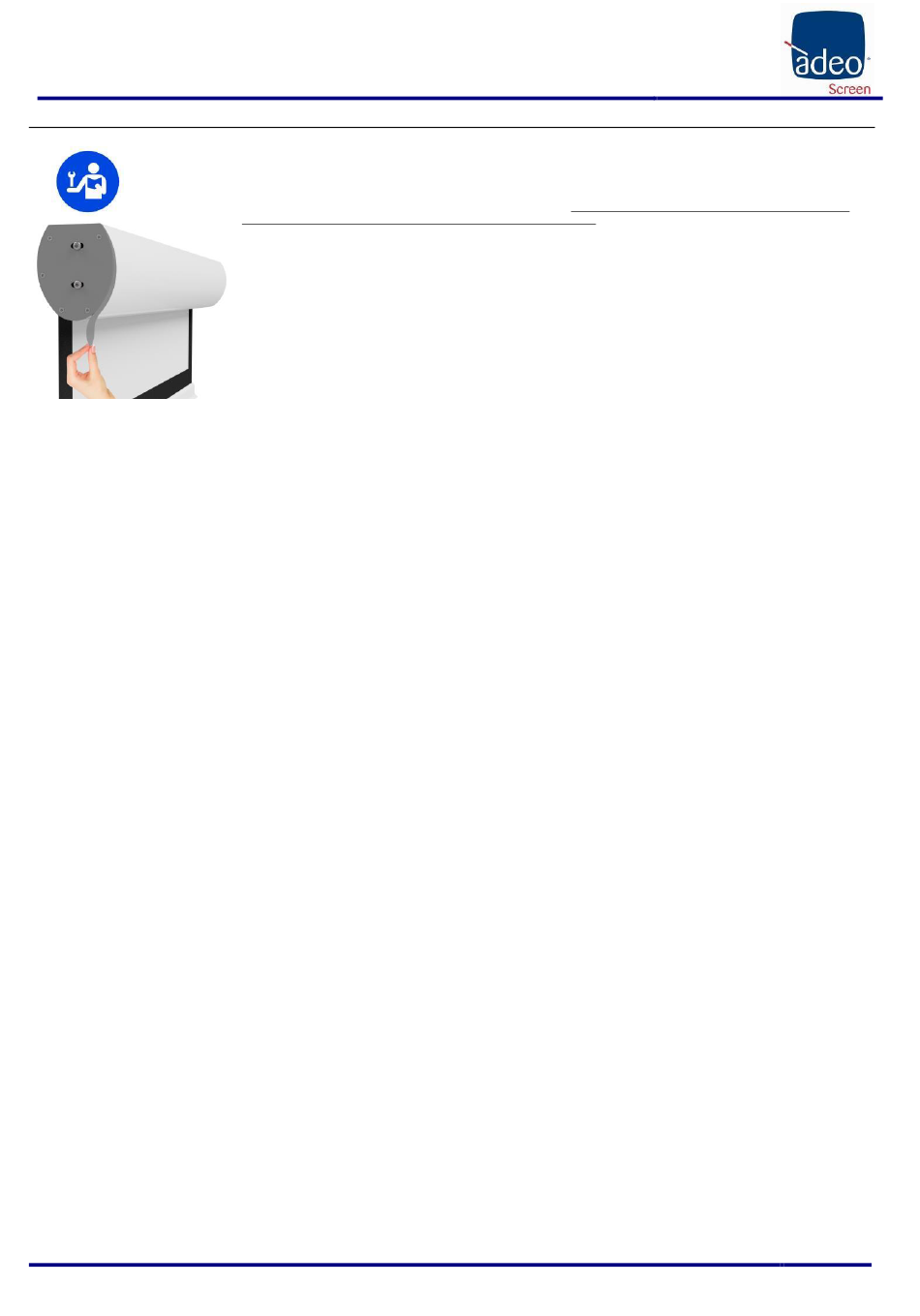

LE VITI PER LA REGOLAZIONE DEI FINE CORSA SI TROVANO NELLA PARTE INFERIORE DELLO SCHERMO (TALE FORO È COPERTO DA ADESIVO DI GARANZIA, NON RIMUOVERE
Made by Adeo Screen Sp. Z o.o. (Poland) Specifications are subject to change without notice. E&OE
Doc: RUGBY-PRO Installation Manual rev1 | 07.09.2020
Please verify that you are working with the latest revision of this document before specifying your screen.
10 MODIFICA FINE CORSA (procedura già effettuata in fabbrica)
COMPELTAMENTE L'ADESIVO, LASCIARE LIBERO SOLO IL FORO – vedi immagine a lato) E "NON" NEL FIANCO DESTRO O SINISTRO. NON REGOLARE I
FINE CORSA CON IL PULSANTE SALITA O DISCESA ATTIVATO.
AVVERTENZE
Il fine corsa è regolato in maniera da permettere che il foglio di proiezione sia avvolto per almeno 1,5 giri attorno al rullo per evitare il distacco del foglio.
Particolare attenzione va posta in caso di regolazione dei fine corsa per personalizzare l'impostazione dell'area di visione. La regolazione è permessa
fino a 3 cm senza rischio di danni al prodotto. Un errata regolazione dei fine corsa può causare:
-Distacco del foglio di proiezione dal rullo
-Avvolgimento in senso contrario del foglio di proiezione con danneggiamento della planarità della superficie di proiezione e dei meccanismi di
avvolgimento.
-Rottura della saldatura del bordo nero in basso (schermi bordati).
-Sforzo eccessivo sul motore con possibile danneggiamento e attivazione della resistenza termica contenuto in esso.
-Avvolgimento eccessivo del sistema di taratura fine corsa con conseguente rottura della parte meccanica.
GARANZIA
Si ricorda agli operatori che in caso di manomissione dei sigilli e danneggiamento derivante da una regolazione errata, gli interventi per riparazione
verranno considerati fuori garanzia.
Page 6
