POLSKI – Instrukcja montażu i obsługi ekranu rozwijanego
Typ zainstalowanego w produkcie silnika opisany jest na etykiecie posiadającej oznakowanie CE, a znajdującej się na każdym produkcie. W trakcie otwierania opakowania należy skontrolować etykietę i
ustalić rodzaj silnika, aby wykonać poprawną instalację i prawidłowe okablowanie. W przypadku, kiedy moc silnika nie odpowiada mocy linii elektrycznej w miejscu instalacji urządzenia, prosimy o
skontaktowanie się z elektrykiem i wyposażenie we właściwy transformator prądu i częstotliwości.
Okablowanie elektryczne musi respektować obowiązujące normy CEI. Norma CEI EN 60335-1 przewiduje w sieci zasilania urządzenie rozłączające wielobiegunowe, o szerokości otwarcia styków co
najmniej 3 mm. Do sterowania ekranu używać jedynie przełącznik dostarczony z ekranem, lub inny odpowiednik, zgodnie ze wskazówkami schematu połączeń na Rys. 4 (jeśli silnik zamontowany jest po
lewej stronie należy odwrócić kolory przewodów w następujący sposób: w dół = brązowy, w górę = czarny). Przełącznik powinien zostać zamontowany w widocznym miejscu, na wysokości pomiędzy 1.5 a 1.8
m od podłogi. Podłącznie przewodów do przełącznika znajdującego się na wyposażeniu wykonać należy usuwając przednie klawisze, uzyskując w ten sposób dostęp do przycisków zał./wył.
Właściwe wykonanie połączeń elektrycznych, zgodnie ze sztuką i w zachowaniu obowiązujących norm prawnych, jest istotne dla zabezpieczenia przed wypadkami oraz właściwego i niezmiennego działania
Silnik ekranów wyposażonych w kasetę umieszczony jest po prawej stronie ekranu patrząc od jego frontu (na zamówienie możliwe jest umieszczenie silnika po stronie lewej). Nie podłączać nigdy dwóch lub
więcej silników do jednego przełącznika bez sterowania połączonego lub dwóch przełączników przy tym samym silniku.
NICE 230V 50Hz
Dane techniczne silnika
Częstotliwość: ~Hz50
Moc: 120W
Moment obrotowy: 10Nm
Prędkość: 17Rpm
Cykl pracy: S2 4min
Długość przewodu: 3m
Wytrzymałość mechaniczna: zgodnie z normą EN14202
Temperatura pracy: od –20 do +55 °C
Poziom natężenia dźwięku: LpA ≤ 70 dB (A)
Klasa ochrony silnika: IP44
Okablowanie elektryczne musi respektować obowiązujące normy WE. Norma WE EN 60335-1 przewiduje w sieci zasilania istnienie wielobiegunowego urządzenia rozłączającego, o szerokości otwarcia
styków co najmniej 3 mm dla każdego silnika (z wyłączeniem wtyczki itp.). W razie potrzeby to urządzenie zapewnia bezpieczne i szybkie odcięcie źródła zasilania. Kable łączyć jak pokazano na rysunku po
Właściwe wykonanie połączeń elektrycznych, zgodnie ze sztuką i w zachowaniu obowiązujących norm prawnych, jest istotne dla zabezpieczenia przed wypadkami oraz właściwego i niezmiennego działania
NICE 230V 50Hz + Interfejs TT1N
Dane techniczne silnika
Częstotliwość: ~Hz50
Moc: 120W
Moment obrotowy: 10Nm
Prędkość: 17Rpm
Cykl pracy: S2 4min
Długość przewodu: 3m
Wytrzymałość mechaniczna: zgodnie z normą EN14202
Temperatura pracy: od –20 do +55 °C
Poziom natężenia dźwięku: LpA ≤ 70 dB (A)
Klasa ochrony silnika: IP44
Made by Adeo Screen Sp. Z o.o. (Poland) Specifications are subject to change without notice. E&OE
Doc: RUGBY-PRO Installation Manual rev1 | 07.09.2020
Please verify that you are working with the latest revision of this document before specifying your screen.

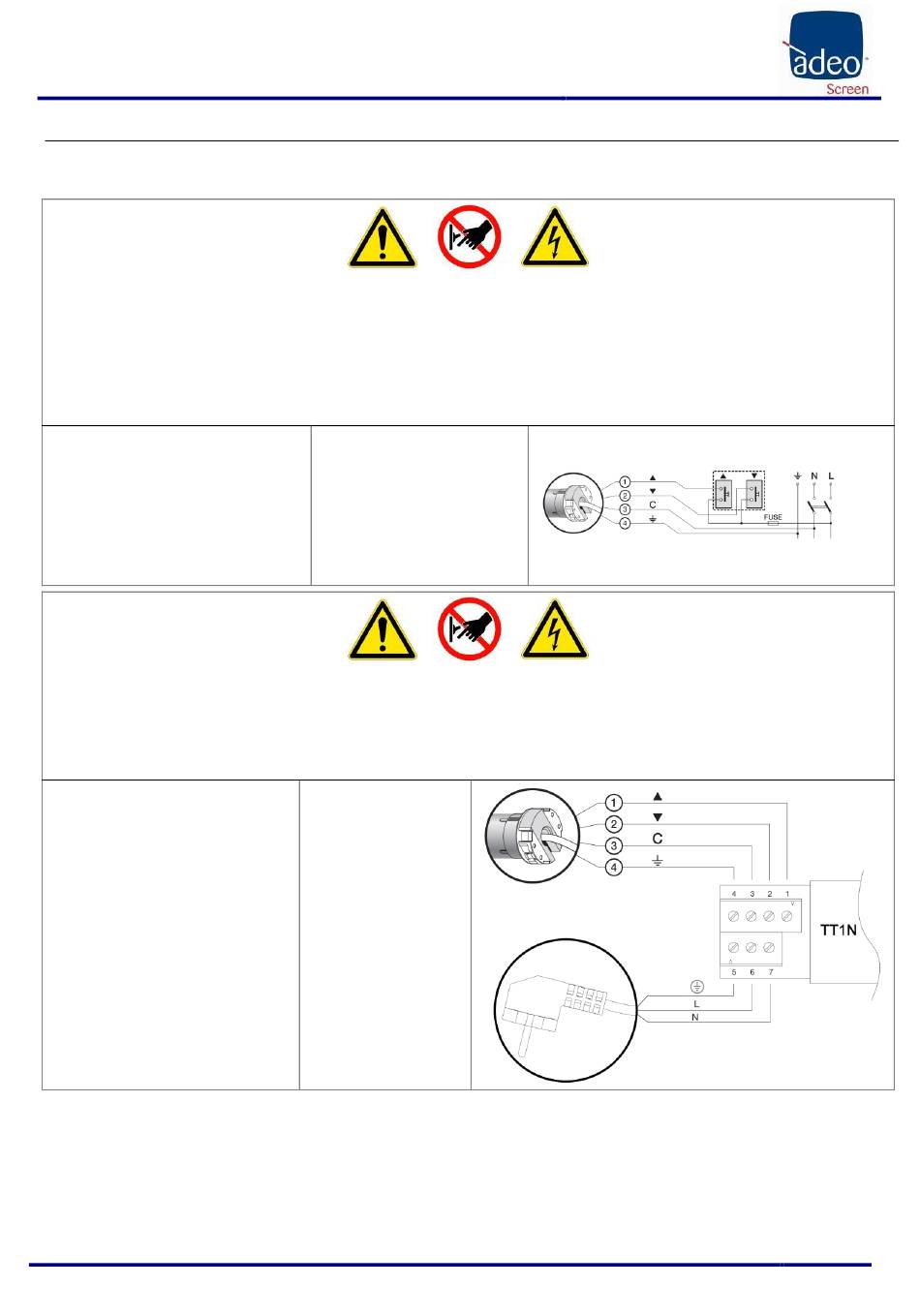

09 CHARAKTERYSTYKA SILNIKA – DANE TECHNICZNE – POŁĄCZENIE ELEKTRYCZNE
Przed wykonaniem jakichkolwiek czynności w instalacji elektrycznej, upewnić się, że napięcie zostało odłączone.
Połączenia dla każdego silnika:

Czerwony (Góra)

Czamy (Dół)

Biały (Wspólny)

Żółto-zielony (Uziemienie 120V)
ekranu. Przed wykonaniem jakichkolwiek czynności w instalacji elektrycznej, upewnić się, że napięcie zostało odłączone.
Silniki umieszczone są po prawej stronie ekranu patrząc od jego frontu.
Uruchamianie wykonywane jest za pomocą pilota na fale radiowe dostarczanego w standardzie.
Połączenia dla każdego silnika:
5
Żółto-zielony (Uziemienie 230V)
6
Brązowy (Linia 230V)
7
Niebieski (Neutralny 230V)
POŁĄCZENIE ELEKTRYCZNE:
UWAGA:
ekranu.
PODŁĄCZENIE ELEKTRYCZNE:
prawej stronie.
UWAGA:
