ITALIANO - Manuale d'installazione e d'uso schermo avvolgibile

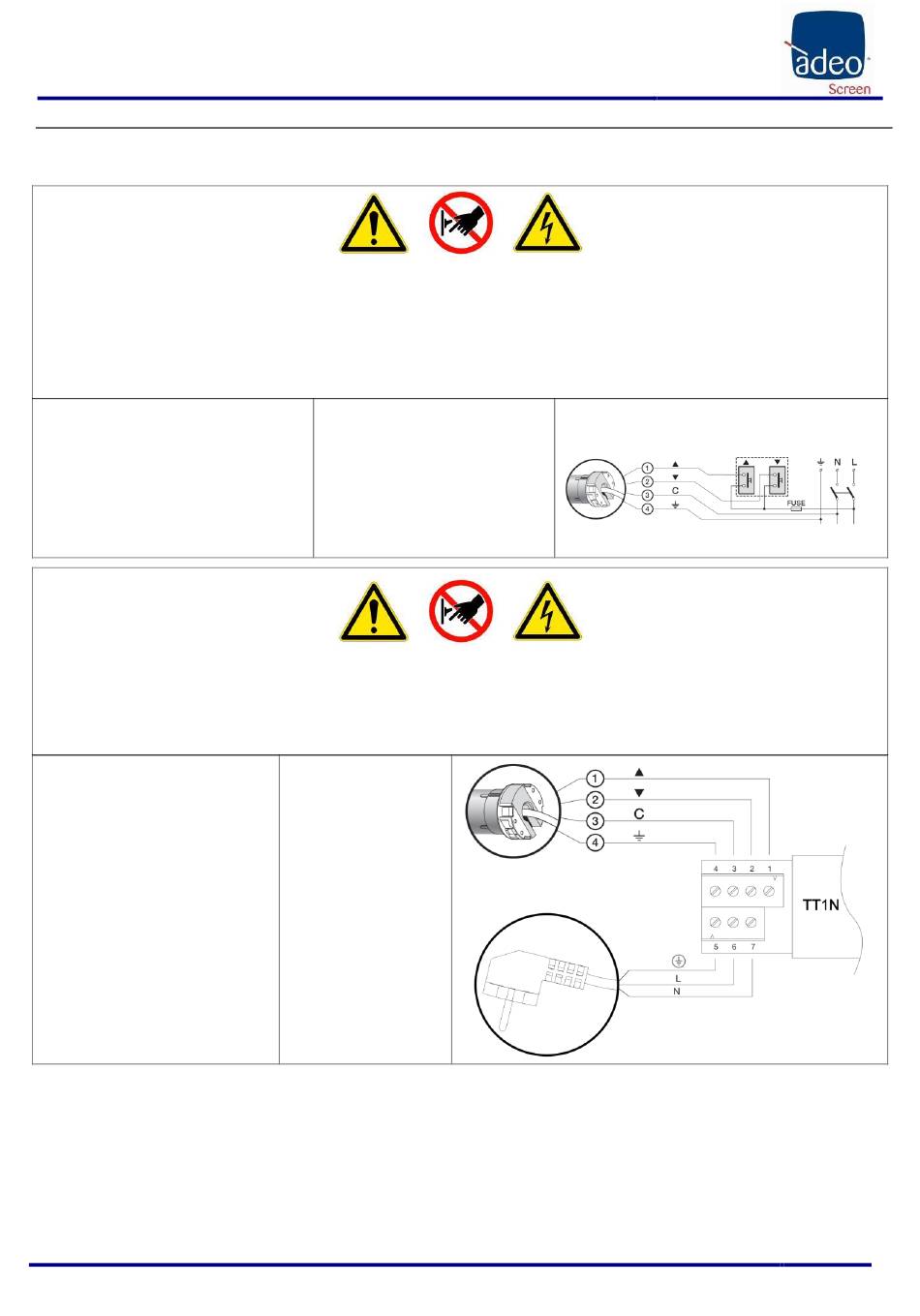

Il tipo di motore installato sul prodotto è identificato sull'etichetta riportante il logo CE e applicata su ogni prodotto, all'apertura dell'imballo si prega di controllare tale etichetta e di identificare il modello

corretto di motore per effettuare la corretta installazione e il corretto cablaggio. Nel caso in cui la potenza del motore non corrispondesse alla potenza della linea elettrica del luogo di installazione, si prega di

contattare un tecnico elettricista e fornirsi di un corretto trasformatore di corrente e Hz.

Il cablaggio elettrico deve rispettare le norme CEI in vigore. La norma CEI EN 60335-1 prevede che nella rete di alimentazione ci sia un dispositivo di disconnessione onnipolare con una distanza di

apertura dei contatti di almeno 3 mm. Utilizzare per il comando dello schermo solo il commutatore fornito a corredo, o modello equivalente, seguendo le indicazioni dello schema di collegamento a

sinistra (se il motore è montato sulla sinistra i colori dei fili vanno invertiti, cioè discesa = marrone, salita = nero). Il commutatore deve essere montato a vista del prodotto ed ad un altezza compresa fra

1.5 e 1.8 mt di altezza dal pavimento. Per collegare i cavi al pulsante in dotazione, togliere le placche frontali per accedere ai pulsanti di blocco/sblocco

La corretta esecuzione degli allacciamenti elettrici, a regola d'arte e nel rispetto delle norme vigenti, è importante ai fini della prevenzione degli infortuni e del buon funzionamento, inalterato nel tempo,

dello schermo. Prima di eseguire qualsiasi operazione su parti elettriche, assicurarsi che non vi sia tensione.

Il motore negli schermi dotati di cassonetto è posto sulla destra dello schermo visto frontalmente (a richiesta è possibile averlo inserito sulla sinistra). Non collegare mai due o più motori allo stesso

commutatore senza un comando di gruppo, oppure due commutatori allo stesso motore.

NICE 230V 50Hz

Caratteristiche Motore

Frequenza: ~Hz50

Potenza: 120W

Coppia: 10Nm

Velocità: 17Rpm

Ciclo di funzionamento: S2 4min

Lunghezza cavo: 3m

Resistenza meccanica: secondo norma EN14202

T° di funzionamento: da –20 a +55 °C

Livello di pressione sonore ponderato: LpA ≤ 70 dB(A)

Classe pretezione motore: IP44

Il cablaggio elettrico deve rispettare le norme CEI in vigore. La norma CEI EN 60335-1 prevede che nella rete di alimentazione ci sia un dispositivo di disconnessione onnipolare con una distanza di

apertura dei contatti di almeno 3 mm per ogni singolo motore (es. interruttore spina ecc.) In caso di necessità, questo dispositivo garantisce una veloce e sicura sconnessione dell'alimentazione elettrica.

dello schermo. Prima di eseguire qualsiasi operazione su parti elettriche, assicurarsi che non vi sia tensione. Il motore negli schermi dotati di cassonetto è posto sulla destra dello schermo visto

NICE 230V 50Hz + Interfaccia TT1N

Caratteristiche Motore

Frequenza: ~Hz50

Potenza: 120W

Coppia: 10Nm

Velocità: 17Rpm

Ciclo di funzionamento: S2 4min

Lunghezza cavo: 3m

T° di funzionamento: da –20 a +55 °C

Frequenza: 433.92 MHz

Portata trasmet: 150m

Livello di pressione sonora ponderato: LpA ≤ 70 dB(A)

Classe protezione motore: IP44

Made by Adeo Screen Sp. Z o.o. (Poland) Specifications are subject to change without notice. E&OE

Doc: RUGBY-PRO Installation Manual rev1 | 07.09.2020

Please verify that you are working with the latest revision of this document before specifying your screen.

09 IDENTIFICAZIONE TIPO MOTORE – CARATTERISTICHE – COLLEGAMENTO ELETTRICO
