Raccordement Électrique - ADEO SCREEN Rugby-Pro Manuel D'installation Et D'utilisation

FRANCAIS – Manuel d'installation et d'utilisation de l'écran de projection
Le type de moteur installé sur le produit est identifié sur l'étiquette reportant le logo CE appliquée sur chaque produit. À l'ouverture de l'emballage, veuillez contrôler l'étiquette et identifier le modèle correct
du moteur afin d'effectuer l'installation et le câblage corrects de l'appareil. Au cas où la puissance du moteur ne correspondrait pas à la puissance du réseau électrique du lieu d'installation, veuillez
contacter un électricien et vous munir d'un transformateur de courant et Hz adapté.
Le câblage électrique doit respecter les normes CEI en vigueur. La norme CEI EN 60335-1 prévoit que le réseau d'alimentation doit être pourvu d'un dispositif de déconnexion omnipolaire avec une
distance d'ouverture des contacts d'au moins 3 mm. N'utiliser pour la commande de l'écran que le commutateur fourni avec l'appareil, ou un modèle équivalent, en suivant les indications du schéma de
raccordement (si le moteur est monté sur la gauche, les couleurs des fils doivent être inversés, donc déroulement = marron, enroulement = noir). Le commutateur doit être monté de manière à pouvoir
l'actionner tout en ayant l'écran sous les yeux et à une hauteur comprise entre 1,5 et 1,8 m de hauteur du sol. Pour raccorder les câbles au commutateur fourni, enlever les plaques frontales pour accéder
aux commutateurs de blocage/déblocage.
l'exécution correcte des raccordements électriques, dans les règle de l'art et dans le respect des réglementations en vigueur, est importante pour la prévention des accidents et afin de garantir un
fonctionnement correct et durable de l'écran.
Avant d'effectuer toute opération sur les parties électriques, s'assurer qu'il n'y a pas de tension.
Le moteur des écrans pourvus de caisson est situé sur la droite de l'écran vu de face (sur demande, il est possible de l'avoir sur la gauche). Ne jamais relier deux moteurs ou plus à un même commutateur
sans une commande de groupe, ou bien deux commutateurs sur le même moteur.
NICE 230V 50Hz
Caractéristiques moteur:
Fréquence: ~Hz50
Puissance: 120W
Couple: 10Nm
Vitesse: 17Rpm
Cycle de service : S2 4 min
Longueur câble: 3m
Résistance mécanique: conforme norme EN14202
Temp. de fonctionnement: de –20 à +55 °C
Fréquence: 433.92 MHz
Niveau de pression sonore pondérée : LpA ≤ 70 dB(A)
Classe de protection du moteur : IP44
Le câblage électrique doit respecter les normes CEI en vigueur. La norme CEI EN 60335-1 prévoit que le réseau d'alimentation doit être pourvu d'un dispositif de déconnexion omnipolaire avec une
distance d'ouverture des contacts d'au moins 3 mm. Pour chaque moteur (par ex. interrupteur prise etc.) En cas de besoin, ce dispositif garantit une déconnexion rapide et sûre de l'alimentation
ATTENTION: l'exécution correcte des raccordements électriques, dans les règle de l'art et dans le respect des réglementations en vigueur, est importante pour la prévention des accidents et afin de garantir
Le moteur des écrans pourvus de caisson est situé sur la droite de l'écran vu de face (sur demande, il est possible de l'avoir sur la gauche).
NICE 230V 50Hz + Interface TT1N
Caractéristiques moteur:
Fréquence: ~Hz50
Puissance: 120W
Couple: 10Nm
Vitesse: 17Rpm
Cycle de service : S2 4 min
Longueur câble: 3m
Résistance mécanique: conforme norme EN14202
Temp. de fonctionnement: de –20 à +55 °C
Fréquence: 433.92 MHz
Niveau de pression sonore pondérée : LpA ≤ 70 dB(A)
Classe de protection du moteur : IP44
Made by Adeo Screen Sp. Z o.o. (Poland) Specifications are subject to change without notice. E&OE
Doc: RUGBY-PRO Installation Manual rev1 | 07.09.2020
Please verify that you are working with the latest revision of this document before specifying your screen.
09 IDENTIFICATION DU TYPE DE MOTEUR – CARACTÉRISTIQUES – RACCORDEMENT ÉLECTRIQUE

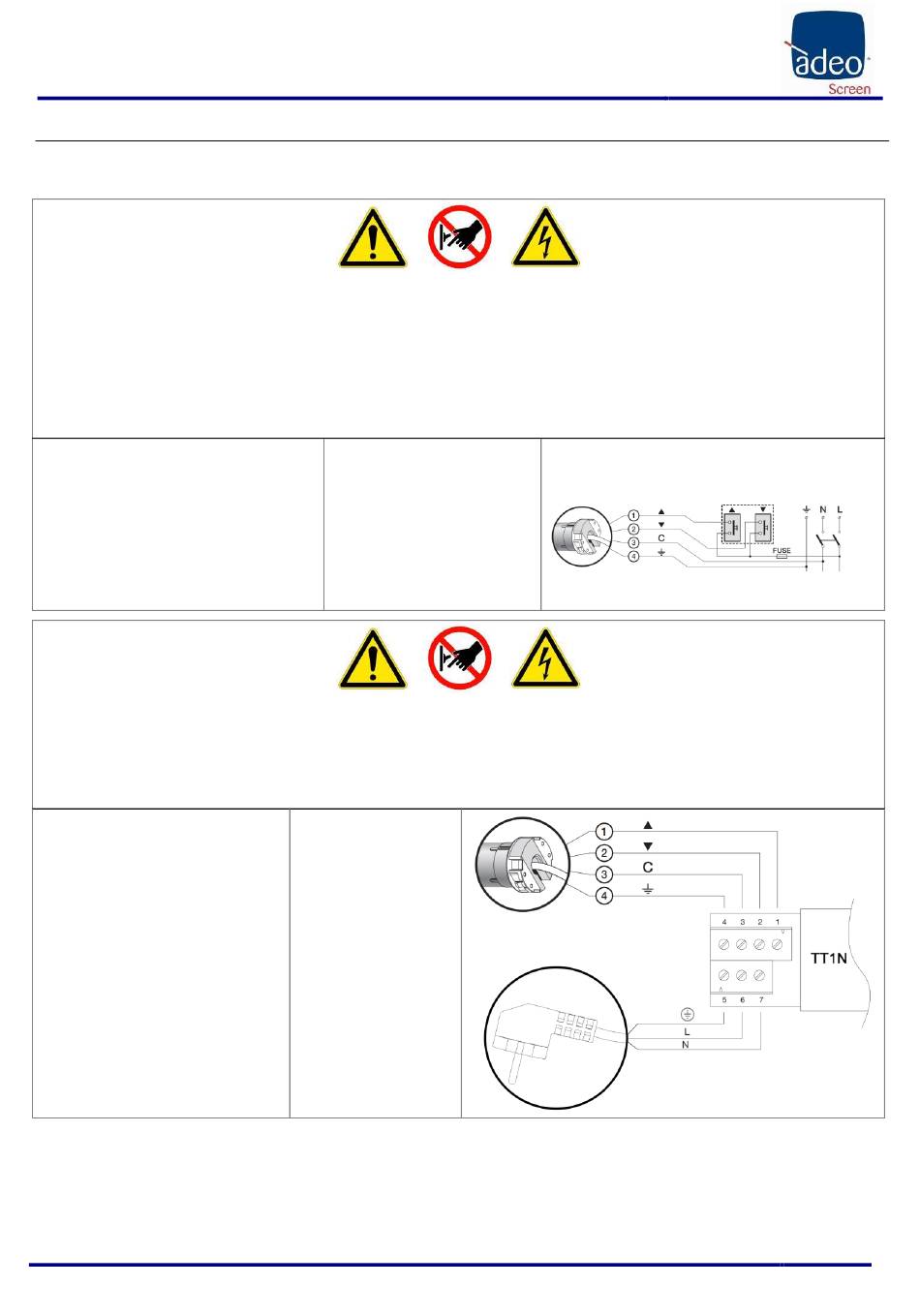

RACCORDEMENT ÉLECTRIQUE:
Raccordement pour chaque moteur :

Rouge (Montee)

Noir (Descente)

Blanc(Commun)

Jeune Vert (Terre 120V)
RACCORDEMENT ÉLECTRIQUE:
électrique. Utiliser des câbles pour la connexion comme l'illustre l'image.
un fonctionnement correct et durable de l'écran.
Avant d'effectuer toute opération sur les parties électriques, s'assurer qu'il n'y a pas de tension.
L'actionnement se fait à travers une radiocommande fournie de série.
Raccordement pour chaque moteur :
5
Jaune Vert (Terre 230V)
6
Marron (Phase 230V)
7
Bleu (Neutre 230V)
ATTENTION:
