ESPAÑOL – Manual de instalación y uso de la pantalla enrollable
El tipo de motor instalado en el producto se identifica en la etiqueta en la que aparece el logo CE y que se aplica en todos los productos; al abrir el embalaje se recomienda controlar esta etiqueta e
identificar el modelo correcto de motor para efectuar una instalación y un cableado correctos. Si la potencia del motor no corresponde a la potencia de la línea eléctrica del lugar de instalación, tendrá que
ponerse en contacto con un técnico electricista y utilizar un adecuado transformador de corriente y Hz.
el cableado eléctrico tiene que respetar las normas CEI en vigor. La norma CEI EN 60335-1 prevé que la red de alimentación cuente con un dispositivo de desconexión omnipolar con una distancia de
apertura de los contactos de por lo menos 3 mm. Para accionar la pantalla utilice sólo el interruptor que se entrega de serie, o un modelo equivalente, siguiendo las indicaciones del esquema de conexión
de la Fig. 4 (si el motor está montado a la izquierda los colores de los cables se tendrán que invertir, es decir bajada = marrón, subida = negro). El interruptor tiene que estar instalado a la vista del
Para conectar los cables al interruptor que se entrega de serie, saque las placas frontales para acceder a los botones de bloqueo/desbloqueo
La ejecución correcta de las conexiones eléctricas, con todas las de la ley y respetando las normas vigentes, es importante para prevenir accidentes y para un funcionamiento apropiado y duradero de la
pantalla.
Antes de efectuar una operación sobre las partes eléctricas, controle que no haya tensión.
En las pantallas con carcasa, el motor está situado a la derecha de la pantalla vista de frente (si se solicita, podemos montarlo a la izquierda). No conecte nunca dos o varios motores al mismo interruptor
sin un mando para grupo, o dos interruptores al mismo motor.
NICE 230V 50Hz
Características del motor
Frecuencia: ~Hz50
Potencia: 120W
Par: 10Nm
Velocidad: 17Rpm
Ciclo de funcionamiento: S2 4 min
Longitud del cable: 3m
Resistencia mecánica: de acuerdo con la norma EN14202
T° de funcionamiento: entre –20 y +55 °C
Nivel de presión sonora ponderado: LpA ≤ 70 dB(A)
Clase de protección del motor: IP44
el cableado eléctrico tiene que respetar las normas CEI en vigor. La norma CEI EN 60335-1 prevé que la red de alimentación disponga de un dispositivo de desconexión omnipolar con una distancia de
apertura de los contactos de por lo menos 3 mm por cada uno de los motores (por ej. clavija de enchufe, etc.) En caso de necesidad, este dispositivo garantiza una desconexión rápida y segura de la
La ejecución correcta de las conexiones eléctricas, con todas las de la ley y respetando las normas vigentes, es importante para prevenir accidentes y para un funcionamiento apropiado y duradero de la
NICE 230V 50Hz + Interface TT1N
Características del motor
Frecuencia: ~Hz50
Potencia: 120W
Par: 10Nm
Velocidad: 17Rpm
Ciclo de funcionamiento: S2 4 min
Longitud del cable: 3m
Resistencia mecánica: de acuerdo con la norma EN14202
T° de funcionamiento: entre –20 y +55 °C
Nivel de presión sonora ponderado: LpA ≤ 70 dB(A)
Clase de protección del motor: IP44
Made by Adeo Screen Sp. Z o.o. (Poland) Specifications are subject to change without notice. E&OE
Doc: RUGBY-PRO Installation Manual rev1 | 07.09.2020
Please verify that you are working with the latest revision of this document before specifying your screen.

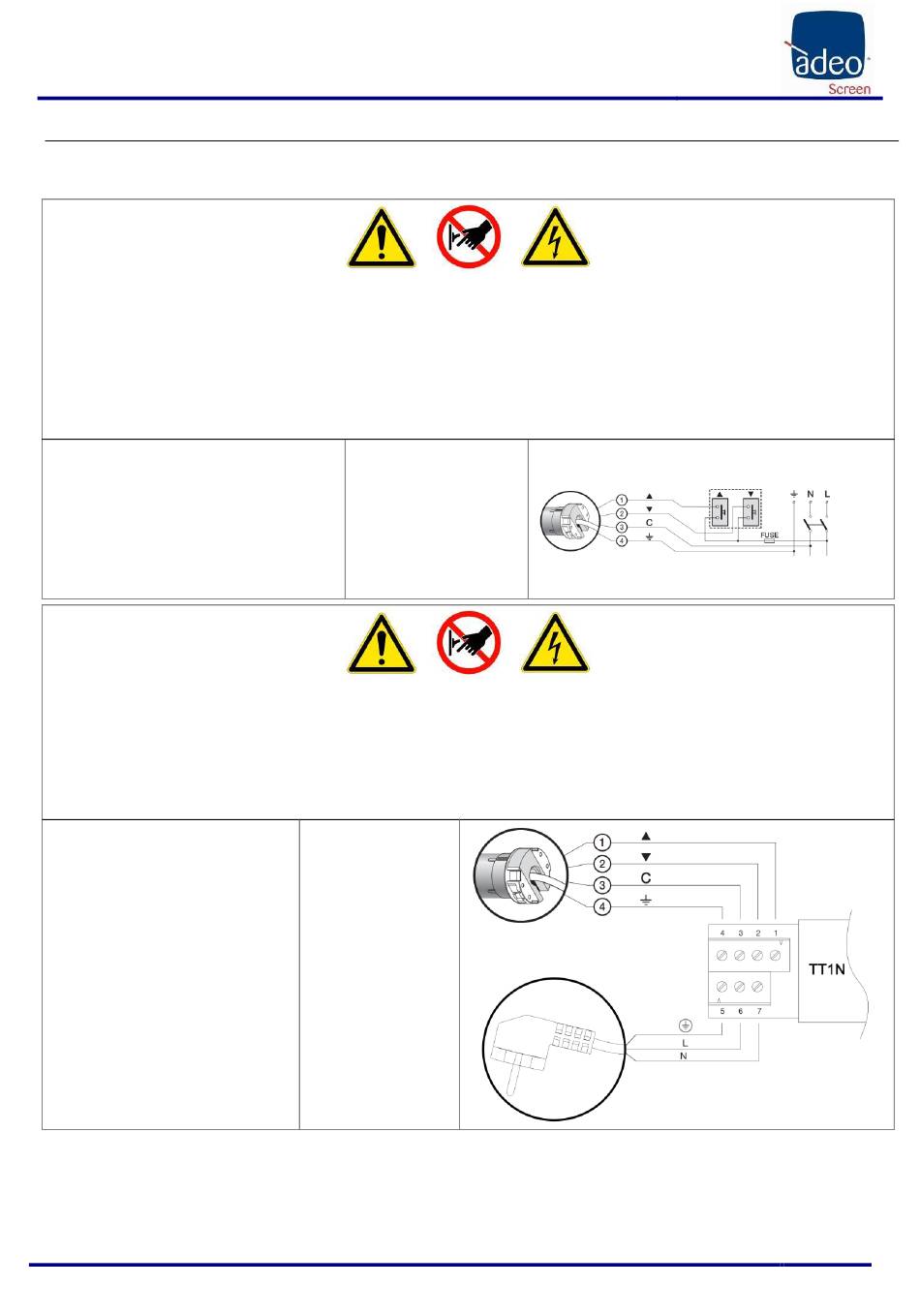

09 IDENTIFICACIÓN DEL TIPO DE MOTOR – CARACTERÍSTICAS – CONEXIÓN ELÉCTRICA
CONEXIÓN ELÉCTRICA:
producto y a una altura comprendida entre 1,5 y 1,8 m de altura del suelo.
Conexión para cada motor:

Rojo (Subida)

Negro (Bajada)

Blanco(Comùn)

Amarillo verde (Tierra 120V)
CONEXIÓN ELÉCTRICA:
Utilizar los cables para la conexión tal como se describe en la imagen.
Antes de efectuar una operación sobre las partes eléctricas, controle que no haya tensión.
El motor en las pantallas que disponen de carcasa se encuentra a la derecha de la pantalla vista de frente
La pantalla se acciona mediante un mando a distancia que se entrega de serie.
Conexión para cada motor:
5
Amarillo-Verde (Tierra)
6
Marrón (Fase 230V)
7
Azul (neutro)
ATENCIÓN:
corriente eléctrica.
ATENCIÓN:
pantalla.
