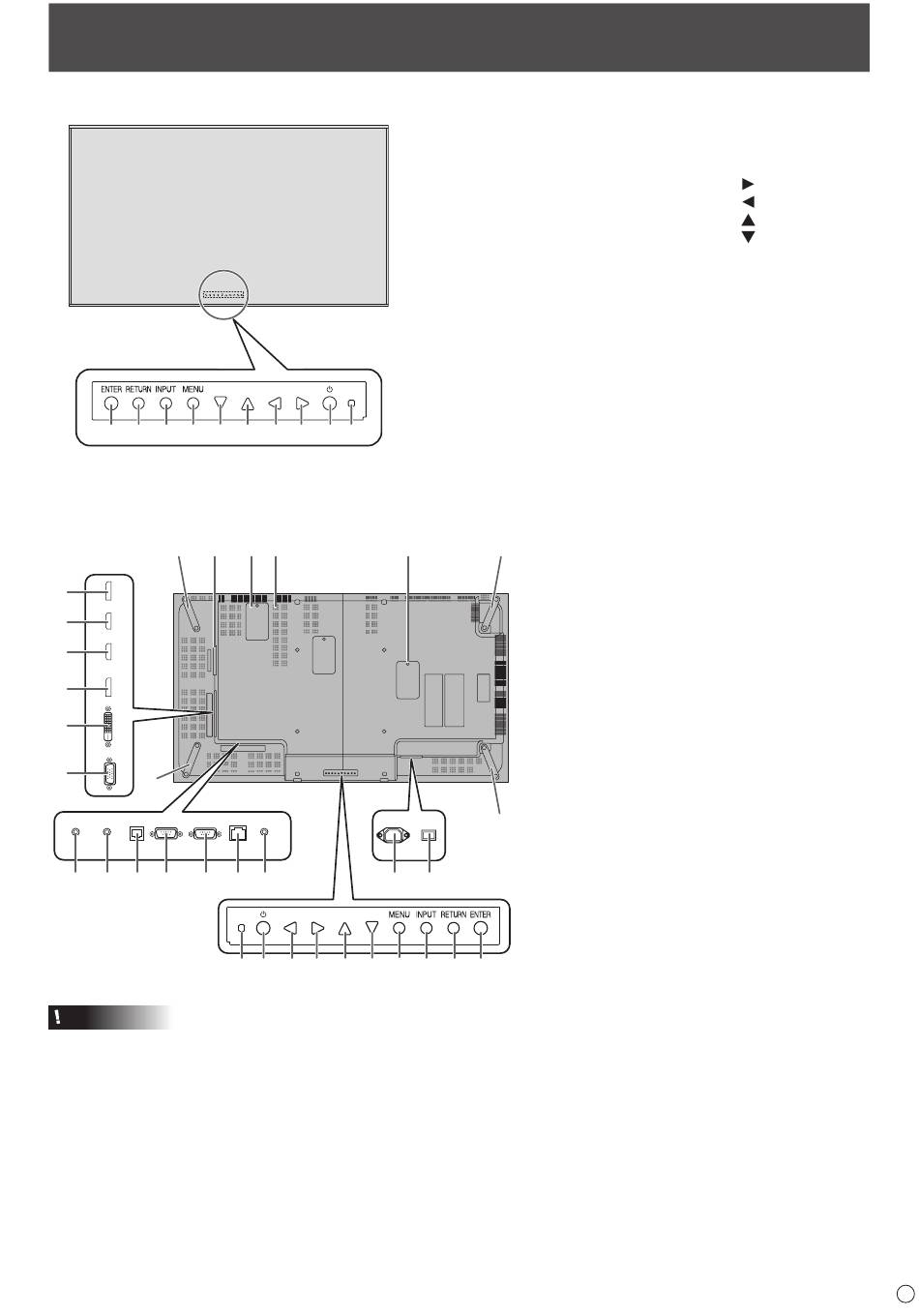

nVue de face
1
Touches situées au dos du
moniteur vues depuis l'avant
11 10
9
8
7
nVue de l'arrière
12
30
17
18
19
20
21
22
12
23 24 25 26
27
Attention
• Consultez votre revendeur SHARP pour savoir comment
brancher/débrancher les pièces optionnelles.
• Veillez à ne pas obstruer les couvercles du ventilateur.
Nomenclature
6
5
4
3 2
13
14
13
28 29
15
2 3
4
5
6
7
8
1. Panneau LCD
2. Diode d'alimentation
3. Bouton POWER (alimentation)
4. Bouton de commande du curseur ( )
5. Bouton de commande du curseur ( )
6. Bouton de commande du curseur ( )
7. Bouton de commande du curseur ( )
8. Bouton MENU
9. Bouton ENTRÉE
10. Bouton RETOUR
11. Bouton ENTREE
12. Poignées
12
13. Ventilateur/Couvercle du ventilateur
14. Ouvertures de ventilation
15. Borne d'entrée secteur (Voir à la page 15.)
16. Interrupteur principal (Voir à la page 18.)
17. Borne de sortie DisplayPort (Voir à la page 11.)
18. Borne d'entrée HDMI1 (Voir à la page 11.)
19. Borne d'entrée HDMI2 (Voir à la page 11.)
20. Borne d'entrée DisplayPort (Voir à la page 11.)
21. Borne d'entrée DVI-D (Voir à la page 12.)
22. Borne d'entrée D-sub (Voir à la page 12.)
23. Borne d'entrée audio (Voir à la page 12.)
24. Borne de sortie audio (Voir à la page 12.)
25. Borne facultative
Cette borne est fournie pour une éventuelle future
extension des fonctions (optionnelle).
Cela ne garantit pas que la future fonctionnalité
d'extension sera fournie.
12
26. Borne d'entrée RS-232C (Voir à la page 12.)
27. Borne de sortie RS-232C (Voir à la page 12.)
28. Borne LAN (Voir à la page 12.)
29. Borne du récepteur de télécommande
16
(Voir à la page 12.)
30. Logement d'extension
Cet emplacement est utilisé pour brancher du
matériel optionnel permettant une extension des
fonctions. Cela ne garantit pas que de futures
pièces compatibles soient mises sur le marché.
9
10 11
9
