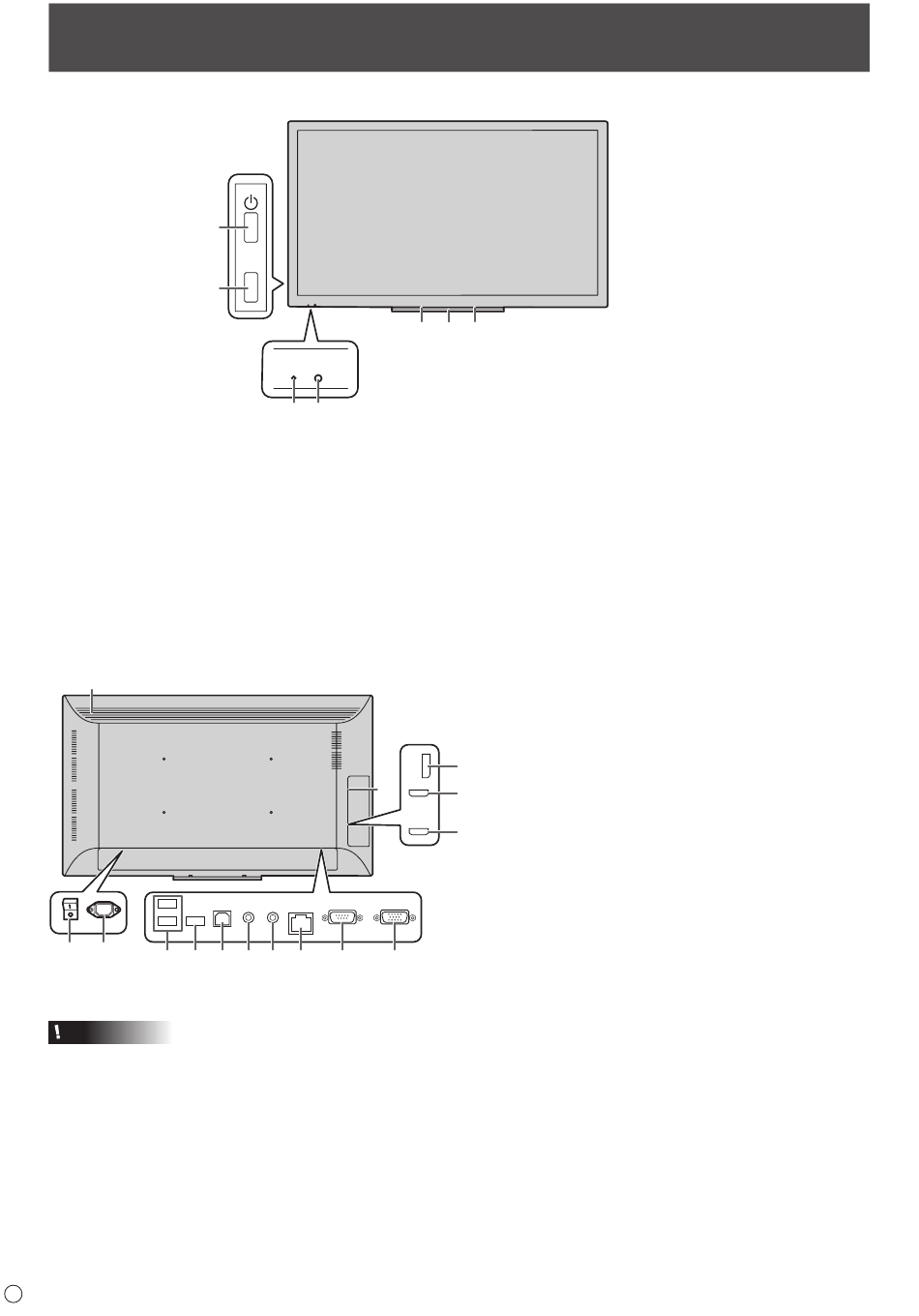

nVue de face
1. Diode d'alimentation (Voir à la page 17.)
2. Capteur de télécommande (Voir à la page 15.)
3. Bouton POWER (alimentation) (Voir à la page 17.)
nVue de l'arrière
7
8
9
10
Attention
• Consultez votre revendeur SHARP pour savoir comment
brancher/débrancher les pièces optionnelles.
10
F
Nomenclature
3
TOUCH
MENU
4
1
2
*
11 12 13
14
15
5
6
5
4. Bouton TOUCH MENU (Voir à la page 18.)
5. Haut-parleurs
6. Plateau (Voir à la page 48.)
7. Ouvertures de ventilation
8. Interrupteur principal (Voir à la page 17.)
9. Borne d'entrée secteur (Voir à la page 13.)
10. Port USB (Voir à la page 13.)
11. Port USB (pour écran tactile) (Voir à la page 13.)
17
12. Borne de sortie audio (Voir à la page 12.)
13. Borne d'entrée audio (Voir à la page 12.)
20
18
14. Borne LAN (Voir à la page 12.)
15. Borne d'entrée RS-232C (Voir à la page 12.)
19
16. Borne d'entrée D-sub (Voir à la page 12.)
17. Borne d'entrée DisplayPort (Voir à la page 12.)
18. Borne d'entrée HDMI1 (Voir à la page 12.)
19. Borne d'entrée HDMI2 (Voir à la page 12.)
20. Logement d'extension
Cet emplacement est utilisé pour brancher du
matériel optionnel permettant une extension des
16
fonctions. (Cela ne garantit pas que de futures
pièces compatibles soient mises sur le marché.)
* Borne pour mise à jour du micrologiciel
Généralement non utilisé(e).
