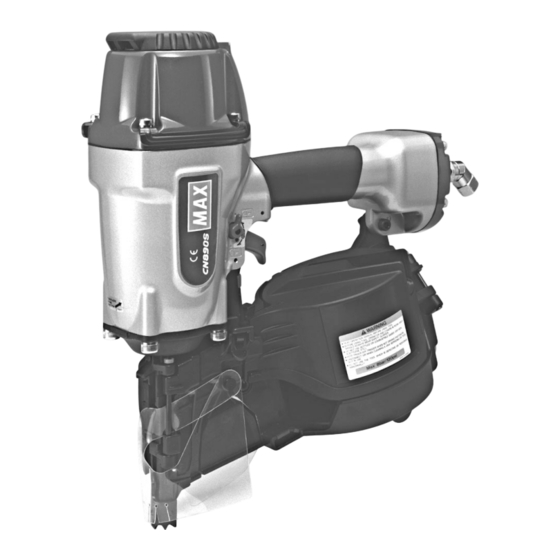

- Page 1 CN890S CN890B CN890 Ⅱ PNEUMATIC COIL NAILER DRUCKLUFT-COIL-NAGLER CLOUEUSES PNEUMATIQUES A BOBINES SPARACHIODI AD ARIA COMPRESSA CON CARICAMENTO A ROTOLO CLAVADORAS NEUMATICAS PARA ROLLOS DE CLAVOS OPERATING and MAINTENANCE MANUAL BETRIEBSANLEITUNG MANUEL D’UTILISATION et D’ENTRETIEN MANUALE DI FUNZIONAMENTO E MANUTENZIONE...
- Page 2 INDEX INHALTSVERZEICHNIS INDEX INDICE INDICE ENGLISH Page 3 to 14 Page DEUTSCH Page 15 to 26 Page FRANÇAIS Page 27 to 38 Page ITALIANO Page 39 to 50 Page ESPAÑOL Page 51 to 62 Page DEFINITIONS OF SIGNAL WORDS WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or serious injury.
-
Page 3: Table Des Matières
FRANÇAIS CN890S/CN890B/CN890 Ⅱ CLOUEUSES PNEUMATIQUES A BOBINES INDEX 1. CONSIGNES DE SECURITE ………28 2. CARACTERISTIQUES TECHNIQUES ET ACCESSOIRES …………………31 3. ALIMENTATION EN AIR COMPRIME ET CONNEXIONS ……………………33 4. INSTRUCTIONS D’EMPLOI ………34 5. ENTRETIEN …………………………38 6. STOCKAGE …………………………38 7. REPARATION ………………………38 MANUEL D’UTILISATION et D’ENTRETIEN... -
Page 4: Consignes De Securite
CN890S CN890 Ⅱ CN890S est concu pour fonctionner dans une plage de pression de 70 à 100 p.s.i. (5 à 7 bar). CN890B est concu pour fonctionner dans une plage de pression de 85 à 100 p.s.i. (6 à 7 bar). - Page 5 CONTROLER LE SERRAGE DES VIS Des vis ou des boulons desserrés ou incorrectement installés peuvent provoquer des accidents et endommager l’outil lorsqu’il est mis en service. Contrôler et vérifier que tous les vis et boulons sont bien serrés et correctement installés avant d’utiliser l’outil. NE PAS TOUCHER LE DECLENCHEUR SAUF POUR ENFONCER UN ELEMENT DE FIXATION Chaque fois que l’arrivée d’air est connectée à...
- Page 6 • Conserver l’outil dans un endroit sec, hors de portée des enfants, lorsqu’il n’est pas utilisé. • Ne pas utiliser l’outil sans l’étiquette de sécurité. • Ne pas modifier la conception originale ou les caractéristiques de l’outil sans le consentement de MAX CO. LTD.
-
Page 7: Caracteristiques Techniques Et Accessoires
Le raccord doit permettre de décharger l’air comprimé de l’appareil lorsque l’alimentation en air comprimé est interrompue. PRESSION DE SERVICE RECOMMANDEE: CN890S: de 70 à 100 p.s.i. (5 à 7 bars). CN890B: de 85 à 100 p.s.i. (6 à 7 bars). CN890 : de 70 à 100 p.s.i. (5 à 7 bars). -
Page 8: Caracteristiques Techniques
4. CARACTÉRISTIQUES TECHNIQUES q BRUIT Produit No. CN890S CN890B CN890 Ⅱ Niveau de puissance sonore pulsée par 93.68 dB 100.77 dB 100.77 dB rapport à la courbe A ---------------------------- LWA, 1s, d Niveau de pression acoustique pulsée par rapport à la courbe A ----------------------- LpA, 1s, d 84.88 dB... -
Page 9: Et Connexions
RESPECTER LA PLAGE DE PRESSION D’AIR APPROPRIEE POUR L’UTILISATION CN890S CN890S est concu pour fonctionner dans une plage de pression de 70 à 100 p.s.i. (5 à 7 bar). CN890Ⅱ CN890B est concu pour fonctionner dans une plage de pression de 85 à 100 p.s.i. (6 à 7 bar). -
Page 10: Instructions D'emploi
4. INSTRUCTIONS D’EMPLOI Lire le paragraphe intitulé “CONSIGNES DE SECURITE”. AVANT DE TRAVAILLER: q Mettre les lunettes de protection. w Ne pas encore brancher l’alimentation en air comprimé. e Vérifier la bonne assise des vis. r Vérifier le fonctionnement de la barre de contact et s’assurer que le levier de commande se déplace librement. - Page 11 e Mettre la bobine de pointes en place: Déposer la bobine de pointes sur son support dans le magasin. Dérouler suffisamment de pointes pour arriver au cliquet d’avance. Introduire la deuxième Pointes pointe entre les dents du cliquet d’avance. La tête des pointes passe juste dans la fente du nez du cloueur.
- Page 12 OPERATION DE TIR SIMPLE (ANTI DOUBLE TIR SEQUENTIEL) Pour l’opération de tir simple, enfoncer le bras de contact contre la surface de la pièce de travail et tirer le dispositif de déclenchement. L’outil ne peut pas tirer un deuxième clou, tant que le dispositif de déclenchement n’est pas libéré...
- Page 13 Levier de commande COUPURE DE LA BANDE PLASTIQUE (CN890S) Les bandes plastiques ressortent de l’appareil au cours du clouage. Lorsque le bout de la bande qui dépasse est suffisamment long, le déchirer sur l’aréte du nez du cloueur.
-
Page 14: Entretien
7. REPARATION Le dépistage de dérangements et/ou les réparations ne doivent être réalisés que par des distributeurs autorisés de la société MAX CO.,LTD. ou tout autre spécialiste qui respectera les informations contenues ici. SuppIément au mode d’emploi Selon Ia norme européenne EN 792-13 le réglement suivant est valable du 1.1.2001, que toutes... - Page 15 • El contenido de este manual puede ser cambiado sin noticia previa para mejoramiento. 〔 〕 6-6 NIHONBASHI-HAKOZAKI-CHO, CHUO-KU, TOKYO, JAPAN Tel: (03) 3669-8131 Telefax: (03) 3669-7104 http://www.maxusacorp.com (USA Site) http://www.max-ltd.co.jp/int/ (GLOBAL Site) PRINTED IN JAPAN GEDRUCKT IN JAPAN IMPRIMÉ AU JAPON STAMPATO IN GIAPPONE IMPRESO EN JAPÓN...
