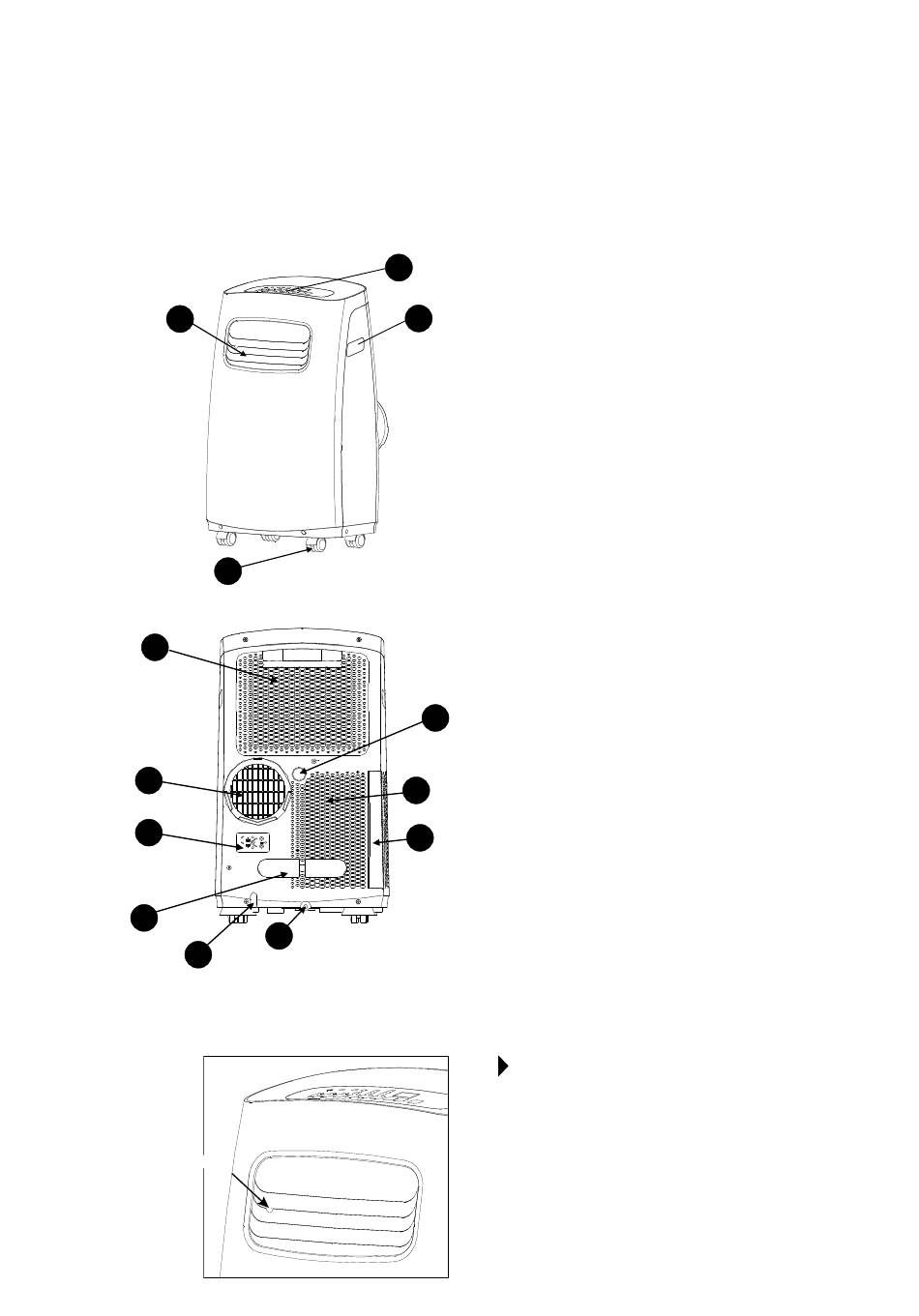

DIAGRAMME DES PIÈCES
AVANT
2
ARRIÈRE
5
6
7
8
9
Languette
FIG. 4
1
3
FIG. 2
10
FIG. 3
FIG. 4
1. Panneau de commande
2. Lames du volet horizontal
4
(réglage manuel)
3. Roulettes (4)
4. Poignée de transport
(sur les deux côtés)
5. E ntrée d'air supérieure/filtre
6. Sortie d'air
7. Prise de courant (utilisée
uniquement lors du
13
stockage de l'unité)
8. Boucle du cordon
d'alimentation (utilisée
12
uniquement lors du
stockage de l'unité)
11
9.
Prise du cordon
d'alimentation
10. Sortie de vidange du
bac inférieur
11. Filtres à air inférieurs A et B
(derrière la grille)
12. Entrée d'air inférieure
13. Sortie de vidange supérieure
RÉGLAGE DE LA DIRECTION
DU FLUX D'AIR
Les volets peuvent être réglés manuellement. (Fig. 4)
Utilisez la languette pour régler doucement les volets de
haut en bas afin que le flux d'air soit dirigé dans la direction
souhaitée. Le fonctionnement de l'unité avec les volets
fermés (ou seulement légèrement ouverts) ne lui permettra
pas de refroidir correctement.
4
